CST8302M概述:
CST8302M是一款FM无干扰、带防破音AB/D类可切换、 高效率、无滤波器的3.2W单声道音频功率放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。
CST8302M的差分输入架构和极高的PSRR有效地提高了CST8302M对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件PCB面积和系统成本,并简化了设计。高达90%的效率,快速 地启动时间和纤小的封装尺寸使得CST8302M成为便携式音频产品的最佳选择。
CST8302M具有极低的关断电流，极大的延长系统的待 机时间。OCP、OTP、UVLO保护功能增强系统的可 靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
CST8302M提供带散热片的MSOP8封装
CST8302M特性:
CST8302M AB类、D类切换功能
3种防破音可�。榔埔粞顾醴段�-10dB
D类输出功率：
－3.2W (VDD=5.0V, RL =4Ω，THD+N=10%)
D类输出功率：
－3.2W (VDD=5.0V, RL =4Ω，THD+N=10%)
CST8302M AB类输出功率：
－3.1W (VDD=5.0V, RL 4Ω，THD+N=10%)
－3.1W (VDD=5.0V, RL =4Ω，THD+N=10%)
工作电压：2.5V to 5.5V
低失真和低噪声
开启、关闭POP-click抑制功能
关断电流（<1uA）
OCP、OTP、UVLO保护功能
CST8302M应用:
安防监控系统
智能门锁应用
便携式音频设备
扩音器
插卡音箱、蓝牙市音箱，USB 音箱
CST8302M 订购说明:
|
Part No.
|
Package
|
Mark*
|
Tape/Reel
|
|
CST8302M
|
mSOP8
|
CST-LOGO-CST8302M
XXXXXX
|
4000 颗/盘
|

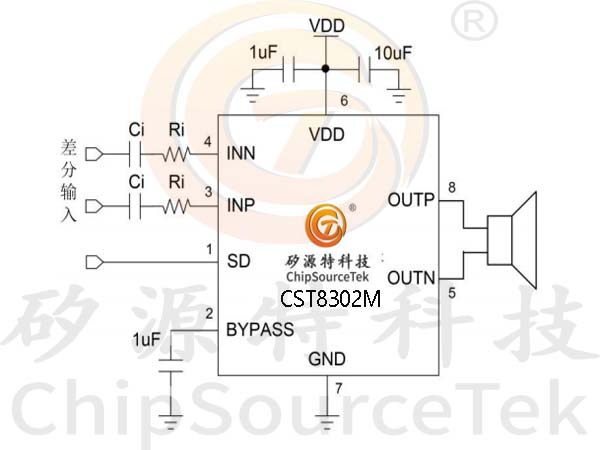

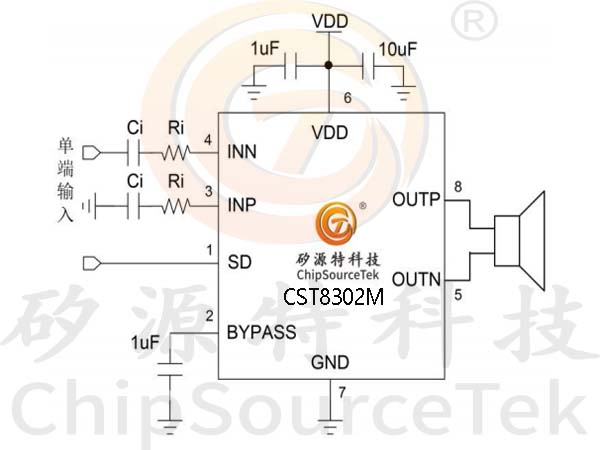

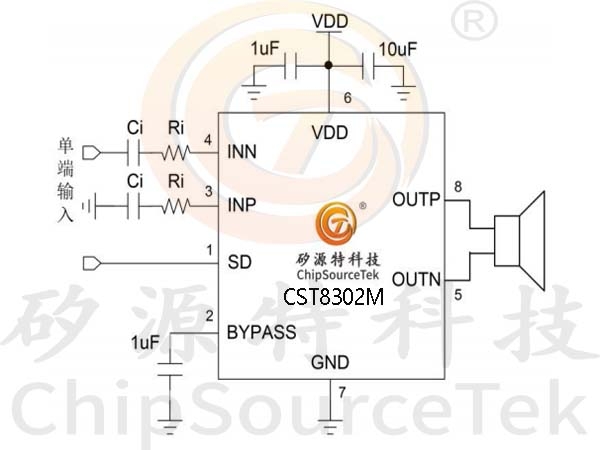

CST8302M 典型应用原理图:

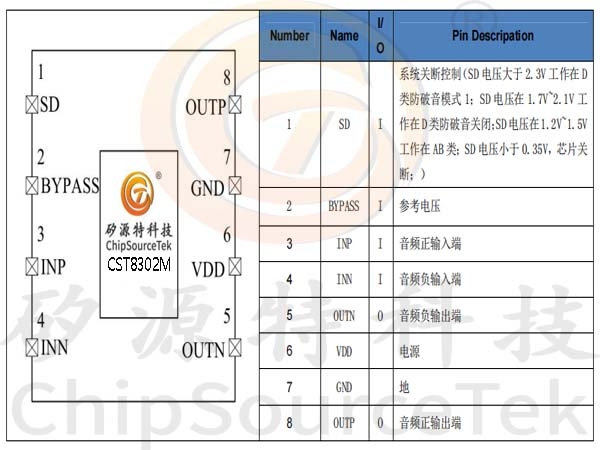

CST8302M 引脚示意图及引脚说明:
