HT8693概述：
HT8693是一款具有D类和AB类两种工作模式的音频功率放大器。D类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能连续输出10W功率；AB类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能连续输出9W功率。
HT8693在D类工作模式下具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），显著提高音质，创造舒适听音享受，并保护扬声器免受过载损坏。同时芯片也具有ACF-Off 模式可配置。
HT8693可实现AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。
此外，HT8693内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源
欠压异常保护等功能。
HT8693提供SOP8L-PP封装。
HT8693特性：
防削顶失真功能(Anti-Clipping Function, ACF)
免滤波器数字调制，直接驱动扬声器
输出功率
10W (Class D,V DD =8.5V, R L =4?, THD+N=10%)
9W (Class AB,V DD =8.5V, R L =4?, THD+N=10%)
具有D类和AB类两种工作模式
过流保护功能
过热保护功能
欠压异常保护功能
HT8693提供SOP8L-PP封装
HT8693应用：
蓝牙音箱
便携式音箱
2.1声道小音箱
扩音器
iphone/ipod/ipod docking
拉杆音箱
平板电脑，笔记本电脑
便携式游戏机
小尺寸LCD电视/监视器
MP4, 导航仪
HT8693、HT8693B订购信息：
| 产品型号 | 封装形式 | 顶面标记 | 工作温度范围 | 包装和供货形式 |
| HT8693SP | SOP8L-PP | HT8693 SP UVWXYZ*2 |
-40℃～85℃ （扩展工业级） |
管装 100片/管 |
| HT8693BSP | SOP8L-PP | HT8693B SP UVWXYZ*2 |
-40℃～85℃ （扩展工业级） |
管装 100片/管 |

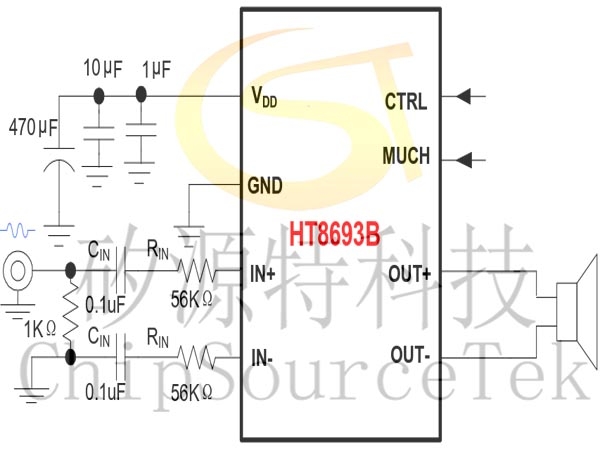

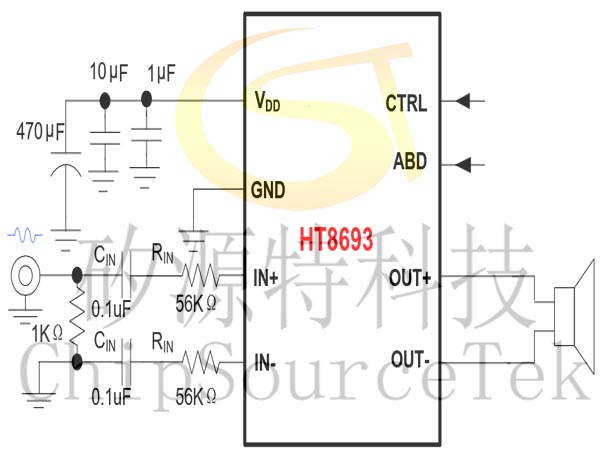

HT8693、HT8693B典型应用原理图：

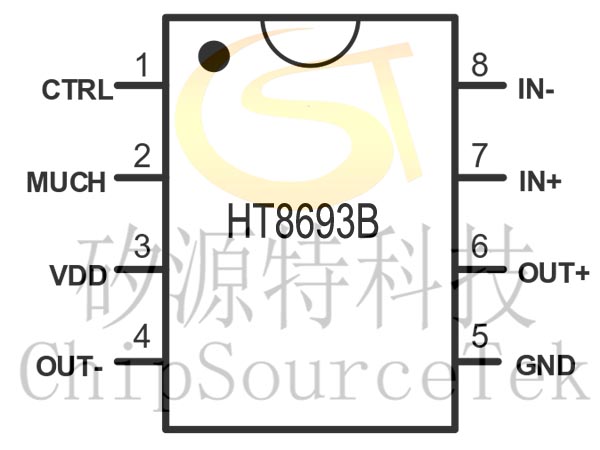

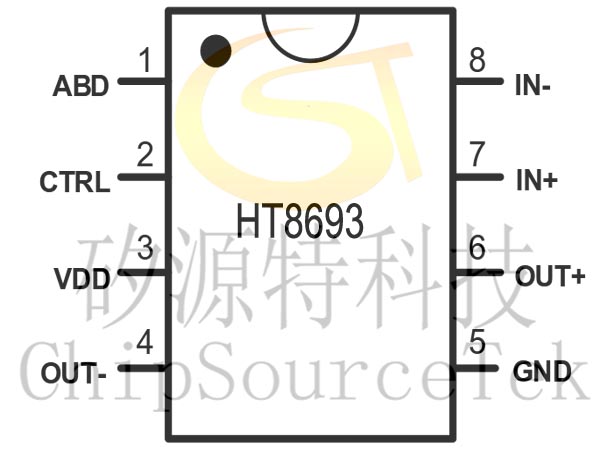

HT8693、HT8693B引脚分布：

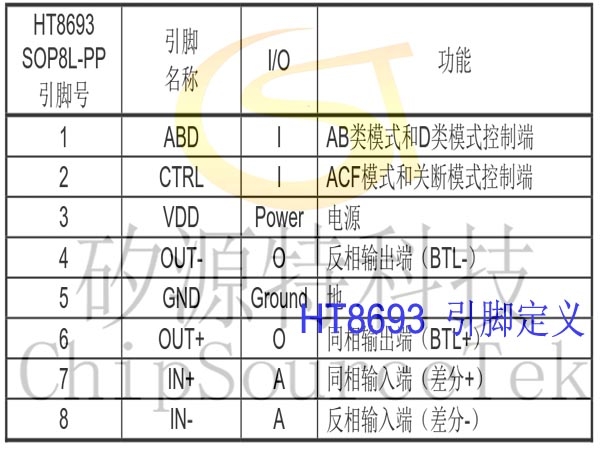

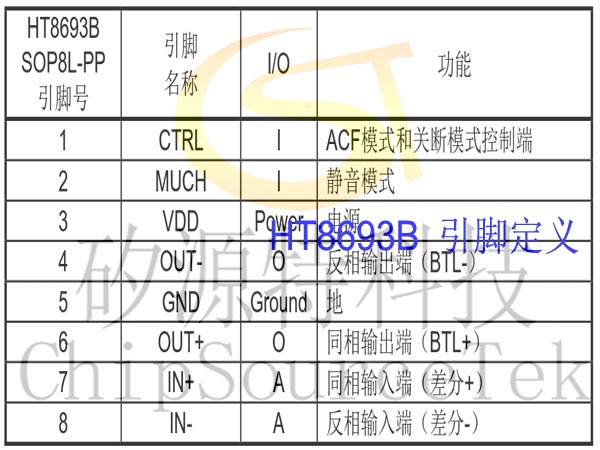

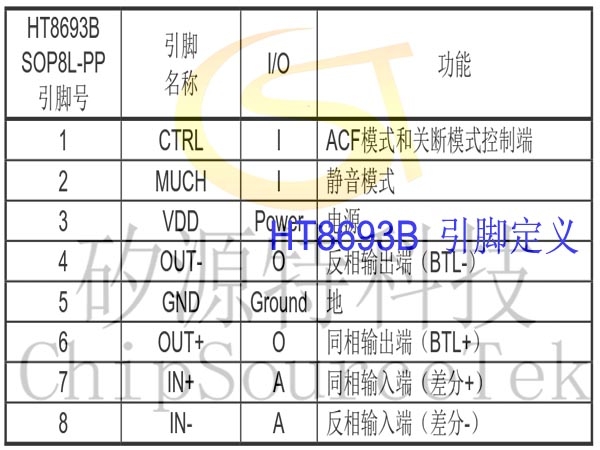

HT8693、HT8693B引脚定义：
