LTK5130概述：
LTK5130是一款2Ω-11W、单端输入单声道F类音频功率放大器。LTK5130采用高耐压工艺，耐压可达7.5V,
LTK5130具有一线脉冲功能只需使用一个IO口，可控制功放开启、关闭、AB类模式、D类模式的随意切换，为用户达到节省IO口的目的，同时可对功放进行AB/D类模式随意切换。
AB类模式下能解决传统D类功放对FM的干扰问题，完全消除EMI干扰。在D类放大器模式下可以提供高于90%的效率，新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。
LTK5130采用ESOP-8封装。
LTK5130具有一线脉冲功能只需使用一个IO口，可控制功放开启、关闭、AB类模式、D类模式的随意切换，为用户达到节省IO口的目的，同时可对功放进行AB/D类模式随意切换。
AB类模式下能解决传统D类功放对FM的干扰问题，完全消除EMI干扰。在D类放大器模式下可以提供高于90%的效率，新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。
LTK5130采用ESOP-8封装。
LTK5130特性：
输入电压范围 2.5V-7.5V
一线脉冲控制
无滤波的 D 类/AB 类放大器、低静态电流和
低 EMI
FM 模式无干扰
优异的爆破声抑制电路
超低底噪、超低失真
10% THD+N，VDD=7V，2Ω+15UH 负载下提供高达 11W 的输出功率
10% THD+N，VDD=7V，4Ω +33UH 负载下提供高达 6.5W 的输出功率
过温保护、短路保护
关断电流 < 1ua
LTK5130采用ESOP-8封装
LTK5130用：
蓝牙音箱、智能音箱
导航仪、便携游戏机
拉杆音箱、DVD、扩音器、MP3、MP4
智能家居等各类音频产品
LTK5130典型硬件控制应用原理图：
LTK5130典型硬件控制应用原理图：
LTK5130典型应用图_ 一线脉冲控制：

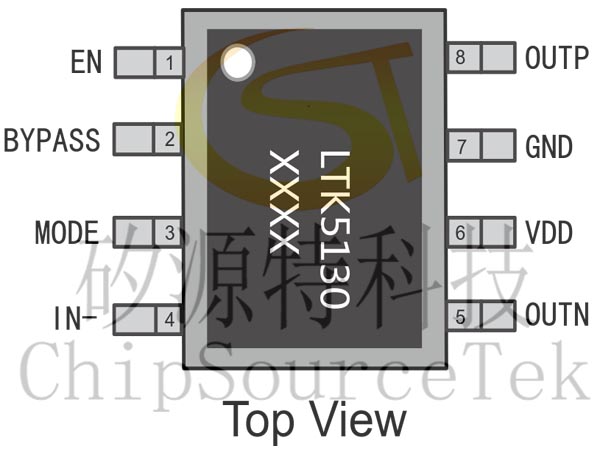

LTK5130引脚分布：

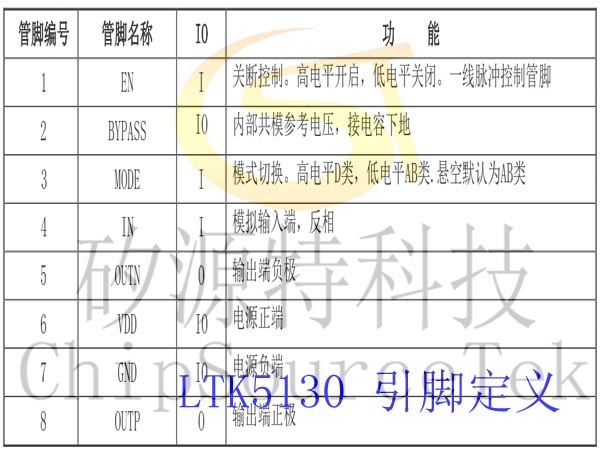

LTK5130定义：

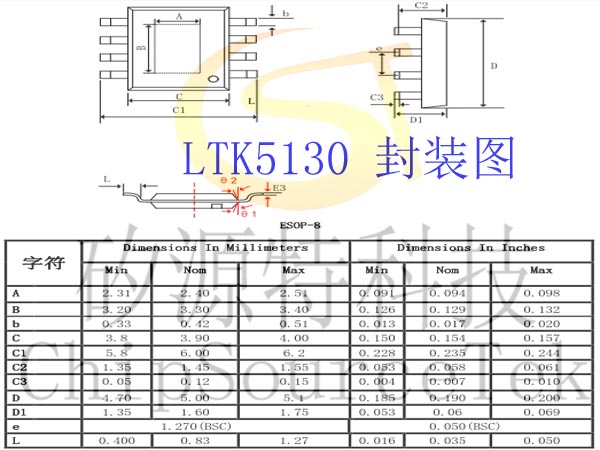

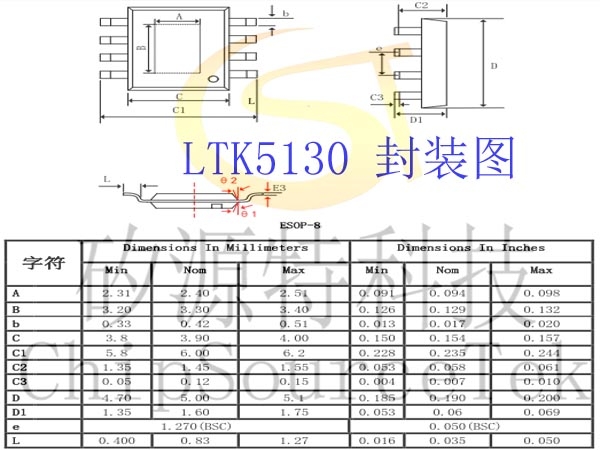

LTK5130封装图：
