LTK5131概述：
    LTK5131是一款2Ω　-11W、防破音单端输入单声道 F 类音频功率放大器。
    LTK5131采用高耐压工艺，耐压可达7.5V, LTK5131具有一线脉冲功能只需使用一个IO口，可控制功放开启、关闭、D类防破音模式、D类普通模式、AB类模式的随意切换，为用户达到节省IO口的目的，如不使用一线脉冲功能，也可分别控制EN和MODE管脚，方便地切换为各个工作模式，AB类模式下能解决传统 D 类功放对FM的干扰问题，完全消除EMI干扰。在D 放大器模式下可以提供高于90%的效率，新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。
    LTK5131采用ESOP-8封装。

输入电压范围 2.5V-7.5V

一线脉冲控制

2 种防破音模式

无滤波的D类/AB类放大器、低静态电流和低 EMI

FM 模式无干扰

优异的爆破声抑制电路

超低底噪、超低失真

10% THD+N，VDD=7V，2Ω +15UH负载下提供高达11W的输出功率

10% THD+N，VDD=7V，4Ω +33UH负载下提供高达6.5W的输出功率

过温保护、短路保护

关断电流 < 1ua

LTK5131采用ESOP-8封装

蓝牙音箱、智能音箱

导航仪、便携游戏机

拉杆音箱、DVD、扩音器、MP3、MP4

智能家居等各类音频产品

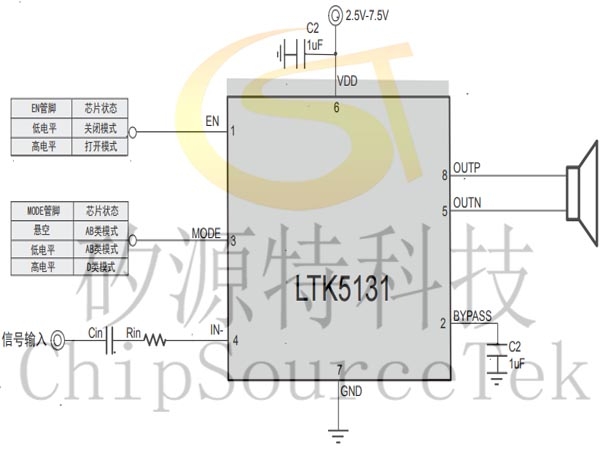

LTK5131典型应用电路:

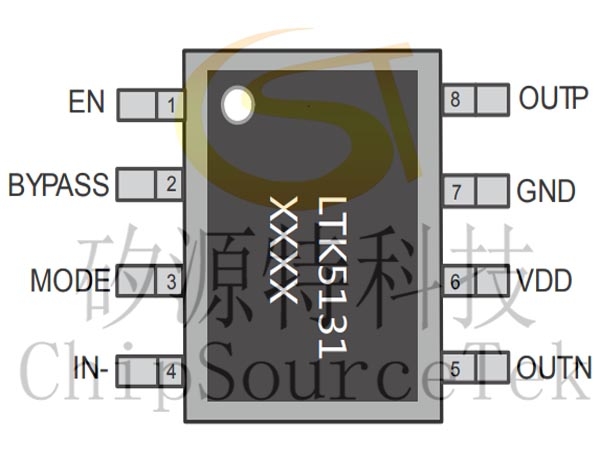

LTK5131引脚分布：

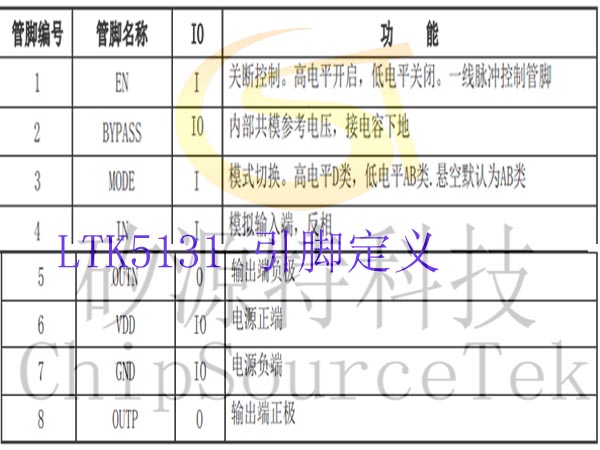

LTK5131引脚定义：

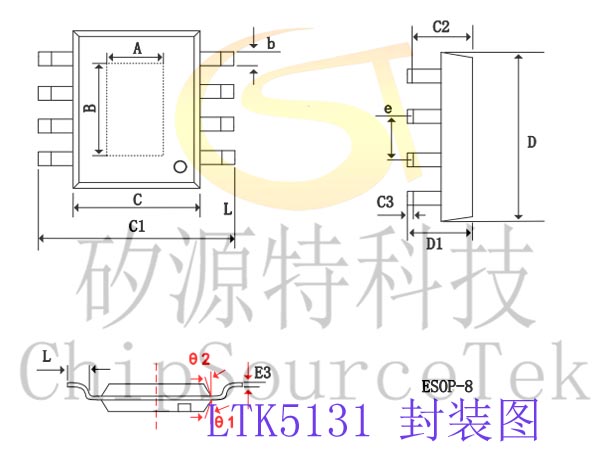

LTK5131封装图：
