NS4159概述:
NS4159是一款AB/D类工作模式可切换，带防失真功能，超低EMI，无需滤波器，5W高效率的单声道音频功放。
AB/D类工作模式可通过一个控制管脚高低电平切换，以匹配不同的应用环境。其独特的防失真功能可以有效防止输入信号过载、电池电压下降导致的输出信号失真，同时可以有效保护在大功率输出时扬声器不被损坏。实际应用可以通过软件一线脉冲设置放大器工作在防失真模式和普通模式。
即使在D类工作模式下， NS4159采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。
NS4159在5V的工作电压时，能够向2?负载提供高达5.5W的输出功率。NS4159内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,85%以上的效率更加适合低电压，高功率输出的音频系统。
NS4159提供 eSOP8 封装，额定的工作温度范围为-40℃至 85℃。
NS4159是一款AB/D类工作模式可切换，带防失真功能，超低EMI，无需滤波器，5W高效率的单声道音频功放。
AB/D类工作模式可通过一个控制管脚高低电平切换，以匹配不同的应用环境。其独特的防失真功能可以有效防止输入信号过载、电池电压下降导致的输出信号失真，同时可以有效保护在大功率输出时扬声器不被损坏。实际应用可以通过软件一线脉冲设置放大器工作在防失真模式和普通模式。
即使在D类工作模式下， NS4159采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM调制结构及反馈电阻内置方式减少了外部元件、PCB面积和系统成本。
NS4159在5V的工作电压时，能够向2?负载提供高达5.5W的输出功率。NS4159内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,85%以上的效率更加适合低电压，高功率输出的音频系统。
NS4159提供 eSOP8 封装，额定的工作温度范围为-40℃至 85℃。
NS4159主要特性:
AB/D 类工作模式切换，电平设置
防失真功能，一线脉冲设置
输出功率：3.2W(4? 负载), 5.5W(2? 负载)
工作电压范围：3V～5.5V
0.2%THD（1 W 输出功率、5V 电源、4? 负载）
优异的“上电，掉电”噪声抑制
高达 85%的效率
过流保护、过热保护、欠压保护
NS4159提供eSOP8封装
NS4159应用领域:
蓝牙音响
扩音器音响
其他便携音响

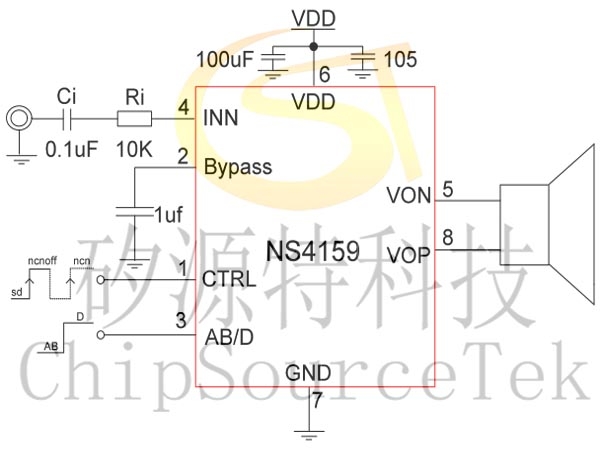

NS4159典型应用电路图:

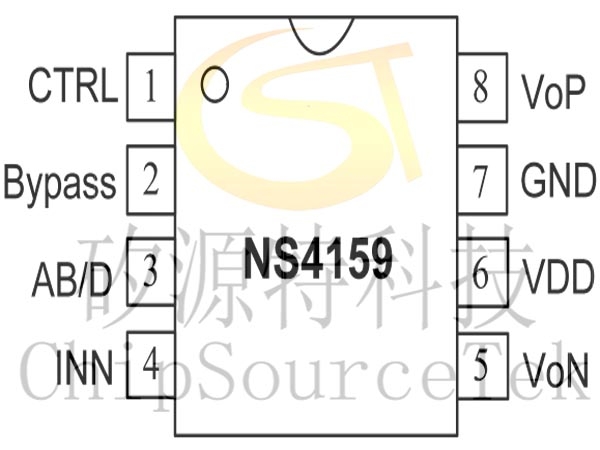

NS4159功放电路管脚脚位图:

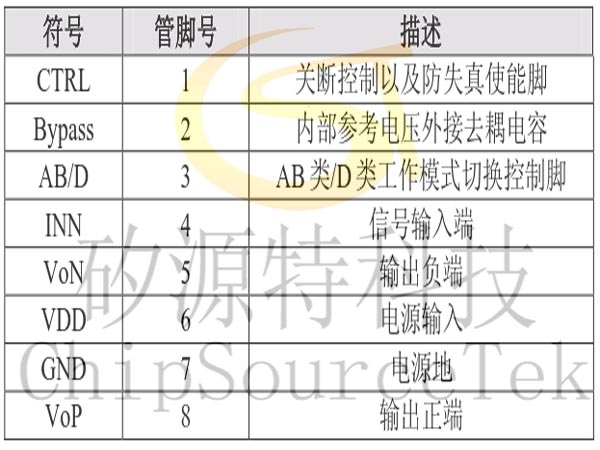

NS4159管脚功能描述:

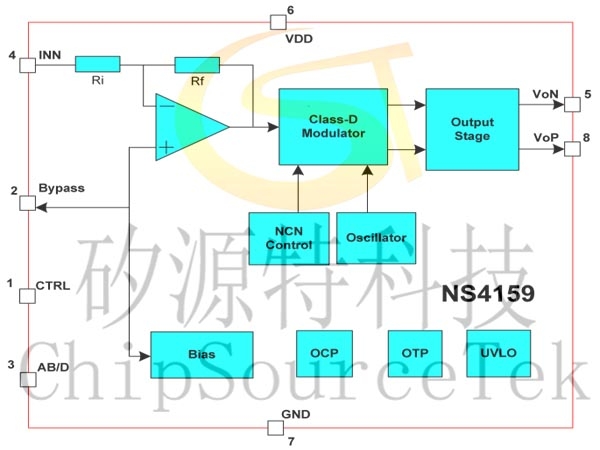

NS4159原理框图:
