NS4296概述:
NS4296是一款AB/D类双模、单端/差分输入二选一切换、数字音量控制、3W双声道音频功放。
AB/D类双工作模式可通过ABD管脚高低电平控制。AB/D类切换功能综合了AB类功放与D类功放优势，使得FM完全无干扰，而播放音乐时又达到高效率效果。
NS4296集成了差分和单端输入通道，通道选择可通过 SE_DIFF 管脚高低电平控制，NS4296 集成了数字音量控制功能。通过两个按键UP和DN就可以对音量进行控制，控制范围从－34dB到22dB。HOLD_RST管脚可通过高低电平选择放大器Shutdown 后音量复位和音量记忆模式，从而提高应用的灵活性。
NS4296内置过流保护、过温保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。
NS4296在5V供电时，驱动4Ω负载能够提供3W输出功率。D类工作模式下效率高达90%以上，应用灵活，NS4296是便携式音频产品和蓝牙外设的理想选择。
NS4296提供SSOP24封装，额定的工作温度范围为-40℃至 85℃。
NS4296是一款AB/D类双模、单端/差分输入二选一切换、数字音量控制、3W双声道音频功放。
AB/D类双工作模式可通过ABD管脚高低电平控制。AB/D类切换功能综合了AB类功放与D类功放优势，使得FM完全无干扰，而播放音乐时又达到高效率效果。
NS4296集成了差分和单端输入通道，通道选择可通过 SE_DIFF 管脚高低电平控制，NS4296 集成了数字音量控制功能。通过两个按键UP和DN就可以对音量进行控制，控制范围从－34dB到22dB。HOLD_RST管脚可通过高低电平选择放大器Shutdown 后音量复位和音量记忆模式，从而提高应用的灵活性。
NS4296内置过流保护、过温保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。
NS4296在5V供电时，驱动4Ω负载能够提供3W输出功率。D类工作模式下效率高达90%以上，应用灵活，NS4296是便携式音频产品和蓝牙外设的理想选择。
NS4296提供SSOP24封装，额定的工作温度范围为-40℃至 85℃。
NS4296主要特性:
AB 类/D 类双工作模式
单端/差分输入模式可切换
32 级数字电子音量调节
SHUTDOWN 复位后增益复位和记忆两种状态可选
3W 输出功率(VDD=5V,RL=4Ω,THD=10%)
0.1%THD（VDD=5V,Po=1W）
效率η: 90%以上(Class D model)
工作电压范围：3.0V～5. 5V
NS4296提供SSOP24封装
NS4296应用领域:
蓝牙音响
其他便携音响

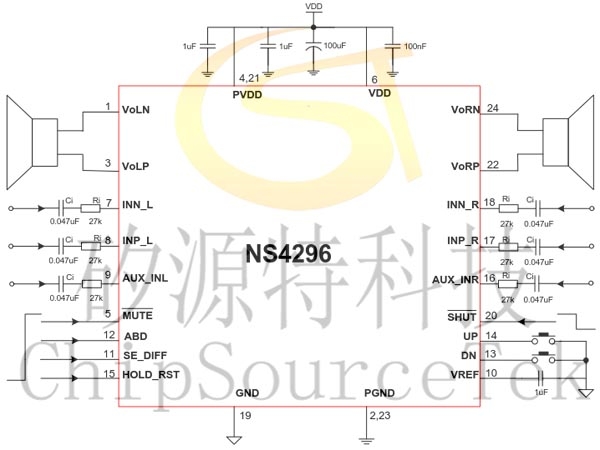

NS4296典型应用电路图:

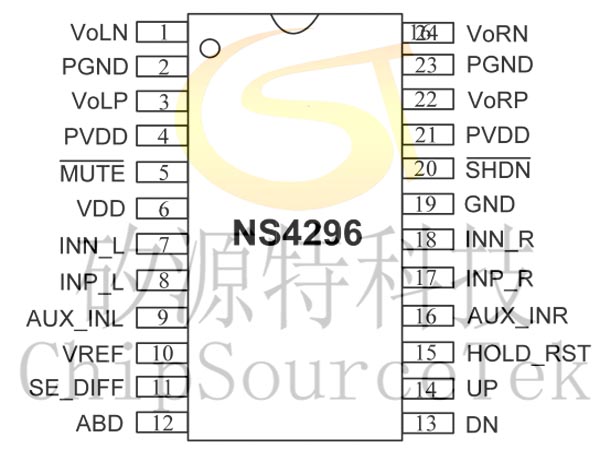

NS4296 管脚分配图：

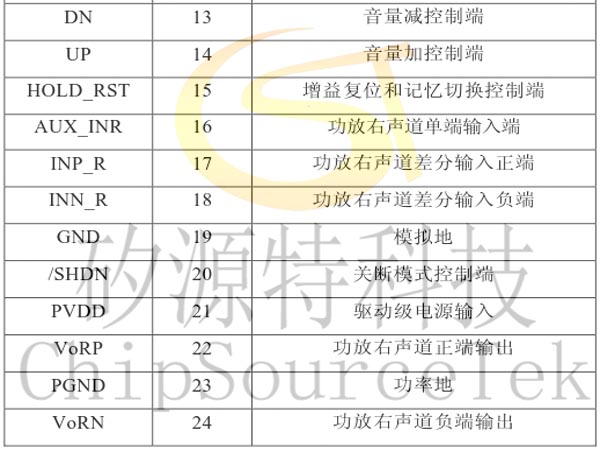

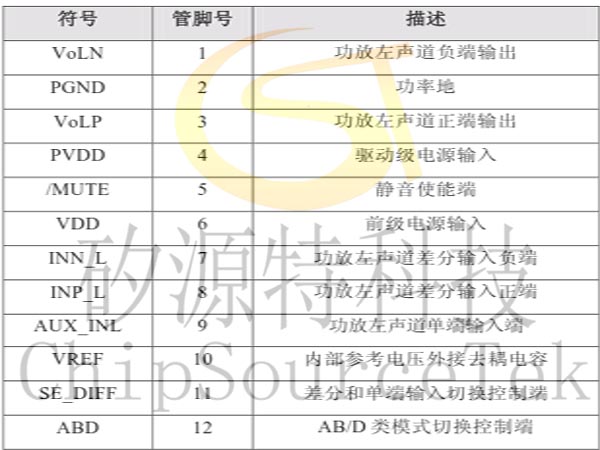

NS4296 管脚功能描述：

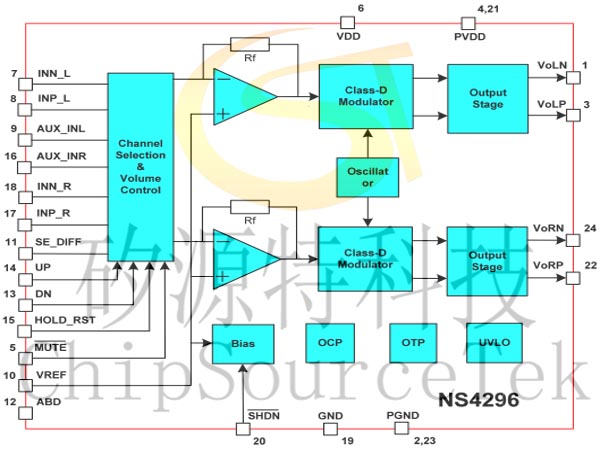

NS4296原理框图：
