HAA2018概述
推荐使用XS9971
HAA2018特性: HAA2018 AB 类/D 类切换功能，5.3W 输出功率 单通道音频功率放大器。
HAA2018 是一款FM无干扰、AB/D类可切换、高效率、无滤波器的5.3W单声道音频功率放大器。超低的EMI非常适合应用于带FM功能的便携式设备中。
HAA2018 的单端输入架构和极高的PSRR有效地提高了HAA2018对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA2018成为便携式音频产品的最佳选择。
HAA2018 具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA2018 提供带散热片的ESOP8封装
HAA2018 的单端输入架构和极高的PSRR有效地提高了HAA2018对RF噪声的抑制能力。无需滤波器的PWM调制结构及增益内置方式减少了外部元件、PCB面积和系统成本,并简化了设计。高达90%的效率,快速地启动时间和纤小的封装尺寸使得HAA2018成为便携式音频产品的最佳选择。
HAA2018 具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA2018 提供带散热片的ESOP8封装
推荐使用XS9971
HAA2018 /HAA2018A 是AB类、D类切换功能
D类输出功率：
－5.3W (VDD=5.0V, RL =2Ω，THD+N=10%)
－3.2W (VDD=5.0V, RL =4Ω，THD+N=10%)
AB类输出功率：
－5.2W (VDD=5.0V, RL =2Ω，THD+N=10%)
－3.1W (VDD=5.0V, RL =4Ω，THD+N=10%)
作电压范围：2.5V to 5.5V
低失真和低噪声
开启、关闭POP-click抑制功能
关断电流（<1uA）
OCP、OTP、UVLO保护功能
HAA2018 /HAA2018A 提供带散热片的ESOP8封装。
HAA2018 /HAA2018A 提供带散热片的ESOP8封装。
HAA2018应用:
扩音器
应用便携式音箱 / 插卡音箱
应用蓝牙音箱 / USB音箱
HAA2018订购信息:
HAA2018订购信息:
|
料号 |
封装 |
表面印字 |
包装 |
|
HAA2018 |
ESOP8 |
HAA2018（A）PST XXXXXXX |
4000颗/卷 |
|
HAA2018 |
ESOP8 |
HAA2018（A）PST XXXXXXX |
100颗/管 |

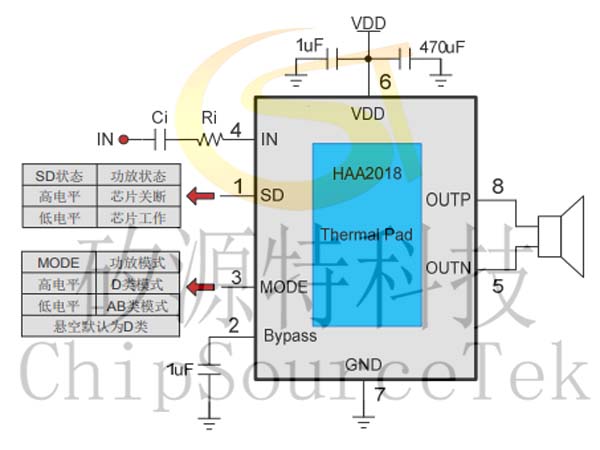

HAA2018典型功放应用电路图:
HAA2018功放管脚脚位图:

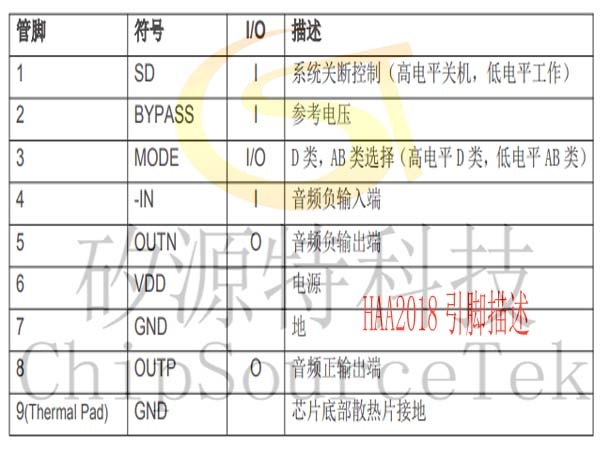

HAA2018引脚描述:

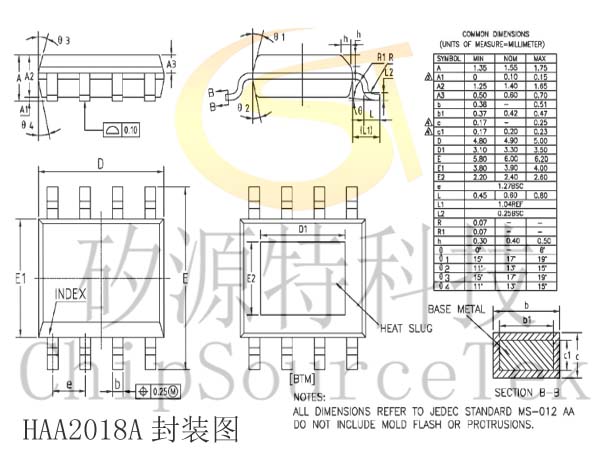

HAA2018功封装图:
