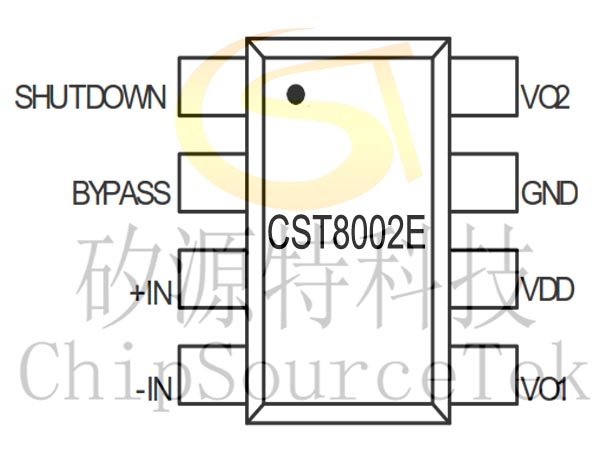

CST8002E引脚分布：

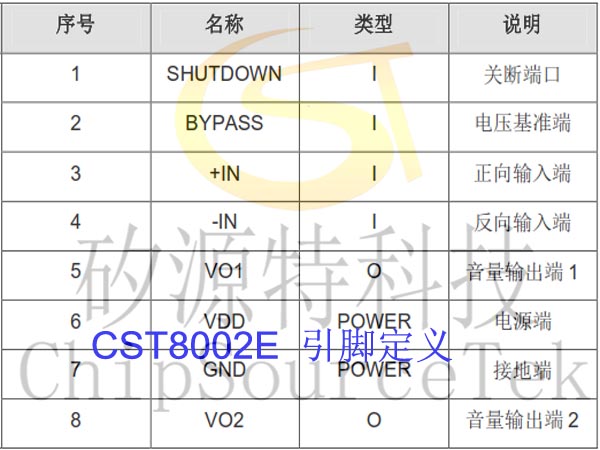

CST8002E引脚定义:

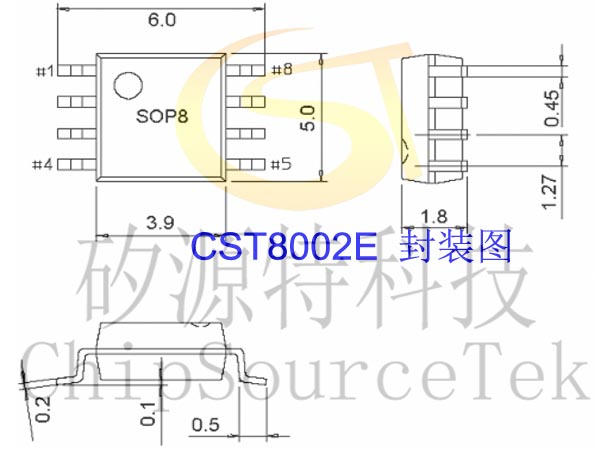

CST8002E封装图:









CST8002E功能说明:

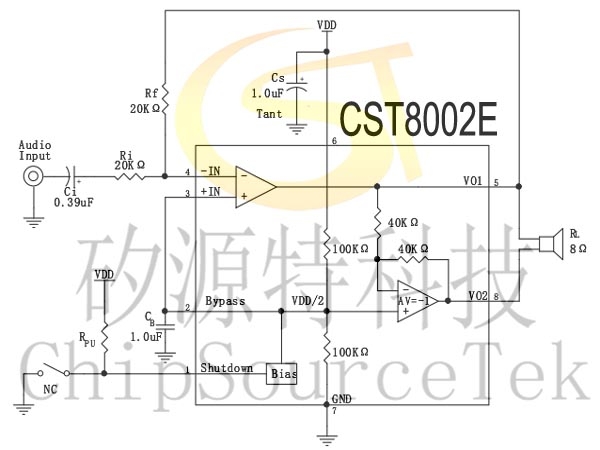

CST8002E桥路设置:
CST8002E内部共有2个运放工作，但2个运放的设置却有所不同。
第一个运放增益可在外部用RF和RJ两个电阻进行设置（＋IN和－IN端口），而第二个运放的增益则固定不变。第一个运放的输出信号实际上是第二个运放的输入信号，而且两个运放产生的信号数量相同，相位相反。因此CST8002E增益如下： AVD  =  2×(Rf/Ri)为驱动负载，运放设置成桥接方式。桥接方式不同于一些常见的运放电路把负载的一边接到地，在同等条件下能使负载产生4倍的输出功率。
CST8002E功耗:
使用桥接的运放电路，负载上产生的功耗也比较大，因此在规定电压的条件下，负载功耗如下：PDMAX =  4× (VDD)2/（2π2）RL
因此在5V输入，8?负载情况下，输出最大功耗为625mW。 但是此算法得出的结果如下：PDMAX =  (TJMAX-TA)/ θJA
注：SOP封装θJA=140°C/W，DIP封装θJA=107°C/W，MSOP封装θJA=210°C/W
CST8002E基准电压
电压基准端的外接电容应尽可能的靠近CST8002E，0.1μF的电容提高了内部偏置电压的稳定性并且减少了PSRR的影响。可以通过加大BYPASS端的对地电容值来改善PSRR。CB值的大小取决于对PSRR的要求。
CST8002E关断功能:
为了减少功耗，CST8002E的关断端可以关闭外部的偏置电路。当关断端为高电平时，运放关闭，CST8002E不工作，这时CST8002E的工作电流降低到0.6uA。当关断端电压略低于VDD时，CST8002E工作状态不稳定。所以，关断端应置于一个稳定的电压值，以免IC进入错误的工作状态。
在很多应用场合，关断端的电平转换都是由处理器来完成的。当使用单向闸刀开关实现电平转换时，可以在关断端加上拉电阻，这样当开关关断时，因上拉电阻的作用，使得CST8002E关断端的电平处于一个正确的状态，以保证CST8002E不会进入错误的工作状态。

CST8002E极限参数(Ta=25℃)

特性	符号	范围	单位
工作电压	VDD	6	V
输入电压	VIN	-0.3～VDD+0.3	V
工作温度	TOPR	-65～+150	℃
环境温度	TA	-40～+85	℃
节点温度	TJ	150	℃


CST8002E电气参数(VDD=5V，RL=8Ω，Ta=25℃)

名称	符号	最小值	典型值	最大值	单位	测试条件
工作电压	VDD	2.0	--	5.5	V
静态电流	IDD	--	6.5	10	mA	VIN=0V, IO=0mA
关断电流	ISD	--	0.6	2	uA	VPIN1=VDD
输出偏压	VOS	--	5.0	50	mV	VIN=0V
输出功率	PO	--	1.2	--	W	THD=1%, f=1KHz, RL=8Ω
		--	1.5	--		THD=10%, f=1KHz, RL=8Ω
总谐波失真+噪音	THD+N	--	0.25	--	%	20Hz≤f≤20KHz, AVD=2, RL=8Ω, PO=1W
电源抑制比		--	60	--	dB	VDD=4.9V~5.1V
