CST4809概述：
CST4809是一款AB类、双声道音频功率放大器。每通道能 提供105mW的平均功率（5V工作电压，16Ω负载， THD+N=0.1%），音频范围内总谐波失真+噪声小于 0.1％（20Hz～20KHz)。
CST4809的应用电路简单，只需极少数外围器件；CST4809输出不需要自举电容或者缓冲网络，采用MSOP、 SOP封装，节约电路面积，非常适合移动电话及各种 移动设备等使用低电压、低功耗应用方案上使用。 CST4809可以通过控制进入休眠模式，从而减少功耗；CST4809具有内部热敏关断保护机制。
CST4809工作稳定，增益带宽积高达2.5MHz，并且单位增 益稳定。反馈电阻外置，通过外部增益配置电阻进行 增益配置，方便应用。
CST4809特性：
高电源电压抑制比（PSRR），在217Hz及1KHz时，达到70dB
在16Ω负载，输出功率为105mW时，噪声及谐波失真（THD＋N）<0.1％（f=1KHz）
在32负载，输出功率为70mW时，噪声+谐波失真（THD＋N)<0.1％（f=1KHz）
掉电模式漏电流�。湫椭滴�0.4μA
封装�。琈SOP，SOP封装，节约电路面积
上电、掉电的“噼啪”声抑制能力好
宽工作电压范围2.0V—6V
不需自举电容
单位增益稳定
CST4809应用: :
耳机功放
个人移动终端PDA
K歌话筒
话筒前置放大器

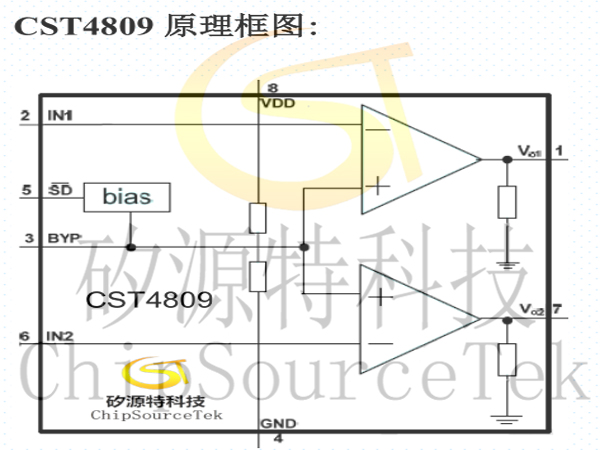

CST4809原理框图:

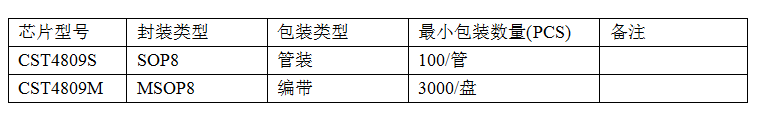

CST4809定购信息:
.png)

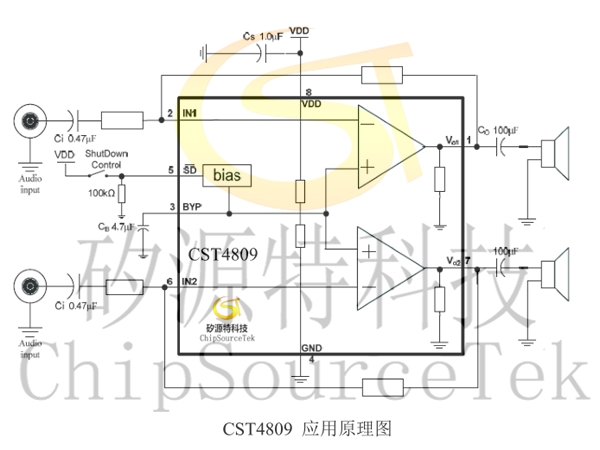

CST4809典型应用电路:

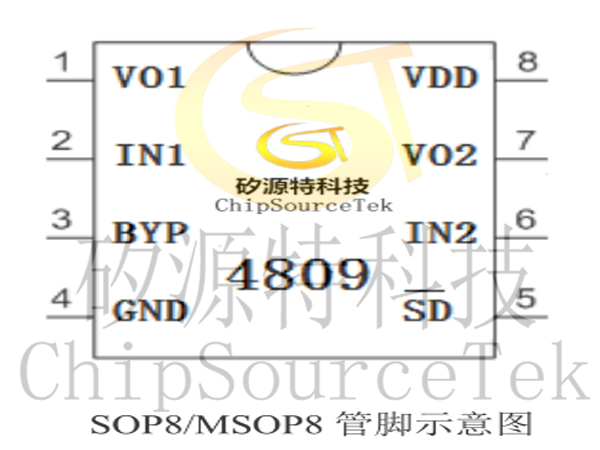

CST4809引脚分布图:

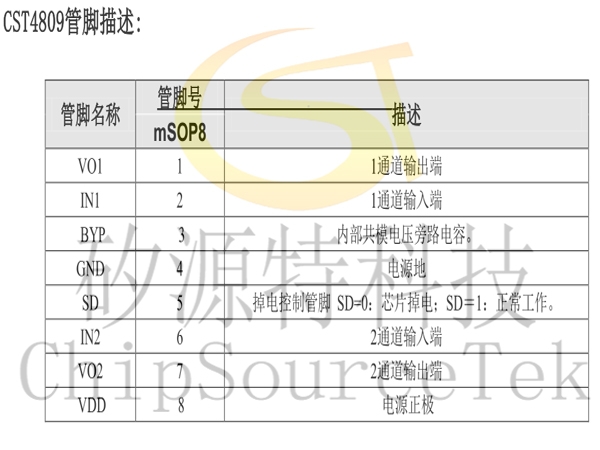

CST4809管脚描述:
CST4809应用说明:
CST4809 微功耗关断功能
为了降低非工作期间的功耗，4809用一个关断引脚从外部关断运放的偏置电路。当一个逻辑低电平加在关断引脚上时，关断功能块就会将运放关掉。逻辑低和逻辑高电平的触发点通常是电源中点。在地和电源之间的关断最好能够最大限度的满足器件的性能要求。
将关断引脚/SD切换到GND时，4809电源电流在关断模式下将被最小化。当器件被关断且关断引脚电压大于0.2V DD 时，关断电流可能比典型值0.4μA更大。另外，关断引脚应该连接到一个确定的电位上，因为关断引脚悬空可能导致放大器工作的不可预测。
在许多应用中，用一个微控制器或者微处理器用来控制关断电路，以使电路迅速、平滑的转向关断状态。另外一种方法是使用一个带外部上拉电阻的单刀单掷开关，当开关闭合时，引脚/SD被连接到地而禁止放大器工作；如果开关不闭合，外部的上拉电阻将使能4809。这种方案确保关断引脚不会被悬空，以避免不可预测的状态变化。
CST4809功耗
功耗对于放大器来讲是一个关键指标之一，差分输出的放大器的最大自功耗为：
PDMAX ＝4×（V DD ） 2 /（2×Π 2 ×R L ）
必须注意，自功耗是输出功率的函数。
在进行电路设计时，不能够使得芯片内部的节温高于T JMAX （150℃），根据芯片的热阻? JA 来设计，可以通过自己散热铜铂来增加散热性能。
如果芯片仍然达不到要求，则需要增大负载电阻、降低电源电压或降低环境温度来解决。
CST4809电源旁路
在放大器的应用中，电源的旁路设计很重要，特别是对应用方案的噪声性能及电源电压抑制性能。设计中要求旁路电容尽量靠近芯片、电源脚。典型的电容为10μF的电解电容并上0.1μF的陶瓷电容。
在CST4809应用电路中，另一电容C B （接BYP管脚）也是非常关键，影响PSRR、开关/切换噪声性能。具体要求请参考后面的旁路电容选择部分。
CST4809 外围元件的选择
正确选择外围元器件才能够确保芯片的性能，尽管CST4809能够有很大的余量保证性能，但为了确保整个性能， 也要求正确选择外围元器件。
CST4809整体增益稳定，为设计者提供了最大灵活性。CST4809应该用于低增益配置中以最小化THD+N的值、最小 化信噪比。低增益配置需要大的输入信号来获取给定的输出功率，来自诸如音频编解码器的输入信号需要等于 或者大于1Vrms.参考音频功率放大器设计一节以获得正确增益选择的更多完整解释。
除增益之外，一个主要的设计考虑是放大器的闭环带宽，对于一个大范围而言，通过选择图1中的外部元件确定带宽。输入耦合电容Ci和输出耦合电容Co形成第一级高通滤波器，这限制了低频响应。这些值应该基于频率响应的需要进行选择。
CST4809在单位增益稳定，因此使用的范围广。通常应用单位增益放大来降低THD＋N，是信噪比最大化。但这要求输入的电压最大化，通常的CODEC能够有1V rms 的电压输出。另外，闭环带宽必须保证，输入耦合电容 C i （形成一阶高通）决定了低频响应，
CST4809 选择输入耦合电容
过大的输入电容，增加成本、增加面积，这对于成本、面积紧张的应用来讲，非常不利。显然，确定使用多大的电容来完成耦合很重要。实际上，在很多应用中，扬声器（Speaker）不能够再现低于100Hz－150Hz的低频语音，因此采用大的电容并不能够改善系统的性能。
除了系统的成本和尺寸外，噪声性能被输入耦合电容大小影响，一个大的输入耦合电容需要更多的电荷以达到静态直流电压（通常为电源中点电压即1/2V DD ），这些电荷来自于反馈的输出，往往在器件使能时产生噪声。因此，基于所需要的低频响应的基础上最小化输入电容，开启噪声能够被最小化。
除了最小化输入输出电容尺寸，旁路电容的尺寸也应该详细考虑。旁路电容C B 是最小化开启噪声的最要的元器件，它决定了CST4809开启的快慢，CST4809的输出达到静态直流电压（通常为电源中点电压即1/2V DD）的过程越 缓慢（见表8），开启噪声越小。选择1.0μF的C B 和一个小的Ci(在0.1μF～0.39μF)将实现实质上没有噪声的关断 功能。在器件功能正常（没有振荡或者噼啪声）且C B 为0.1μF时，器件会更多的受到开启噪声的影响。因此，在 所有的除了最高成本敏感的设计中推荐使用1.0μF或者更大的C B 。

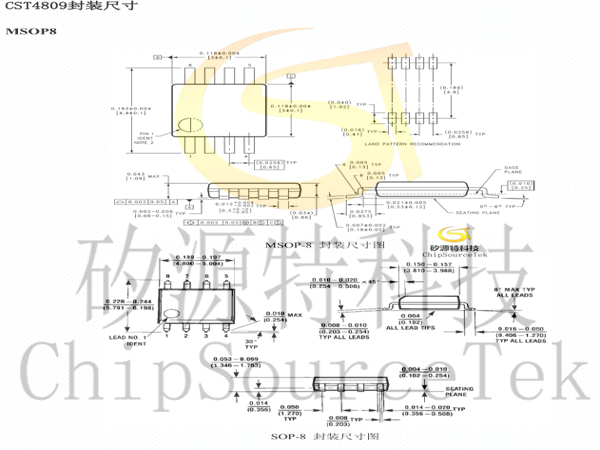

CST4809封装尺寸
MSOP8/SOP8
