XS8107芯片功能说明:
XS8107 是一颗带关断模式的音频功放 IC。在 5V 输入电压下工作时，负载（ 3Ω）上的平均功率为 3W，且失真度不超过 10%。而对于手提设备而言，当 VDD 作用于关断端时， XS8107 将会进入关断模式，此时的功耗极低。
XS8107的应用电路简单，只需极少数外围器件；
XS8107输出不需要外接耦合电容或上举电容和缓冲网络；
XS8107可以通过控制进入关断模式，从而减少功耗，关断模式漏电流�。�0.5uA(典型)
XS8107工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。
XS8107芯片功能主要特性:
VDD=5V，RL=3Ω，Po=3W，THD+N≤10%
宽工作电压范围1.5V—5.5V
优异的上掉电POP声抑制
无需输出耦合电容、自举电容和缓冲网络
单位增益稳定
采用DFN8L_2*2小尺寸封装
XS8107芯片的基本应用:
有声玩具
安防监控系统
低压音响系统
智能穿戴产品

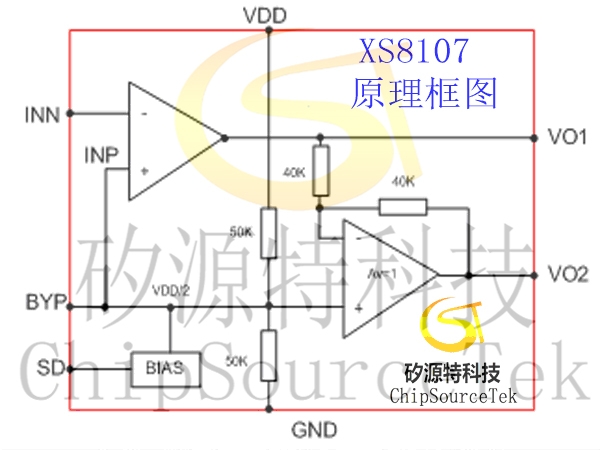

XS8107原理框图:

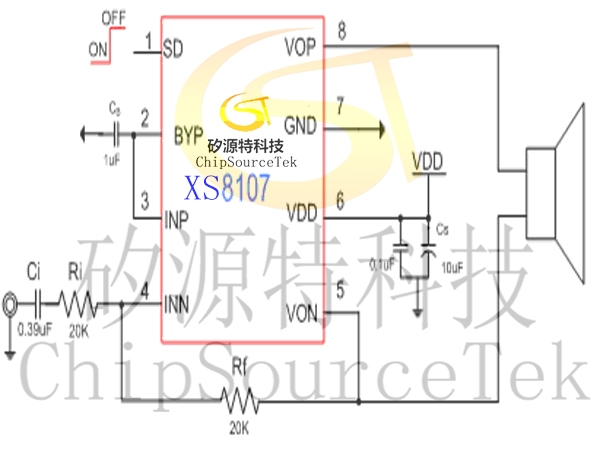

XS8107典型应用电路:
注: 以上应用图中元件说明：
Ci：隔直电容，采用 0.39µF或更小的,进一步消除咔嗒-噼噗声和从输入端耦合进入的噪声。
Cs：电源去耦电容，采用足够低ESR的电容(小于 1µF),当VDD=5V时，为更好的滤除低频噪声，建议另加一个低ESR电容（不小于 10µF）。去耦电容离VDD管脚越近越好，保持 1.5mm之内。
CB ： BYPASS端口输出VDD/2 电压，通过电容CB (1µF)接地以保证稳定性。
第3脚为空脚，替换其他厂家产品时，可以悬空，也可以和第2脚短接或者接电阻电容交流到地。

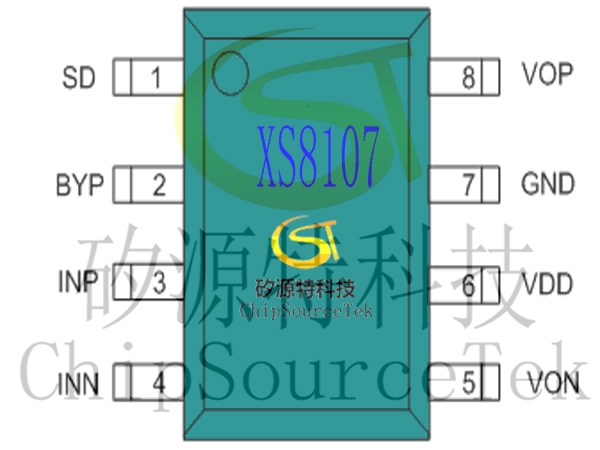

XS8107引脚分布图:

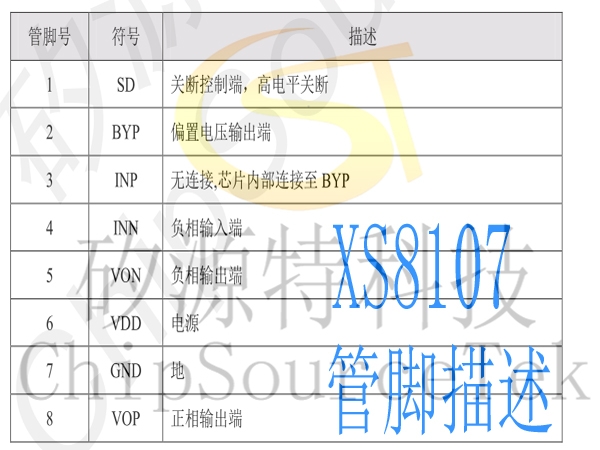

XS8107管脚描述:
XS8107管脚描述:

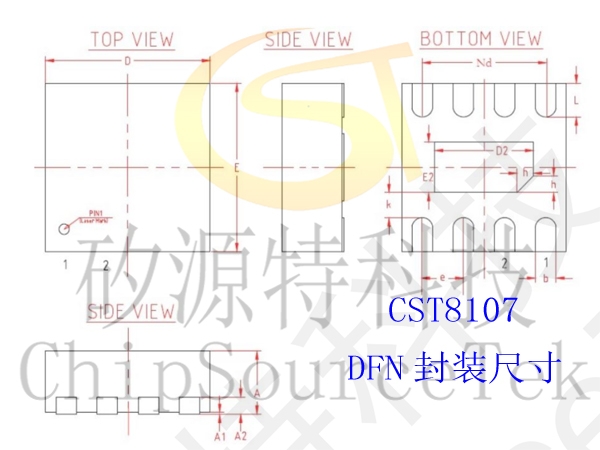

XS8107封装尺寸:
