D2030是一块单片低频AB类放大集成电路，该电路典型输出功率14W(THD=0.5%,VS=±14V,RL=4Ω)；在±14V双电源或28V单电源时，4Ω负载输出功率能达到12W，8Ω负载输出功率能达到8W。

D2030电路输出电流大且谐波失真�。⑶矣懈涸囟搪繁；�、过热保护和安全工作区保护等多种保护功能，特别适合于组装高性能的功率放大器。

D2030电路采用TO220B5封装形式封装。

D2030概述：

D2030电路输出电流大且谐波失真�。⑶矣懈涸囟搪繁；ぁ⒐缺；ず桶踩ぷ髑；さ榷嘀直；すδ埽乇鹗屎嫌谧樽案咝阅艿墓β史糯笃鳌�

D2030电路采用TO220B5封装形式封装。

D2030特点：

输出电流大（可达3A）

谐波失真和交越失真小

内设短路保护电路，可自动限制输出过载

内设过热保护系统

可用于单电源或双电源使用，也可用于桥式连接使用（典型值28W）

D2030包装信息：

型号	封装形式	打印方式	包装方式
D2030	TO220B5	CHMC D2030 SXXXX	50只/管

D2030应用：

音频功率放大设备

D2030功能框图：

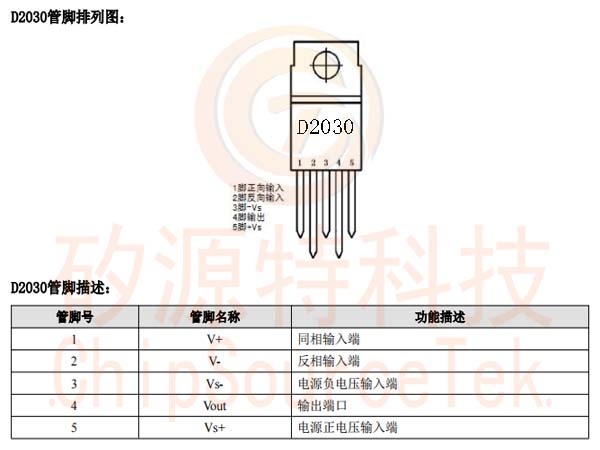

D2030管脚排列图：

D2030测试线路图：

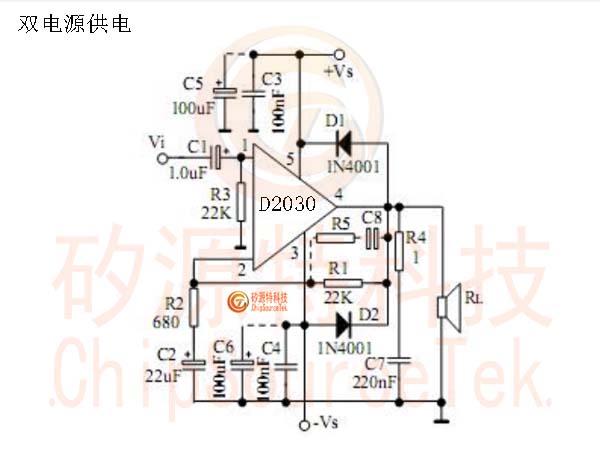

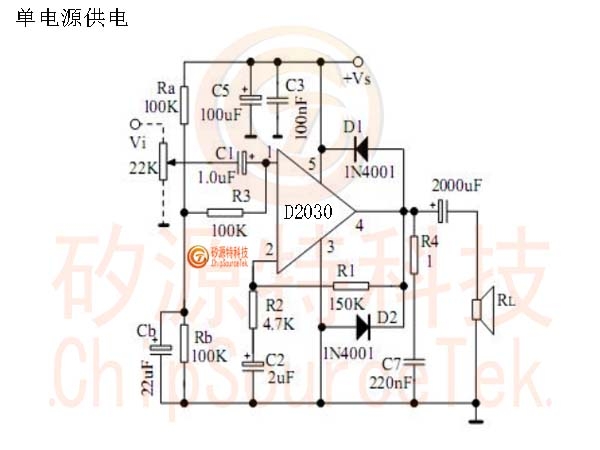

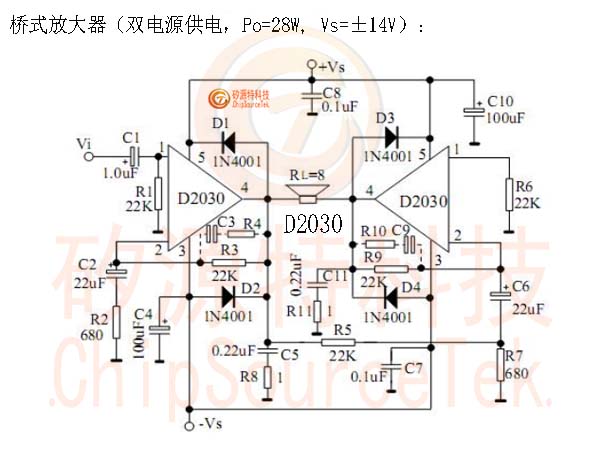

D2030典型应用图：
