LM4863产品概述:
LM4863是一款双桥式的立体声音频功率放大器。在输入1KHz,5V工作电压时，最大驱动功率为：3W（4Ω负载，THD+N≤10%）。LM4863集成了双桥扬声器放大和立体声耳机放大，应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。另外，当驱动立体声耳机时，耳机输入端允许放大器工作在单端模式。
LM4863采用SOP-16、DIP-16两种封装。可以通过控制进入关断模式，从而减少功耗；内部有过热自动关断保护模式；工作稳定,且单位增益稳定；还有减少开机噪声功能。
LM4863产品特点:
宽工作电压范围：2.5V～5.5V
掉电模式漏电流�。�2μA(典型)
输出功率：3W(4Ω负载，THD+N≤10%)
开机噪声抑制电路
单位增益稳定
过热保护功能
耳机/立体声模式
采用SOP-16 / DIP-16封装
LM4863产品用途:
手提设备
台式电脑
笔记本电脑
多媒体监视器
便携式视频设备
LM4863订购信息:
|
产品型号
|
封装
|
包装
|
|
LM4863
|
SOP-16
|
3000/盘
|
|
LM4863
|
DIP-16
|
25/管
|

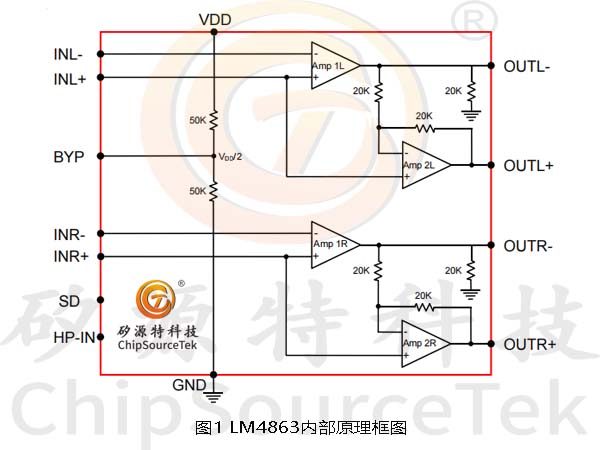

LM4863内部原理框图:

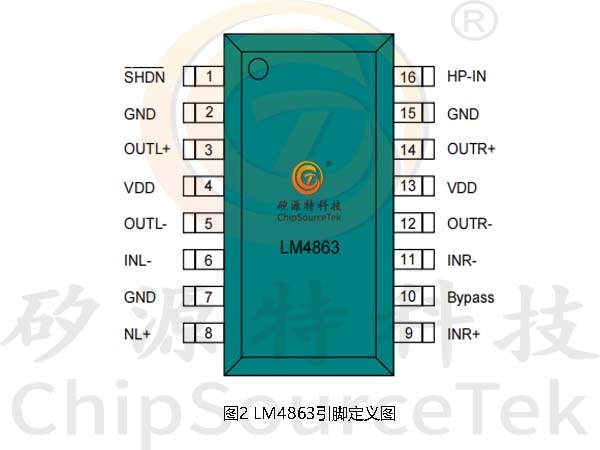

LM4863引脚定义图:

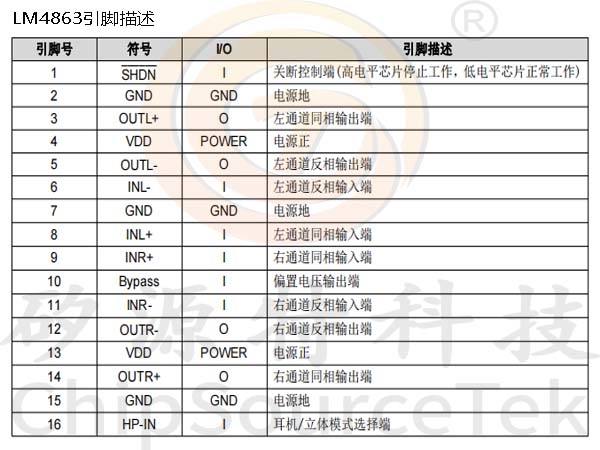

LM4863引脚描述:

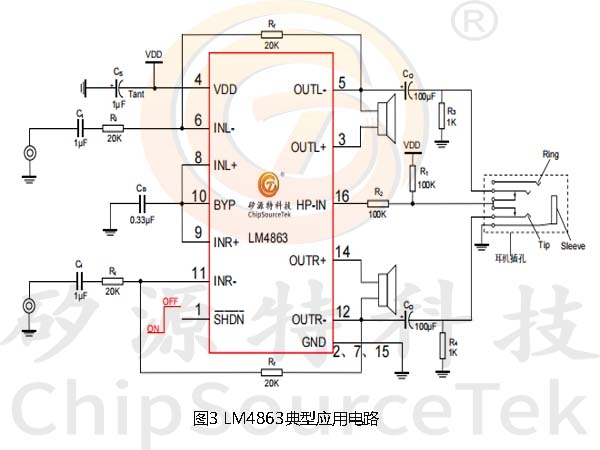

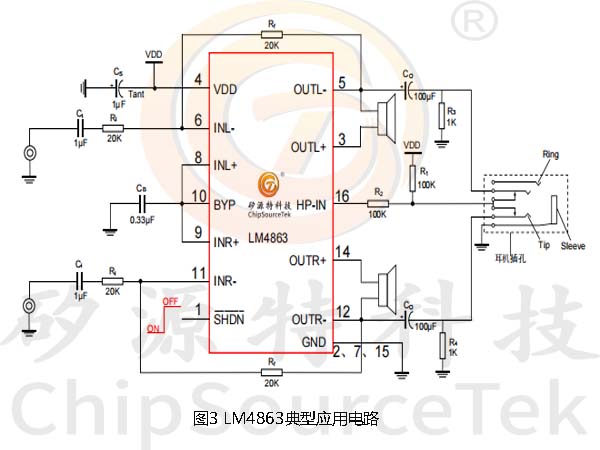

LM4863典型应用电路:
注：以上应用图中元件说明
Ri ：与Rf一起设置闭环增益的输入电阻，同时还与Ci形成了高通滤波器，且fC＝1/(2πRiCi)。
Ci ：输入耦合电容，主要用于隔离运放输入端的直流电压，同时还与输入电阻Ri构成高通滤波器，fC＝1/(2πRiCi)。
Rf ：与Ri共同设置闭环增益的反馈电阻。
Cs ：提供电源滤波器的电源旁路电容，参照“应用信息”部分设置和选取恰当的旁路电容。
CB ：VDD /2 参考电压Bypass引脚的滤波电容，参照“应用信息”部分设置和选取恰当的旁路电容

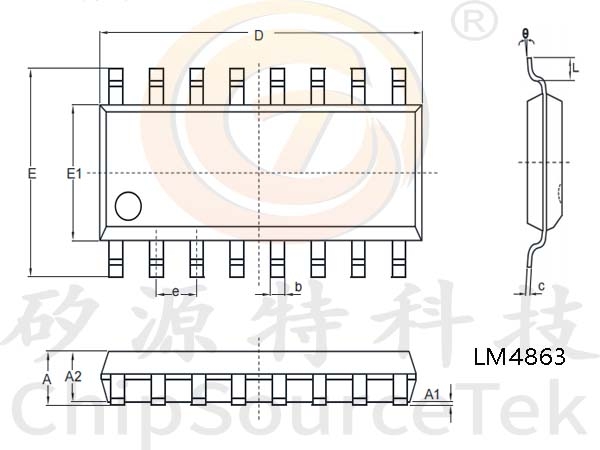

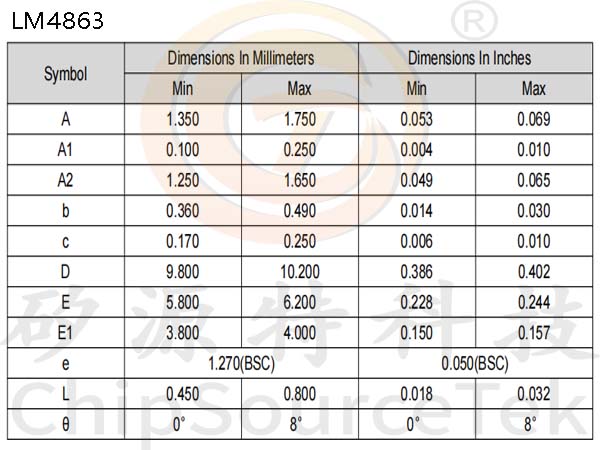

LM4863封装尺寸(SOP-16):
