AXS2022描述:
AXS2022是一款高效率、无滤波器5.2W单声道纯D类 音频放大器。超低的EMI非常适合应用于便携式设备中。
AXS2022的单端输入架构和极高的PSRR有效地提高 了AXS2022对RF噪声的抑制能力。无需滤波器的 PWM调制结构及增益内置方式减少了外部元件、PCB 面积和系统成本,并简化了设计。高达90%的效率,快速 地启动时间和纤小的封装尺寸使得AXS2022成为便携式音频产品的最佳选择。
AXS2022具有关断功能，极大的延长系统的待机时间。 过热保护功能增强系统的可靠性。POP声抑制功能改善了系统的听觉感受，同时简化系统调试。
AXS2022提供带散热片的ESOP8封装
AXS2022特性:
纯D类功放
2种防破音可�。榔埔粞顾醴段�-10dB
D类输出功率：
－5.2W (VDD=5.0V, RL =2?，THD+N=10%)
－3.1W (VDD=5.0V, RL =4Ω，THD+N=10%)
工作电压 : 2.5V to 5.5V
低失真和低噪声
开机POP声抑制功能
关机电流小于1uA
过热保护功能
AXS2022应用:
扩音器
便携式音箱
插卡音箱
插卡音箱
USB音箱

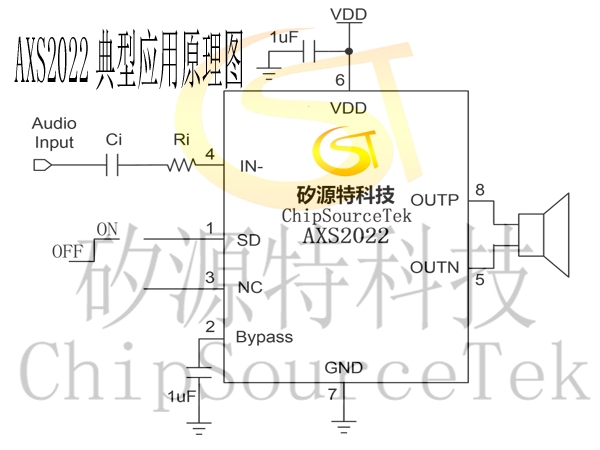

AXS2022典型应用电路图:

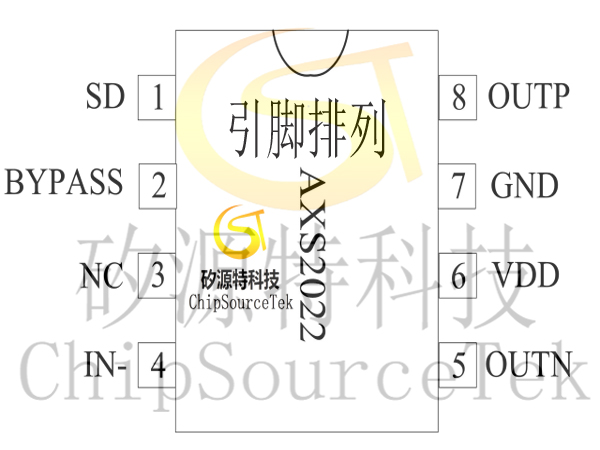

AXS2022引脚排列:

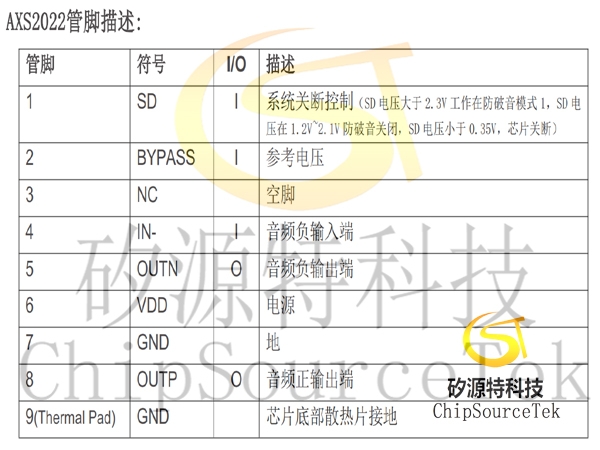

AXS2022管脚描述:
AXS2022订购信息:
|
Order Number
|
Package Type
|
Marking
|
Packing
|
|
AXS2022
|
ESOP8
|
AXS2022
XXXXXXX
XXXX
|
4000颗/卷 |
AXS2022应用信息:
偏置电容CBYP
偏置电容是最关键的电容，它与几个重要性能相关， 当电路启动时，偏置电容决定了放大器的开启速度， 偏置电容同时会影响到电路的噪声,电源抑制比以及开 关机的POP声。
为避免启动时的POP声，偏置电压的上升速度应该比输入偏置电压的上升速度慢。
关断工作模式
为了减少在关断模式下的功率损耗，AXS2022带有关 闭放大器偏置的关断电路。当SD管脚电压小于0.35V， 芯片关断，工作电流达到最小。当SD管脚电压在 1.2V~2.1V则AXS2022进入D类防破音关闭的模式。当 SD管脚直接拉高且电压大于2.3V，AXS2022默认进入 到D类防破音模式1。
过温保护
AXS2022 带有过温保护电路以防止内部温度超过 165℃时器件损坏。在不同器件之间，这个值有25℃的差异。当内部电路超过设置的保护温度时，器件进入 关断状态，输出被截止。当温度下降 40℃后，器件重新正常工作。

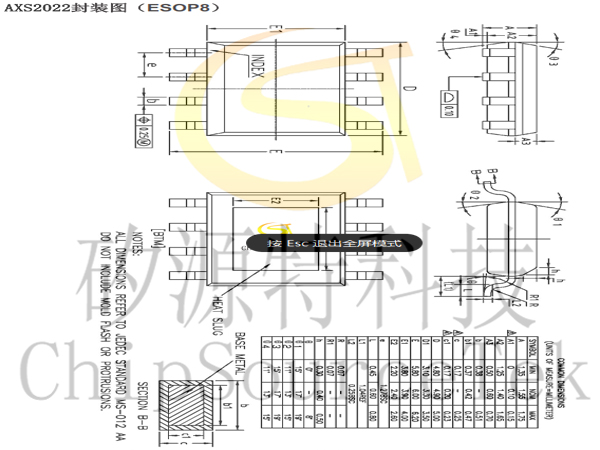

AXS2022封装图（ESOP8）
