NS4120概述：
NS4120是一款无需滤波器，可输出40W的D类音频功率放大器。
NS4120采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。
NS4120内置过流保护、过热保护及PVCC欠压保护功能，有效保护芯片在异常工作状况下不被损坏。
NS4120提供ESOP-16封装，额定的工作温度范围为-40℃至 85℃。
NS4120采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。
NS4120内置过流保护、过热保护及PVCC欠压保护功能，有效保护芯片在异常工作状况下不被损坏。
NS4120提供ESOP-16封装，额定的工作温度范围为-40℃至 85℃。
NS4120特性：
工作电压范围：6V-17V
输出功率：
19.0W（CLASS D，9V/2Ω， THD=10%）
14.5W（CLASS D，9V/3Ω， THD=10%）
25.5W（CLASS D，12V/3Ω，THD=10%）
38.0W（CLASS D，15V/3Ω，THD=10%）
11.0W（CLASS D，9V/4Ω， THD=10%）
19.0W（CLASS D，12V/4Ω，THD=10%）
35.0W（CLASS D，16V/4Ω，THD=10%）
10.8W（CLASS D，12V/8Ω，THD=10%）
19.0W（CLASS D，16V/8Ω，THD=10%）
最高可达 92%效率（12V/8Ω）
差分输入
优异的“上电，掉电”噪声抑制
过流保护、过热保护、欠压保护
NS4120提供ESOP-16封装
NS4120应用：
大功率蓝牙音响
移动音箱扩音器
其他消费类音频设备
NS4120典型应用电路图：

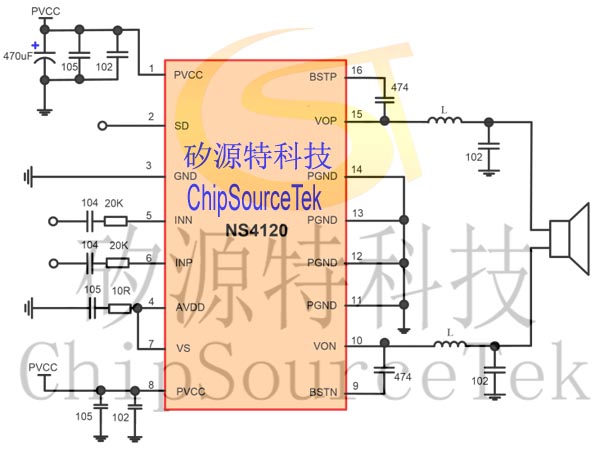

差分输入：

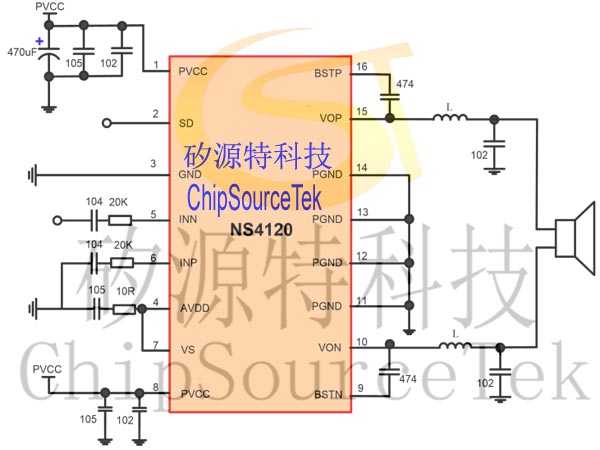

单端输入：

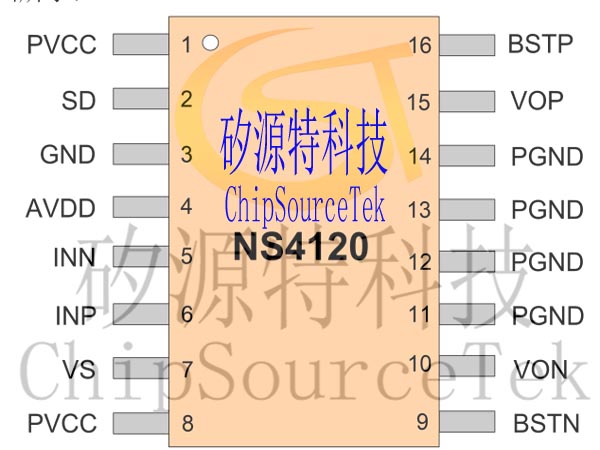

NS4120引脚分布：
NS4120引脚定义：

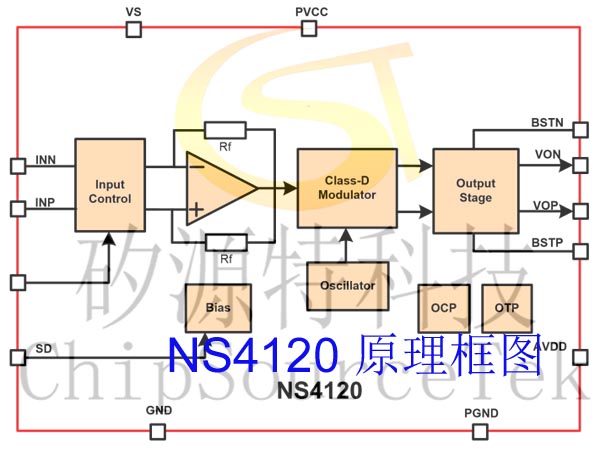

NS4120原理框图:
NS4120封装图：
