LTK5138概述:
LTK5138是一款5.5W、单声道D类自动增益控制、超低EMI、无需滤波器的音频功率放大芯片。
LTK5138工作电压2.5V-5.5V，在D类放大器模式下可以提供高于90%的效率，新型的无滤波器结构可以省去传统D类放大器的输低通滤波器，从而节省了系统成本和PCB空间，是便携式应用的理想选择。
LTK5138采用独有的DRC（Dynamic range control）技术，降低了大功率输出时，由于波形切顶带来的失真，相比同类产品，动态反应更加出色。
LTK5138采用SOP-8封装。
LTK5138是一款5.5W、单声道D类自动增益控制、超低EMI、无需滤波器的音频功率放大芯片。
LTK5138工作电压2.5V-5.5V，在D类放大器模式下可以提供高于90%的效率，新型的无滤波器结构可以省去传统D类放大器的输低通滤波器，从而节省了系统成本和PCB空间，是便携式应用的理想选择。
LTK5138采用独有的DRC（Dynamic range control）技术，降低了大功率输出时，由于波形切顶带来的失真，相比同类产品，动态反应更加出色。
LTK5138采用SOP-8封装。
LTK5138工作特性:
自动增益控制（AGC）
无滤波器 D 类放大器、低静态电流和低 EMI
优异的爆破声抑制电路
低底噪、低失真
DRC 动态失真矫正电路
10% THD+N，VDD=5V，4Ω 负载下，提供高达3.3W 的输出功率
10% THD+N，VDD=5V，2Ω 负载下，提供高达5.5W 的输出功率
欠压保护
关断电流 < 0.5uA
LTK5138芯片封装：SOP-8
LTK5138应用
LTK5138应用
蓝牙音箱
拉杆音箱、USB 音响
视频机、扩音器等

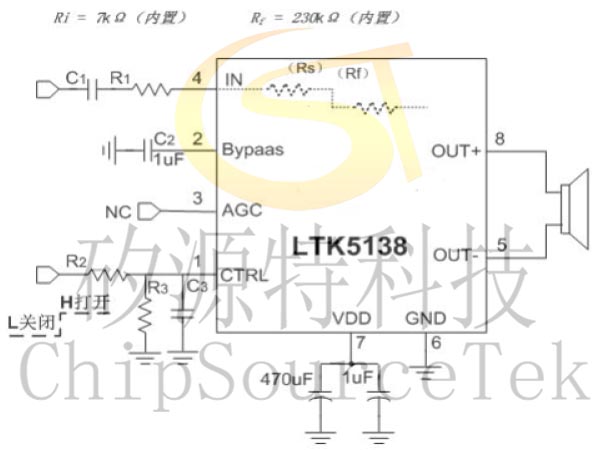

LTK5138典型应用图—CTRL 控制防破音与普通模式:

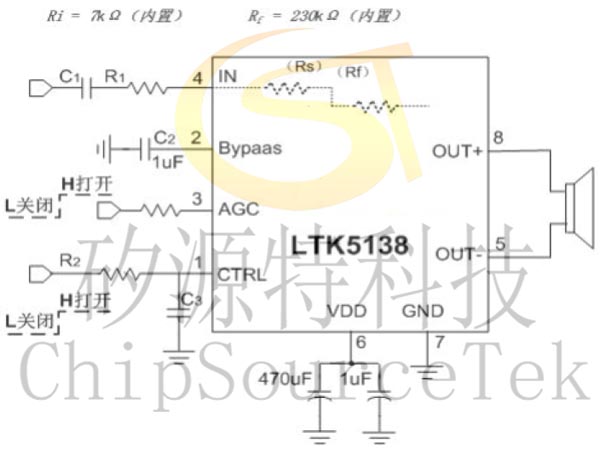

LTK5138典型应用图—AGC 控制防破音与普通模式:

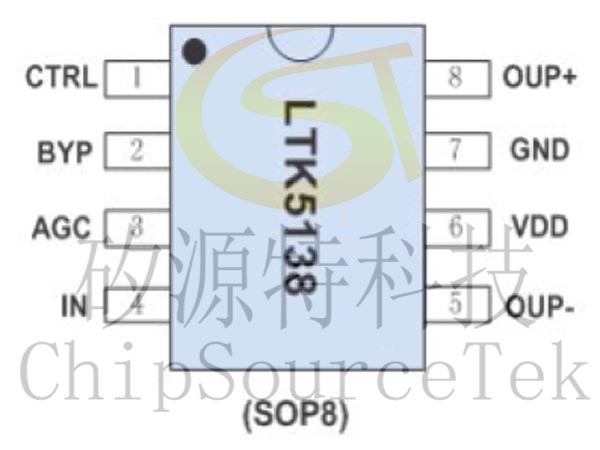

LTK5138功放电路管脚脚位图:

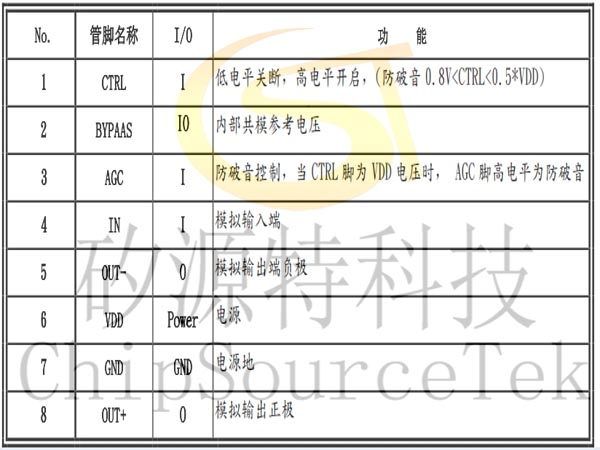

LTK5138管脚功能描述:

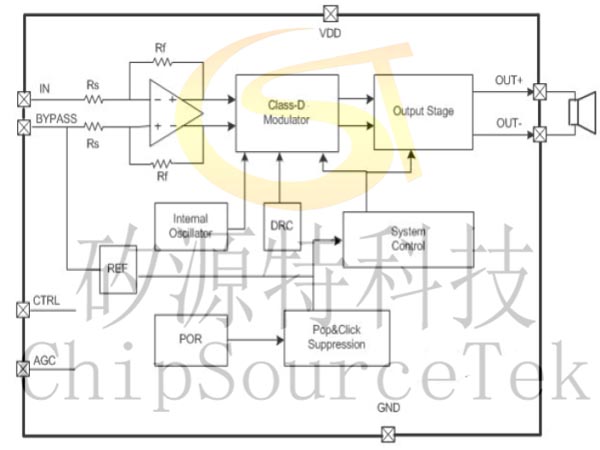

LTK5138原理框图:
