马达驱动

FMRX2AMS

    FMRX2AMS是为�？仄档韧婢呱杓频淖ㄓ玫バ酒饩龇桨�。
    FMRX2AMS将传统方案的RX2接收解码芯片以及马达驱动芯片整合为单一芯片。芯片内部集成两路H桥驱动电路，可同时驱动转向电机以及前进后退电机。单通道最大持续输出电流达到1.5A，最大峰值输出电流2A。前进/后退通道用于驱动前进后退电机，最大持续输出电流 1.65A，最大峰值输出电流2.5A；双通道同时工作时，左转/右转通道持续输出0.8A的情况下，前进/后退通道能持续输出1.4A。该芯片具备较宽的工作电压范围（VCC端供电从2V到7.5V）.芯片内置过热保护电路.
    FMRX2AMS提供SOP16封装。
    FMRX2AMS特性
    低静态工作电流；
    集成的 H 桥驱动电路；
    高度集成方案，集成 RX2 芯片和两个马达驱动芯片；
    内置 2.6V 稳压 LDO 电路；
    低导通内阻的功率 MOSFET 管；
    内置带迟滞效应的过热保护电路 (TSD)；
    FMRX2AMS提供SOP16封装


    FMRX2AMS应用
    2-5 节 AA/AAA 干电池供电的玩具马达驱动；
    2-5 节镍-氢/镍-镉充电电池供电的玩具马达驱动；
    1-2 节锂电池供电的马达驱动

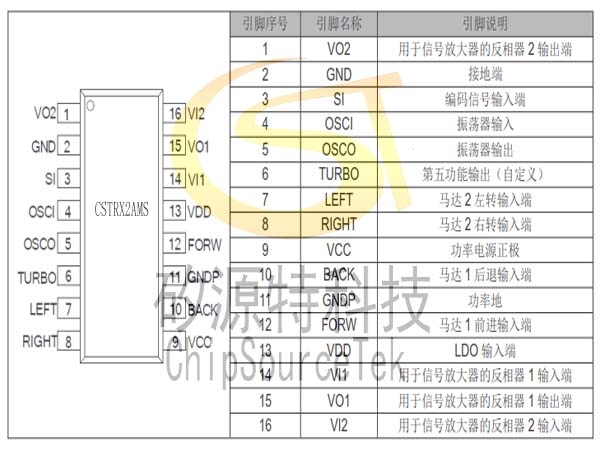

    FMRX2AMS引脚示意图及说明

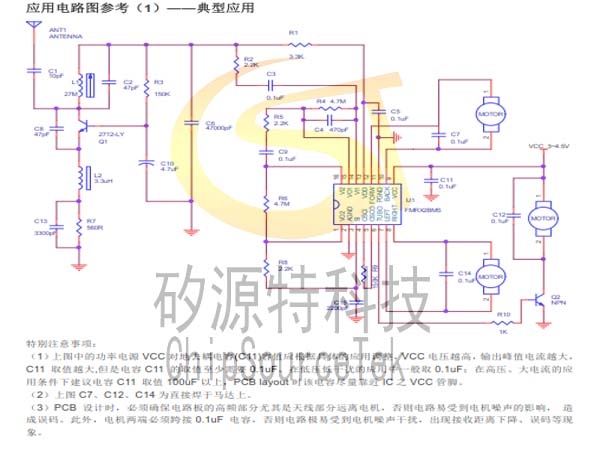

    FMX2AMS典型应用图


    FMRX2AMS绝对最大额定值

    参数

    符号

    额定值

    单位

    电源电压

    VCC

    7.6

    V

    功耗

    Pd

    DIP-16

    1

    W

    SOP-16

    0.96

    W

    热阻

    θJA

    DIP-16

    125

    ℃/W

    SOP-16

    130

    ℃/W

    工作温度

    Topr

    -20~85

    ℃

    结温

    Tj

    150

    ℃

    存储温度

    Tstg

    -55~150

    ℃

    手工焊接温度



    350~370

    ℃

    输出电流峰值

    Iop

    DIP-16

    2.8

    A

    SOP-16

    2.5

    最大连续输出电流

    Ioc

    DIP-16

    2.0

    A

    SOP-16

    1.5













    注：最大连续输出电流视散热条件而定。


     FMRX2AMS推荐工作条件

                                                                                                                                            (Ta=25℃)

    参数

    符号

    参数值

    单位

    电源电压

    VCC

    1.2~7.6

    V

    控制输入电压

    VIN

    0~VCC

    V

    正、反转输出电流

    Iout

    -1200~1200

    mA

     FMRX2AMS电气特性

                                                                                                 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。)

    参数

    符号

    测试条件

    最小值

    典型值

    最大值

    单位

    整体线路

    电路关断电流

    ICCST

    INA=INB=1

    —

    0

    10

    uA

    工作电流

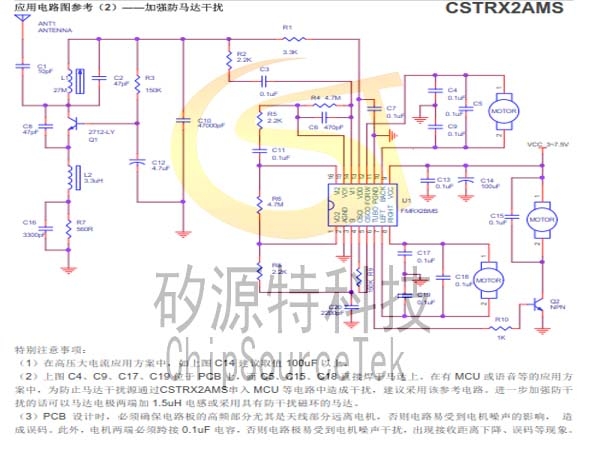

    FMRX2AMS加强防马达干扰应用图
