CST118F概述:
CST118F是一颗适用于电动牙刷，玩具，成人用品，车载支架等单通道直流正反转马达驱动芯片。
CST118F是一颗单通道内置功率MOS全桥驱动芯片，有驱动前进、后退、停止及刹车功,有内置迟滞热效应过流保护功。
CST118F低导通电阻（0.5Ω/1000mA),最大连续输出电流可达1.8A峰值2.5A,无需外围滤波电容。
CST118F提供SOP8封装。
CST118F特点:
单通道内置功率MOS全桥驱动
低导通电阻（0.5Ω/1000mA）
最大连续输出电流可达1.8A,峰值2.5A
驱动前进、后退、停止及刹车
内置迟滞热效应过热保护
无需外围滤波电容
CST118F采用SOP8无铅封装
CST118F产品应用:
电动牙刷
玩具马达驱动
成人情趣用品
车载支架
智能洗手液
洁面仪驱动
�？爻�
单通道直流正反转的应用

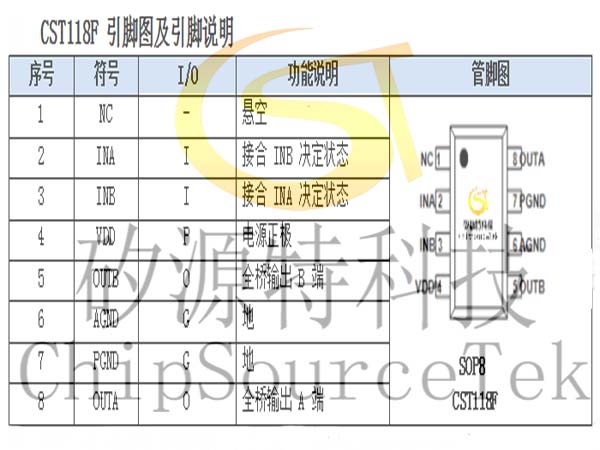

CST118F引脚图及引脚说明：

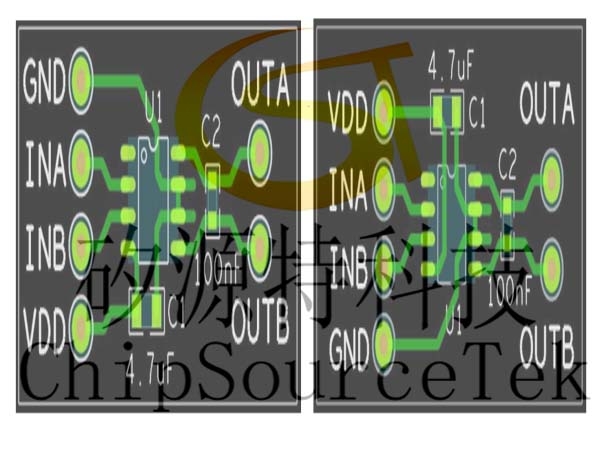

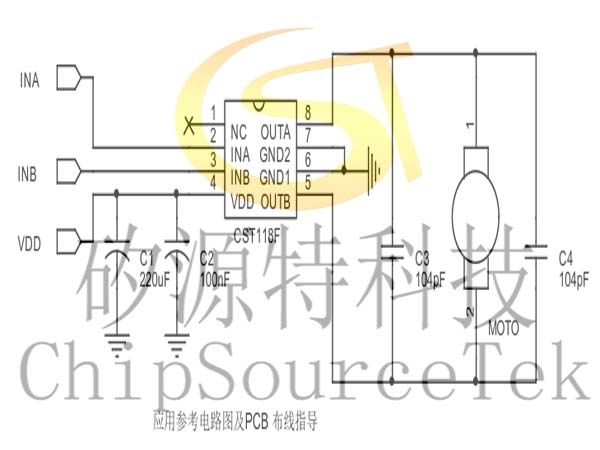

CST118F应用参考电路图及PCB布线指导：
注：在不同的应用中，C1、C2 可考虑只装一个：在 3V 应用中建议用一个 1uF 或以上；在 4.5V 应用中建议用一个 4.7uF 或以上,均为使用贴片电容；在 6V 应用中建议用一个大电容 220uF+100nF 贴片电容；C2 均靠近IC 之 VDD 管脚放置且电容的负极和 IC 的 GND 端之间的连线也需尽量短。即不要电容虽然近，但布线、走线却绕得很远（参考下图）。当应用板上有大电容在为其它芯片滤波时且离 CST118F 较远也需按如上要求再放置一个小电容于 CST118F 的 VDD 脚上。图中 C4（100nF）电容优先接于马达上，当马达上不方便焊此电容时，则将其置于 PCB 上(即 C3)。

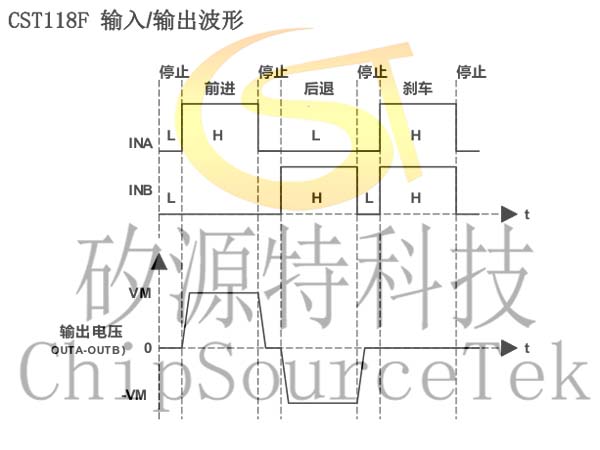

CST118F输入/输出波形：

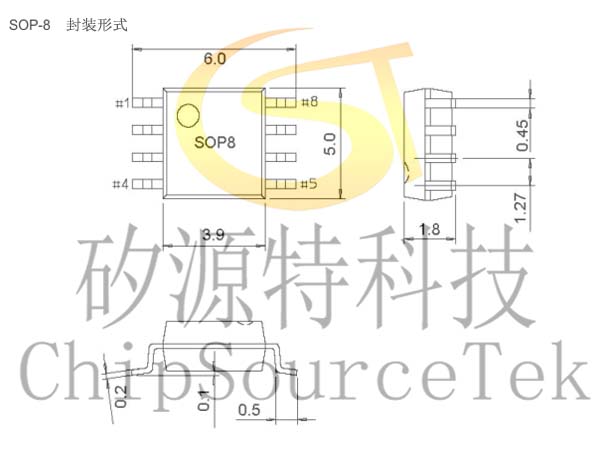

CST118F封装尺寸：
