单通道内置功率 MOS 全桥驱动

驱动前进、后退、停止及刹车功能

内置迟滞热效应过流保护功能

低导通电阻（0.5Ω）

最大连续输出电流可达 0.9A,峰值电流 2.3A ?

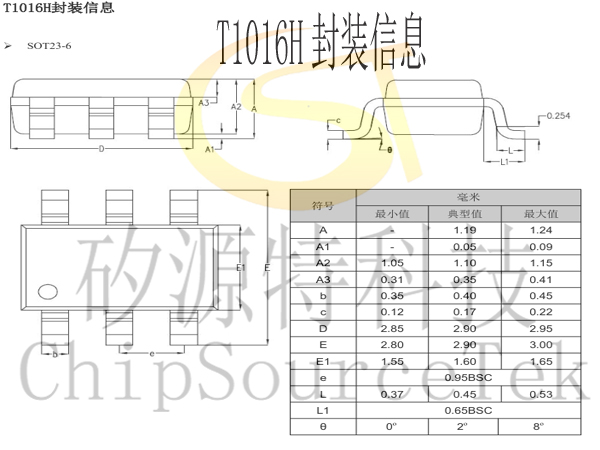

采用SOT23-6封装形式

低压马达驱动

电子玩具机器人

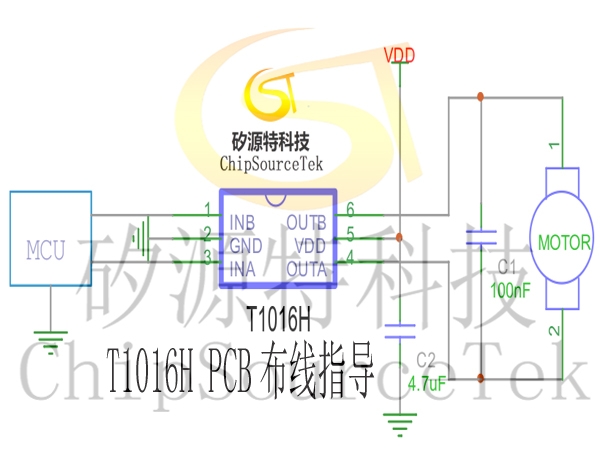

    注：图中 C1（100nF）电容优先接于马达上，马达上不方便接时置于PCB 上。C2在应用中3V供电的建议用 1uF或以上；在4.2V-4.6V应用中建议用4.7uF或以上；在6V应用中建议用10uF或以上均为使用贴片电容靠近IC 之VDD管脚放置且电容的负极和IC的GND端之间的连线也需尽量短。即不要电容虽然近，但布线、走 线却绕得很远。请参考如下PCB布线图。
