LTK8833C概述：
LTK8833C是一种双桥电机驱动器，具有两个H桥驱动器，可以同时驱动两个直流有刷电机、一个双极步进电机、电磁阀或其他的电感负载。
每个H桥的输出驱动器�？橛膳渲梦狧桥的N沟道功率MOSFET组成，用于驱动电机绕组。每个H桥均 具备调节或限制绕组电流的电路。
该器件利用故障输出引脚实现内部关断功能，提供过流 保护、短路保护、欠压锁定和过热保护。另外，还提供了一种低功耗休眠模式。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温 并提供一个故障检测输出管脚。
LTK8833C的每个H桥能够持续驱动高达1.3A平均电流，也可以支持每个H桥高达2.0A的峰值电流。在较低的VM电压条件下，电流能力略有下降。
LTK8833C在输出引脚发生故障时，还可提供用于过流保护、短路保护、UVLO和过热保护的内部关断功能。另外，还提供了一种低功耗睡眠模式。
LTK8833C封装背部带有裸露焊盘为ETSSOP16封装,封装尺寸为5.0mm×6.4mm 其工艺为无铅产品，符合环保标准。
LTK8833C特性：
带电流控制的双通道H桥电机驱动器
1个或2个直流电机或并联输出1个步进电机
低导通电阻：高侧+低侧（HS+LS=1100mΩ）
宽输入电压范围：2.8V到12.5V
低静态电流：1.1mA
低睡眠电流：<1uA
集成电流调节
每个H桥RMS电流1.3A，峰值2.0A
并联模式下单通道1.9A驱动电流
PWM绕组电流调节/电流限制
VM欠压保护（UVLO）
过电流保护（OCP）
过温输出报警（TSD）
故障指示引脚（nFAULT）
耐热增强型小尺寸表面贴封装ETSSOP-16
LTK8833C应用：
POS打印机
视频安全摄像头
办公自动化设备
游戏机
机器人
电池供电玩具

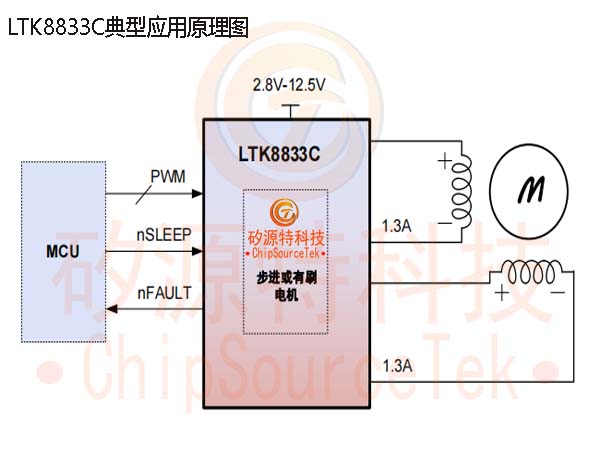

LTK8833C典型应用原理图:
.jpg)
LTK8833C封装订货信息:
.jpg) |
ETS: ETSSOP-16 Handling Code TR: Tape & Reel Assembly Material G: Halogen and Lead Free Device |
.jpg) X - Data Code Y – Lot Number
|
|
LTK8833C管脚说明:
.jpg)
LTK8833C管脚功能:
.jpg)

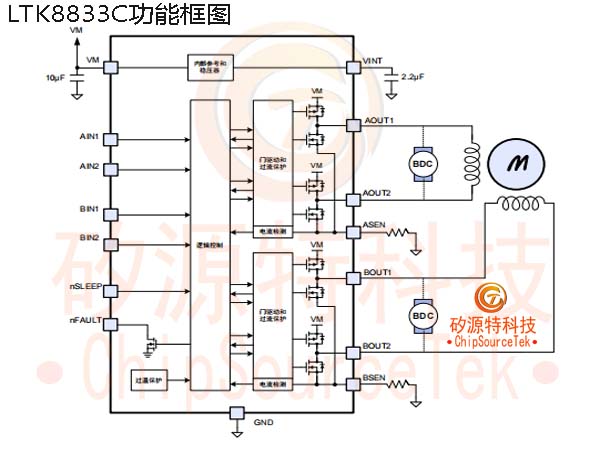

LTK8833C功能框图:
