CST1508S

    CST1508S双通道直流马达驱动器,双通道内置功率 MOS 全桥驱动.驱动前进、后退、停止及刹车功能.超低的待机电流和工作电流,低导通电阻（1.0Ω）,最大连续输出电流可达 1.8A/每通道,峰值 2.5A
宽电压工作范围,CST1508S采用SOP-16封装形式,CST1508S适用于双驱动玩具市场
    推荐使用CST6508，Cst6508 is recommended

    CST1508S特性
    CST1508S双通道直流马达驱动器,
    双通道内置功率 MOS 全桥驱动
    驱动前进、后退、停止及刹车功能
    超低的待机电流和工作电流
    低导通电阻（1.0Ω）
    最大连续输出电流可达 1.8A/每通道,峰值 2.5A
    宽电压工作范围
    CST1508S采用SOP-16封装形式


    推荐使用CST6508，Cst6508 is recommended

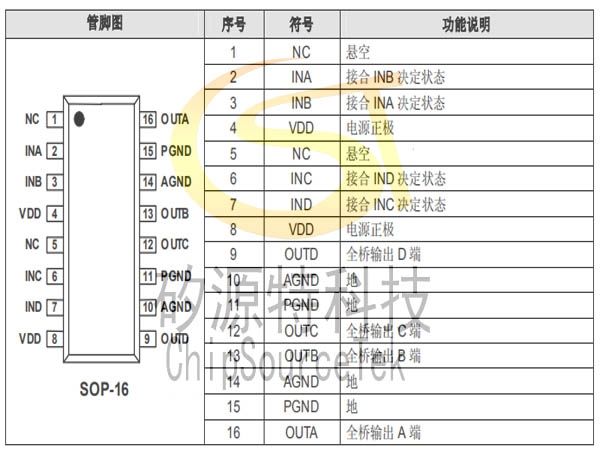

    CST1508S管脚图及管脚说明


    CST1508S绝对最大额定值
    参数 符号 额定值 单位
    电源电压 VCC 5.5 V
    控制输入电压 VIN VCC V
    功耗 Pd 1.73 W
    热阻 θJA 75 ℃/W
    工作温度 Topr -20~85 ℃
    结温 Tj 150 ℃
    存储温度 Tstg -55~150 ℃
    输出电流峰值/通道 Iop 2.5 A
    最大连续输出电流/通道 Ioc 1.8 A

     CST1508S推荐工作条件 (Ta=25℃)
    参数 符号 参数值 单位
    电源电压 VCC 2.2~5.5 V
    控制输入电压 VIN 0~VCC V
    正、反转输出电流 Iout 1.8 A

    CST1508S电气特性 (Ta=25℃，VCC=3V，RL=15Ω，特殊说明除外。)
    参数 符号 测试条件 最小值 典型值 最大值 单位
    整体线路
    电路关断电流 ICCST INA=INB=1 — 0 10 uA
    工作电流 ICC INA=H, INB=L or
    INA=L, INB=H or
    INA=H, INB=H    		 — 0.3 1 mA
    控制输入
    高电平输入电压 VINH 2.0 — — V
    低电平输入电压 VINL — — 0.8 V
    高电平输入电流 IINH VIN=3V — 5 20 uA
    低电平输入电流 IINL VIN=0V -1 0 — uA
    下拉电阻 RIN — 1.5 — MΩ
    驱动
    输出导通阻抗 RON Io=±200mA — 1 1.6 Ω
    二极管
    漏电流 IDLEAK VCC=5V — — 100 uA
    二极管导通电压 VD IOUT=400mA — — 1.7 V

    CST1508S输入/输出逻辑表
    输入 输出 方式
    INA INB INC IND OUTA OUTB OUTC OUTD
    L L Hi-Z Hi-Z 待命状态
    H L H L 前进
    L H L H 后退
    H H L L 刹车
    L L Hi-Z Hi-Z 待命状态
    H L H L 前进
    L H L H 后退
    H H L L 刹车
    CST1508S芯片使用注意事项
    1、 以上推荐电路及参数仅适用于普通�？爻低婢撸渌婢呒暗缁谑褂肅ST1508S时请根据实际情况来使用。
    2、 持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度等因素影响，规格书给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。
    3、 CST1508S 采用MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电措施。

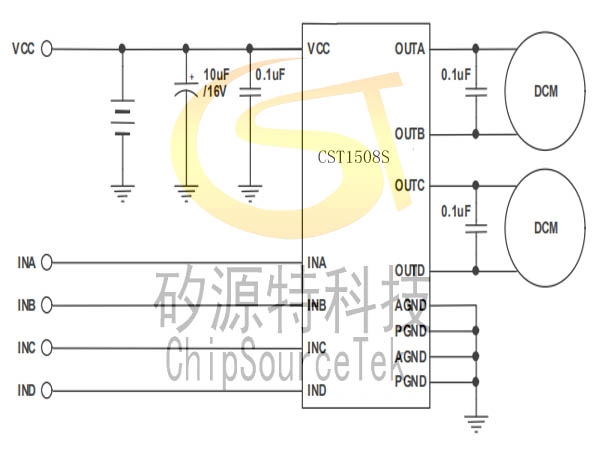

    CST1508S典型应用电路图
