CST116概述：
CST116是专为驱动小电流直流马达而设计的集成电路，
CST116采用SOT23-6 微型封装.CST116电路采用 H 桥结构 内置功率 MOSFET 开关，可实现对负载直流电机正转、反转、刹车以及待机四个功能的控制，
CST116刹车功能能使负载电机快速停止转动，待机功能使电路静态功耗极低( 小于 1uA)。
CST116电路内置低阻功率 MOSFET 开关，在 300mA 负载电流条件下，电路产生的压降 500mV，功耗为 150mW，在 SOT23-6 封装允许的范围之内，电路可长时间持续工作。
CST116 内置带迟滞效应的热保护功能(TSD)。27℃，VDD=4V 条件下 CST116 持续最大输出电流为 550mA。
CST116受封装散热能力的影响随着环境温度的升高，最大持续输出电流必须适当降低。
CST116特性：
CST116是专为驱动小电流直流马达而设计的集成电路
内置 PMOS/NMOS 功率开关的单通道 H 桥驱动器
CST116是专为驱动小电流直流马达而设计的集成电路，
CST116采用SOT23-6 微型封装.CST116电路采用 H 桥结构 内置功率 MOSFET 开关，可实现对负载直流电机正转、反转、刹车以及待机四个功能的控制，
CST116刹车功能能使负载电机快速停止转动，待机功能使电路静态功耗极低( 小于 1uA)。
CST116电路内置低阻功率 MOSFET 开关，在 300mA 负载电流条件下，电路产生的压降 500mV，功耗为 150mW，在 SOT23-6 封装允许的范围之内，电路可长时间持续工作。
CST116 内置带迟滞效应的热保护功能(TSD)。27℃，VDD=4V 条件下 CST116 持续最大输出电流为 550mA。
CST116受封装散热能力的影响随着环境温度的升高，最大持续输出电流必须适当降低。
CST116特性：
CST116是专为驱动小电流直流马达而设计的集成电路
内置 PMOS/NMOS 功率开关的单通道 H 桥驱动器
有正转/反转/停止/刹车四个功能
低待机电流 (typ.0.1uA)
宽工作电压范围，适用于锂电池供电(2.5V~5V)
500mA 电流输出能力(VDD=4V,RL=5Ω)
内置带迟滞效应的热保护功能 (TSD)
CMOS 输入，输入无需额外限流电阻
CST116 适用于玩具直流电机驱动
适用于�？赝婢叻苫惨砺泶锴�
适用于遥控玩具飞机舵机马达驱动
CST116 采用SOT23-6封装
CST116应用
玩具直流电机驱动
�？赝婢叻苫惨砺泶锴�
�？赝婢叻苫婊泶锴�
CST116应用
玩具直流电机驱动
�？赝婢叻苫惨砺泶锴�
�？赝婢叻苫婊泶锴�

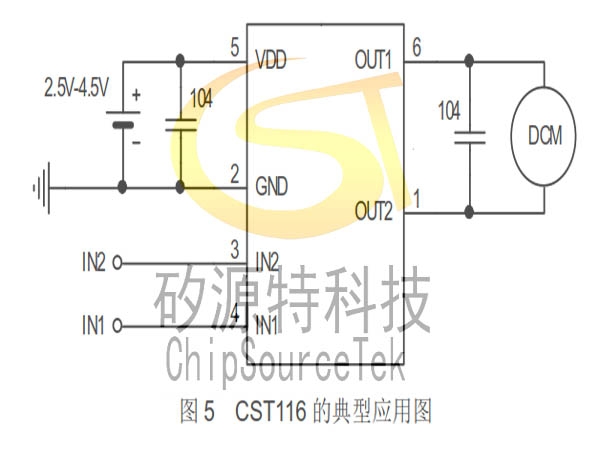

CST116典型应用电路图

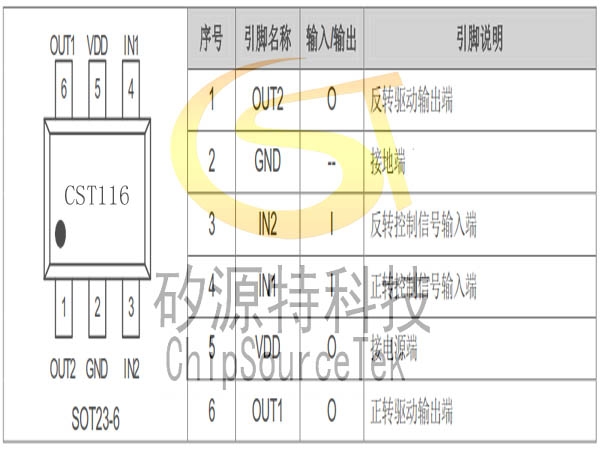

CST116引脚示意图及说明
CST116功能描述
逻辑真值表
|
IN1 |
IN2 |
OUT1 |
OUT2 |
功能 |
|
L |
L |
Z |
Z |
待机（停止） |
|
H |
L |
H |
L |
正转 |
|
L |
H |
L |
H |
反转 |
|
H |
H |
L |
L |
刹车 |
CST116绝对最大额定值
（TA=25℃）
|
参数 |
符号 |
值 |
单位 |
|
电源电压 |
VDDMAX |
5.5 |
V |
|
最大外加输出电压 |
VOUTMAX |
VDD |
V |
|
最大外中输入电压 |
VINMAX |
VDD |
V |
|
峰值输出电流 |
IOUTMAX |
0.8 |
A |
|
最大持续输出电流 |
IOUTC |
0.55 |
A |
|
最大功耗 |
|
0.6 |
W |
|
结温到环境热阻 |
θJA |
220 |
℃/W |
|
工作温度范围 |
Topr |
-20~+85 |
℃ |
|
结温 |
TJ |
150 |
℃ |
|
储存温度 |
Tstg |
-55~150 |
℃ |
|
焊接温度 |
TLED |
260℃，10秒 |
|
