CST6118概述：
CST6118是一款单通道有刷直流马达驱动芯片。最大连续输出电流可达1.8A，峰值可达2.5A。CST6118内置功率MOS全桥驱动，可实现驱动前进、后退、停止及刹车功能，同时内置了过温保护电路，保证了芯片运行的安全性。
全桥驱动架构以及驱动方式，可以节省外围滤波电路，节省成本且方便应用。极小的电路静态功耗（小于1uA），低导通电阻（0.4Ω/1000mA）,较宽的工作电压工作电压范围 (1.5V~7.2V),可以使CST6118的应用范围更加广泛。
CST6118提供SOP8封装。
CST6118产品特性：
采用单通道全桥功率驱动结构
工作电压范围 (1.5V~7V)
最大连续输出电流可达1.8A
最大峰值输出电流可达2.5A
包含正转/反转/停止/刹车等功能
极低的静态电流 (typ.0.1uA)
内置带迟滞效应的热保护功能 (TSD)
CST6118提供SOP8封装

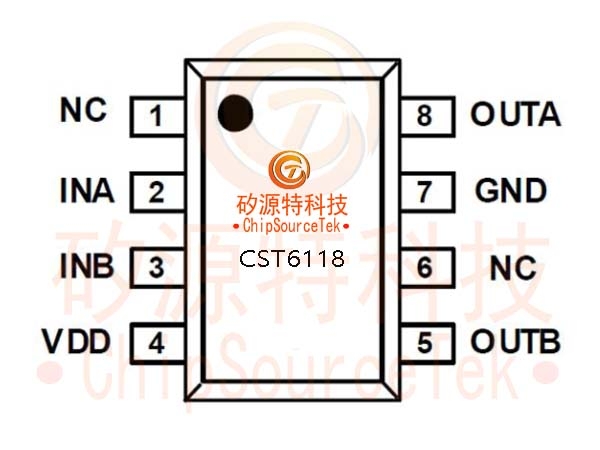

CST6118引脚示意图及引脚定义：

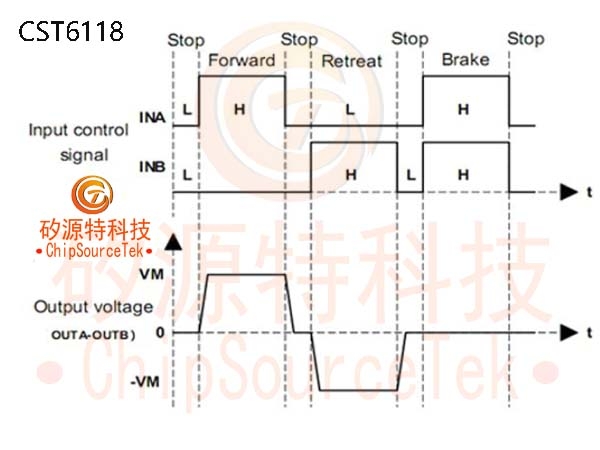

CST6118典型波形图:

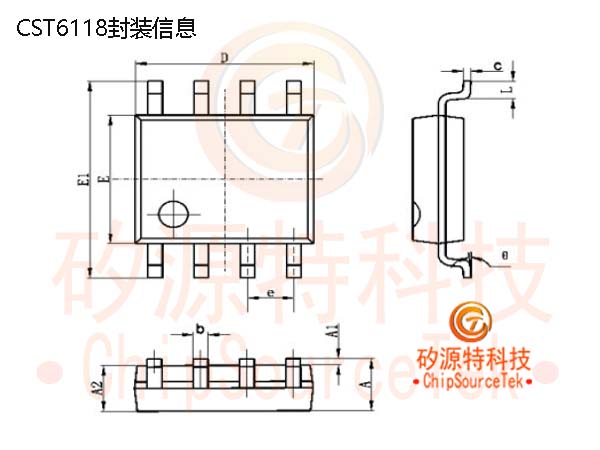

CST6118封装信息：
CST6118产品应用：
玩具直流刷式电机驱动
电动牙刷
电子锁
玩具马达驱动
车载支架
�？爻�
成人情趣用品
车载支架

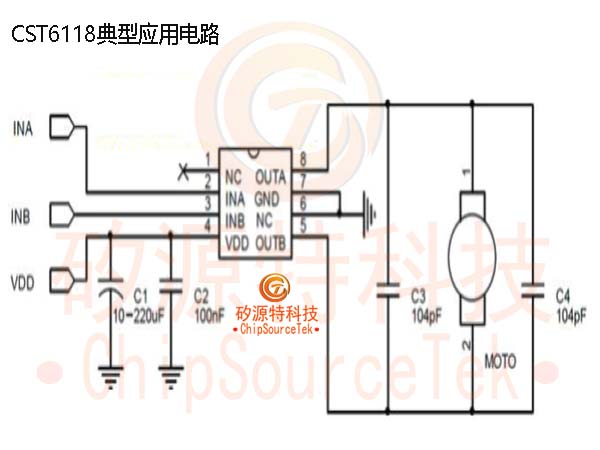

CST6118典型应用电路图：

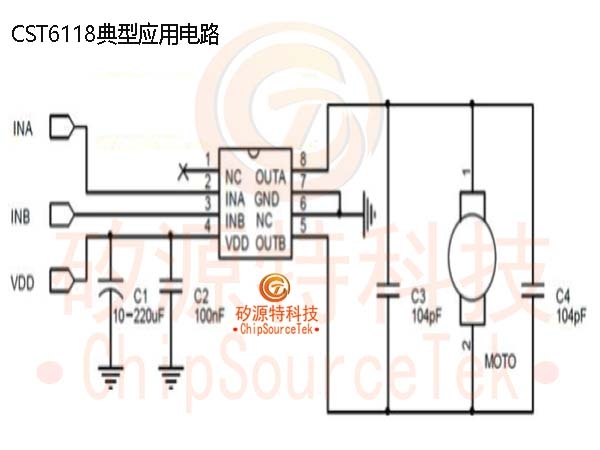

CST6118典型应用电路图：
Note: 1. The C4/104P capacitor in the figure is connected in parallel to the motor rather than placed on the PCB. If the motor is not connected in parallel, a position can be reserved on the PCB.。
2. Compared to the general application of similar products in the market, C1, C2, and C3 in the figure can be omitted, reducing peripheral devices and saving costs.
CST6118引脚示意图及引脚定义：
| 序号 | 引脚名称 | 输入/输出 | 引脚说明 |
| 1 | NC | -- | 悬空脚 |
| 2 | INA | I | 控制信号A输入端 |
| 3 | INB | I | 控制信号B输入端 |
| 4 | VDD | I | 电源 |
| 5 | OUTB | O | 驱动B输出端 |
| 6 | NC | -- | 悬空脚 |
| 7 | GND | I | 地 |
| 8 | OUTA | O | 驱动a输出端 |
CST6118典型波形图:
CST6118封装信息：
