NS2582概述：
NS2582是一款支持4-5.5V输入电压范围，最大输出为 2A 电流的同步升压双节锂电池充电管理芯片。芯片内部集成了极低导通电阻的MOSFETS，以实现较高的充电效率，芯片只需要极少数的外围器件。NS2582工作频率为1.2MHz，内部集成了多重保护功能，能够最大程度的保护芯片和终端设备。可通过调节RICHG电阻的阻值改变CC模式下的充电电流大�。ü鹘� CV 脚可分别选择8.4V或8.7V的恒压点。芯片内置输入适配器电流限制的DPM功能，通过外置分压电阻设置不同的VSEN电压，以匹配不同适配器。芯片集成温度调节环路，可以智能调节充电电流从而控制芯片温度。NS2582 还内置了充电状态显示功能，通过LED的状态判断电池的工作状态。还支持在无电池模式下，同步升压功能的正常工作。
NS2582采用ESSOP-10和ETSSOP-14L的标准封装。
NS2582特性：
最大 2A 输出同步开关型升压充电器
升压效率可高达 90%以上
内置电池短路/涓流/恒流/恒压模式
±0.5%电池恒压模式电压精度
支持 LED 充电状态指示
支持充电电流外部可调
支持输入适配器 DPM 功能
外置 EN 使能关闭功能
电池恒压模式电压 8.4V 和 8.7V 可选
热调节和 OTP 温度保护功能
输入电压 UVLO 和 OVP 保护功能
输出过压和短路保护
开关频率：1.2MHz，可支持 1uH 电感
内置 NTC 电池温度检测和使能功能
支持无电池模式下升压功能正常工作
ESSOP-10 和 ETSSOP-14L 封装
NS2582应用：
蓝牙锂电池应用
电子烟
便携式锂电池笔记本
锂电池手机，PDA，MP3 和 PM4 播放器
PSP 和 NDS 便携式游戏机等

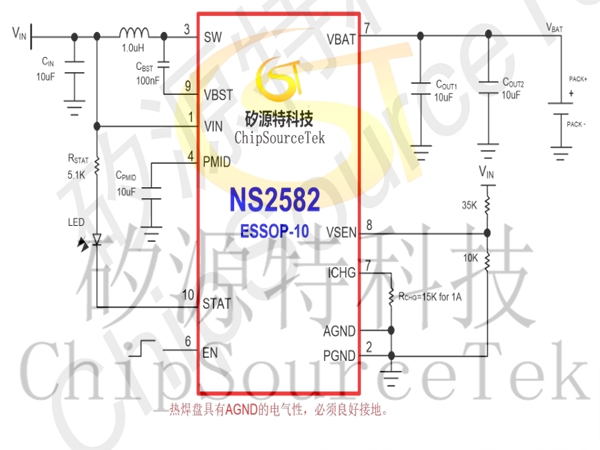

NS2582典型应用电路ESOP10：

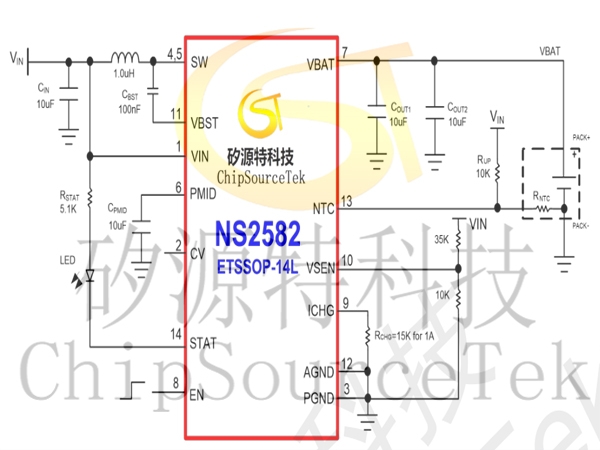

NS2582典型应用电路ETSSOP-14L：

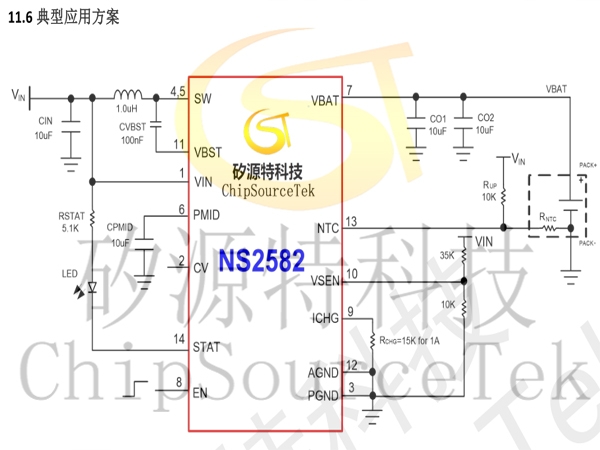

NS2582典型应用方案：
NS2582 PCB Layout 建议
PCB 布局应遵循如下规则以确保芯片的正常工作。
1、功率线（地线、SW 线、VIN 线）应该尽量做到短、直和宽；
2、VIN 电容 CVIN，电感 L 和 PMID 电容 CPMID 要尽量靠近引脚放置；
3、升压拓扑的开关管回路面积要尽量�。呦呔×慷蹋�
4、尽量加大 GND 热焊盘的面积，提高芯片的导热效果；
5、功率开关节点（SW Node）通常是高频电压幅值方波，所以应保持较小铺铜面积，且模拟元件应远
离功率开关节点区域以防止掺杂电容噪音；
6、电路外围电阻的放置要尽量靠近引脚，并且远离 SW 网络走线，以避免噪音干扰。

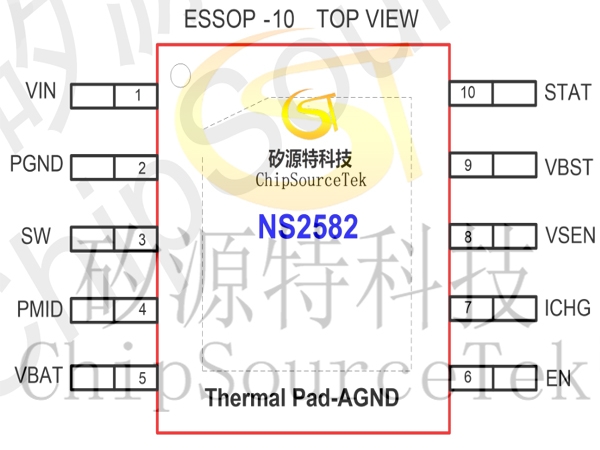

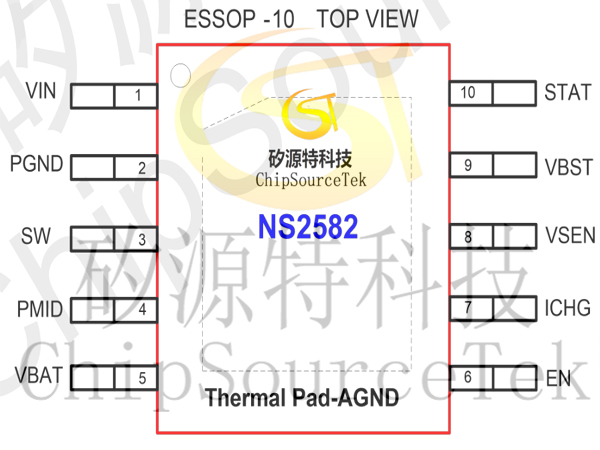

NS2582管脚配置ESOP10：

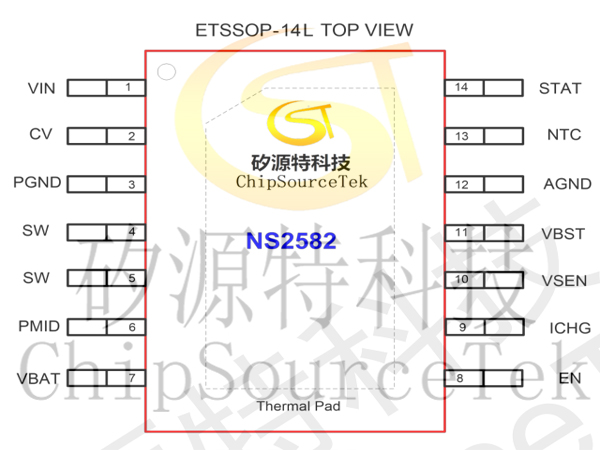

NS2582管脚配置ETSSOP-14L：

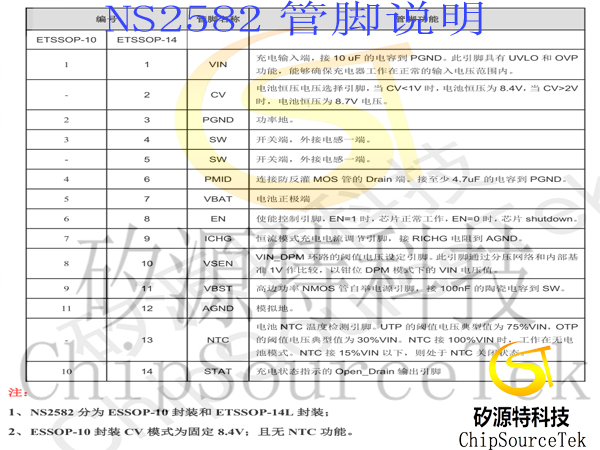

NS2582管脚说明：

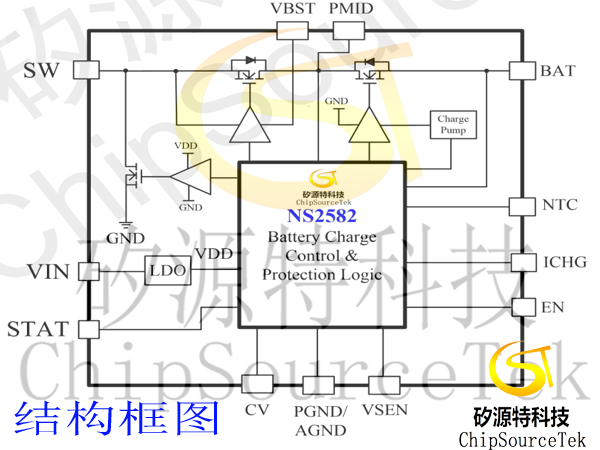

NS2582结构框图：
NS2582功能说明:
NS2582基本功能描述
NS2582 是一款支持 4-5.5V 输入电压范围，最大输出为 2A 电流的同步升压双节锂电池充电管理芯片。NS2582 工作频率为 1.2MHz，内部集成了多重保护功能。芯片可通过调节 RICHG 电阻的阻值改变 CC 模式下的充电电流大小。NS2582 具有动态路径管理功能，通过连接 VSEN 引脚的分压电阻网络来设置输入 DPM 触发的阈值电压，并限制输入电流值的大�。佣ヅ洳煌氖逝淦�。NS2582 芯片内部集成了极低导通电阻的 MOSFETS，以实现较高的充电效率，芯片只需要极少数的外围器件。
NS2582充电状态指示描述
1.“充电状态”——STAT 引脚为低电平；
2.“充满状态”——STAT 引脚为高电平；
3.“错误状态”——STAT 引脚以 1Hz 频率高低电平翻转。如果 STAT 引脚连接 LED 灯到 VIN，则在充电状态时，LED 常亮；在充满状态时，LED 常灭；在错误状态时，LED 以 1Hz 的频率闪烁。
NS2582开关模式时升压充电器基本工作方式描述
NS2582工作原理
NS2582 是一款以 USB 接口输入的开关模式升压充电器。采用固定 1.2MHz 的工作频率以实现外围电路最小化的设计。NS2582 在有电池时，会根据电池电压工作在短路模式，涓流模式，恒流模式和恒压模式。在无电池模式下，可以作为正常的升压转换器连接负载，其内部集成了恒压和恒流环路。
NS2582保护原理
NS2582 内置了多重电池保护功能。在输入过压保护，输出过压保护，热保护触发时，升压充电器会立即关闭 MOSFETS。当电池电压低于 VSHORT，触发短路保护时，主功率管立即关闭，芯片以 50mA的电流充电。当电池电压大于 VSHORT 而小于 VTRICKLE 时，充电器工作于轻载模式，调整 PMID 电压至6.8V，并以 100mA 的电流充电。当电池电压高于 VTRICKLE 时，芯片工作在 CC 模式下对负载进行充电。
NS2582输入 DPM 工作原理
NS2582 内置了 DPM 功能�？椋梢栽谑淙� DC 源或适配器过载时很好的保护设备。当过载发生时，较大的充电电流会拉低 VIN 的电压值，芯片会检测 VIN 的电压值与 SEN 引脚基准电压比较，如触发了DPM 功能，NS2582 会减小充电电流，并钳位 VIN 的电压。
NS2582恒压模式电压选择
NS2582 可以设定电池恒压模式的电压值。当 CV 电压小于 1V 时，恒压模式电压为 8.4V；当 CV 电压大于 2V 时，恒压模式电压为 8.7V。

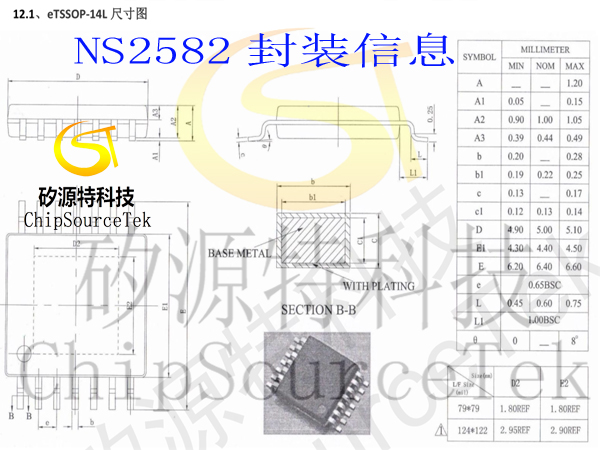

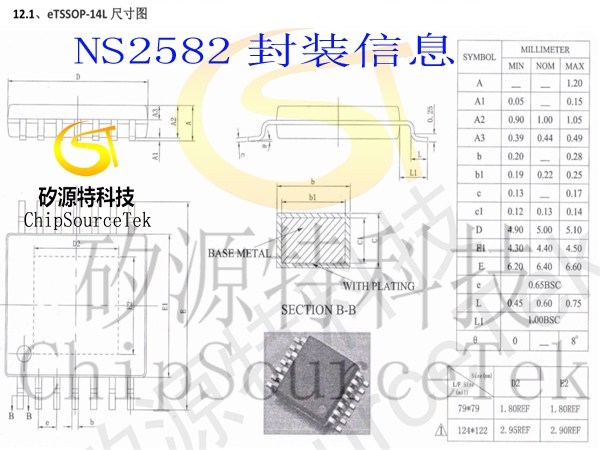

NS2582封装信息eTSSOP-14L

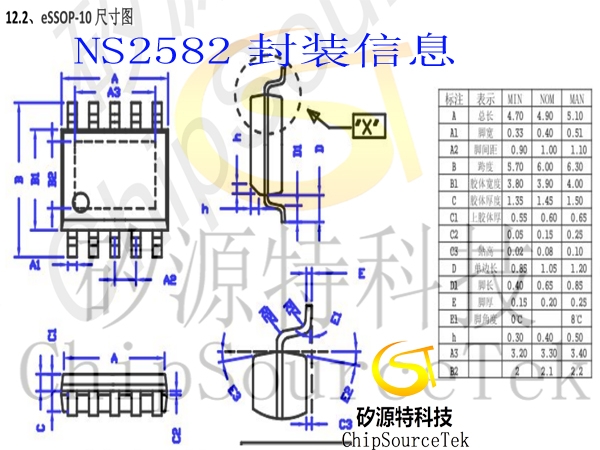

NS2582封装信息eSSOP-10
