CC6207E概述:
CC6207E属于微功耗、高灵敏度全极性、并具有闩锁输出的霍尔开关传感装置，可直接取代传统的磁簧开关。特别适用于使用电池电源的便携式电子产品，如手机、笔记本电脑、蓝牙耳机、额温枪等各种低功耗消费类产品。
CC6207E具有磁场辨别全极性，亦即只要磁场北极或南极靠近即可启动，磁场撤消后，输出便关闭。与其他一般霍尔传感装置不同的是并不要特定南极或北极才可以动作，减少了组装时辨别磁极的困扰。CC6207E内部电路包含了霍尔薄片、电压稳压�？椤⑿藕欧糯蟠砟？�、动态失调消除�？�、锁存�？橐约癈MOS输出级。CC6207E使用了先进的BiCMOS工艺，整体优化了的线路结构，所以产品获得极低的输入误差反馈。产品采用了动态失调消除技术，该技术能够消除由封装应力，热应力，以及温度梯度所造成的失调电压，提高器件的一致性。同时该产品采用及其小型化的封装工艺，使得产品更具极高的性能和市场优势。
CC6207E提供SOT23-3，TSOT23-3，TO-92S和DFN4L四种封装，工作温度范围为-40 ~ 85°C。
CC6207E特性:
工作范围宽, 3 ~ 5.5V
微功耗
反应速度快，工作频率为40Hz
全极性输出，对南极和北极磁场均可响应
良好的温度稳定性
开关点漂移低
ESD（HBM）2000V
SOT23-3和DFN4L小尺寸封装
符合RoHS标准
CC6207E应用:
仪器仪表
手机
笔记本电脑
蓝牙耳机
额温枪
各种低功耗消费类产品

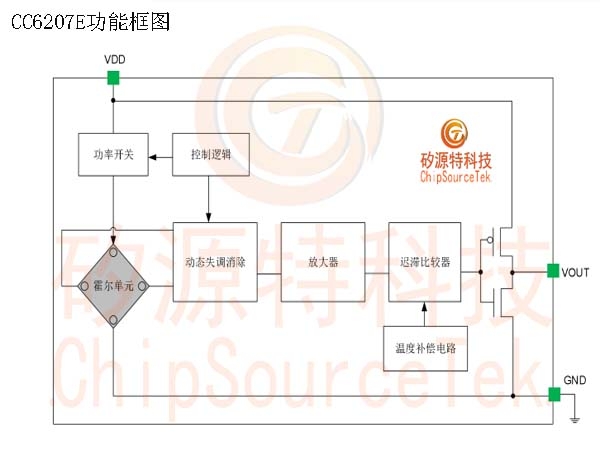

CC6207E功能框图:
CC6207E订购信息:
|
产品名称
|
封装外形
|
包装
|
|
CC6207ETO |
TO-92S |
袋装，1000 片/包 |
|
CC6207EST |
SOT23-3 |
卷盘，3000 片/卷 |
|
CC6207ETST |
TSOT23-3 |
卷盘，3000 片/卷 |
|
CC6207EDN |
DFN4L |
卷盘，5000 片/卷 |

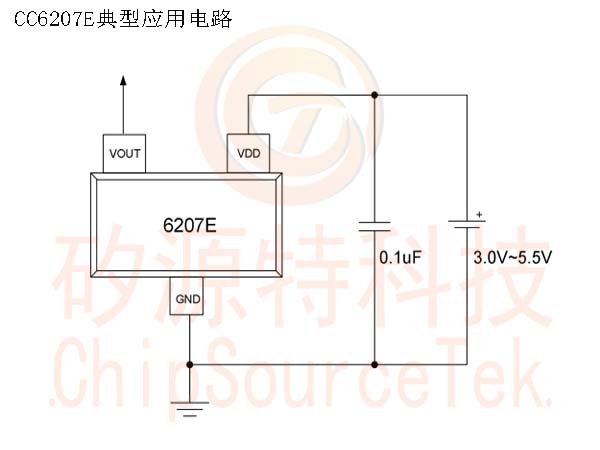

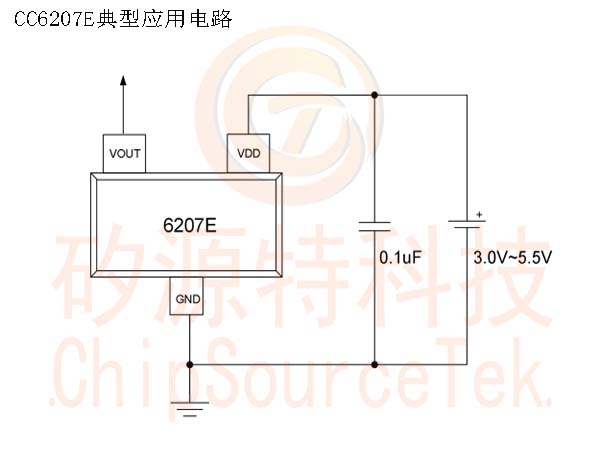

CC6207E典型应用电路:

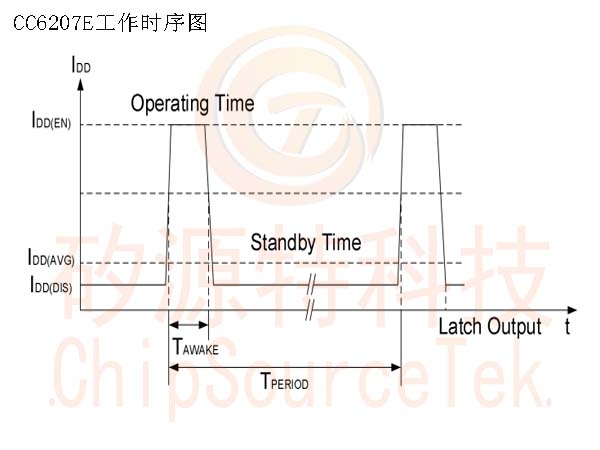

CC6207E工作时序图:
