FM6124DJ概述:
FM6124DJ是一款专为LED�？楹拖允酒魃杓频那疘C，具有16路恒定的电流输出驱动能力。FM6124DJ采用了“输出钳位”专利技术，可以有效消除第一行偏暗现象，同时可以防止灯珠损坏。FM6124DJ采用加强的消隐功能设计，具有极佳的消隐效果。同时FM6124DJ具有极佳的抗干扰特性，恒流及低灰效果不受PCB板的影响。并可选用不同的外接电阻对输出级电流大小进行任意调节，精确控制LED的发光亮度。
FM6124DJ在显示过程(OE的下降沿)会缓存16bit显示数据，所以系统在FM6124DJ显示的过程中可以再继续存入16bit串行数据，相比通用恒流源芯片，刷新率可以提高50%以上。
FM6124DJ内部采用了电流精确控制技术，可使片间误差低于±3.5%，通道间误差低于±2%。
FM6124DJ特点:
* 16 路等电流输出通道
* 输出电流设定范围：
0.7～32mA×16@VDD=5V 路恒定电流输出
0.5～25mA×16@VDD=3.3V 路恒定电流输出
* 电流精度
通道间的电流非一致性：±1.25%(一般值)
±2%(最大值)
芯片间的电流非一致性：±2%(一般值)
±3.5%(最大值)
* 快速输出电流响应（最小值）：30ns@VDD=5V
* I/O 施密特触发器触发输入
* 数据传输频率：fMAX=30MHz(最大)
* ESD HBM PASS 6KV
* 供电电压：VDD=3.3～6V
* 工作温度范围：Topr=-40～85℃
* 具有改善灯珠损坏功能
* 具有极佳的消隐效果
* 集成输出通道过冲抑制电路
* 有效地消除第一行偏暗、低灰色块、低灰偏色和低灰麻点现象
* 具有极佳的抗干扰能力和低灰度效果
* 改善因灯珠损坏产生的毛毛虫现象
* 集成双缓存，刷新率比通用恒流芯片提高 50%以上
* 封装形式：SSOP-24

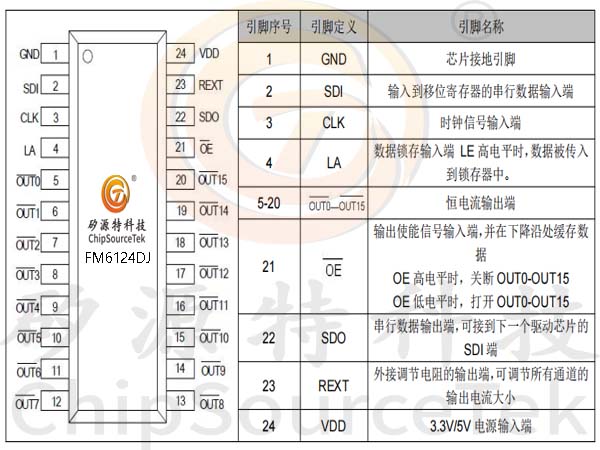

FM6124DJ引脚定义及说明:

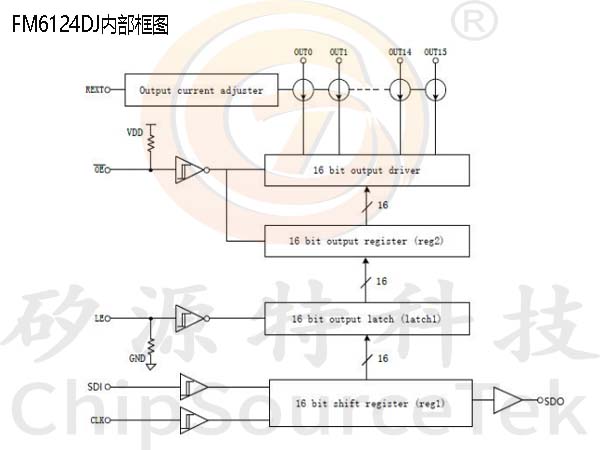

FM6124DJ内部框图:

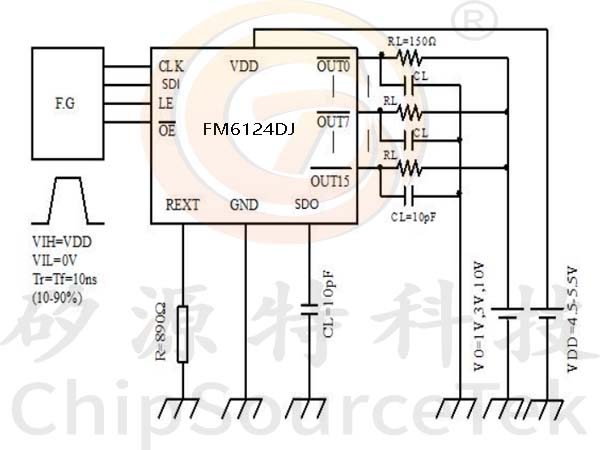

FM6124DJ测试电路:

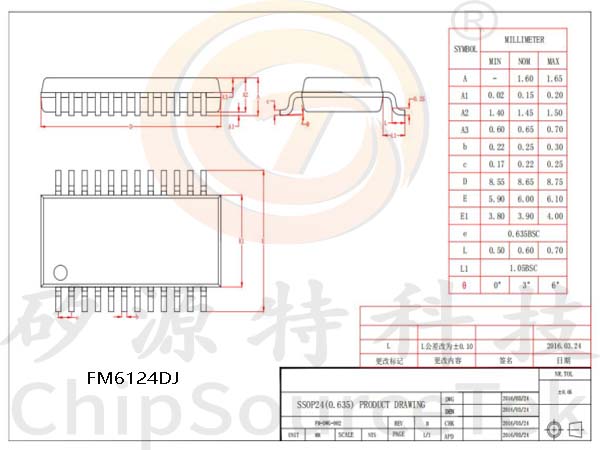

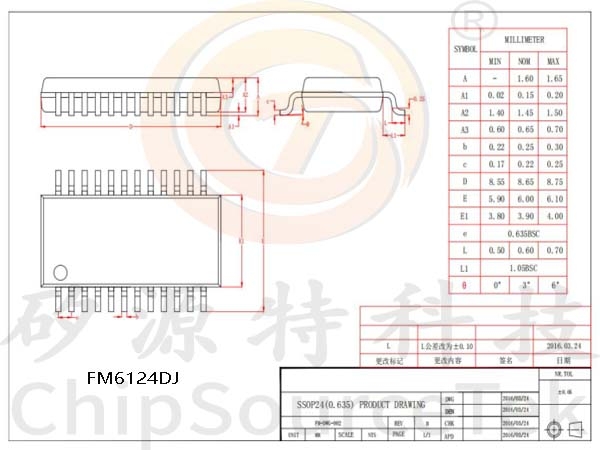

FM6124DJ封装信息:
