TC5020EJ产品概述:
TC5020EJ是LED显示面板设计的驱动IC，它内建的CMOS位移缓存器与栓锁功能，可以将串行的输入数据转换成平行输出数据格式。TC5020EJ的输入电压范围值为3.3 V~5 V,提供16个电流源，可以在每个输出级提供3~36mA定电流量以驱动LED；且单一颗IC内输出通道的电流差异小于±2%@IOUT=23.8mA； ±2.5%@IOUT=3mA；多颗IC间的输出电流差异小于±3%；电流随着输出端耐受电压（VDS）变化，控制在每伏特0.1%；且电流受供给电压（VDD）、环境温度的变化也被控制在1%。使用者可以经由选用不同阻值的外接电阻器来调整TC5020EJ各输出级的电流大�。宕嘶疲褂谜呖删返乜刂芁ED的发光亮度。
TC5020EJ保证输出级可耐压11伏特，因此可以再每个输出端串接多个LED。此外，TC5020EJ亦提供25MHz的高时钟频率输入以满足系统对大量数据传输上的需求。
TC5020EJ特性:
* 16个恒流输出通道；
* 恒定输出值不受输出端负载电压影响恒流范围值：
3~36mA@VDD=5V；
3~20mA@VDD=3.3V；
* 极为精确的电流输出值：
通道间最大差异值：<±1.5%(一般值) ；<±2.0%（最大值）
芯片间最大差异值：<±1.5%(一般值) ；<±3.0%（最大值）
* 快速输出电流控制响应: 最小脉宽=35ns (保持输出一致性的条件下)；
* 利用一个外接电阻，可设定16个驱动口的电流输出值；
* 具有施密特触发器输入特性；
* 高速率数据传输，可达25MHz；
* 工作电压范围： 3.3V to 5V；
* 极低的待机电流与工作电流（即VDD电流）；
* 集成输出通道过冲抑制电路
* 采用SSOP-24封装形式（宽体：e=1.0mm；窄体：e=0.635mm）
* 应用于LED显示屏, 可变标志牌, LED交通信号指示等；

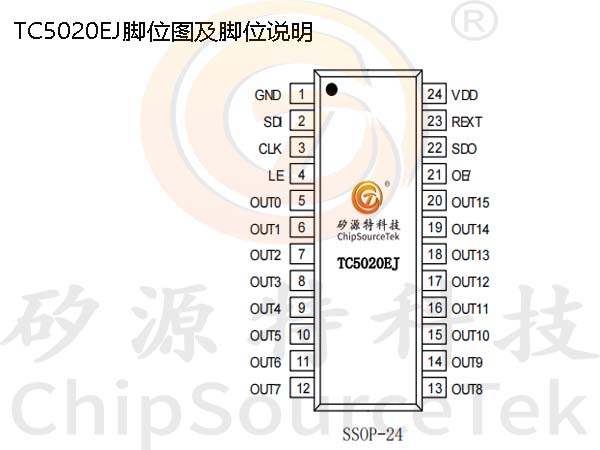

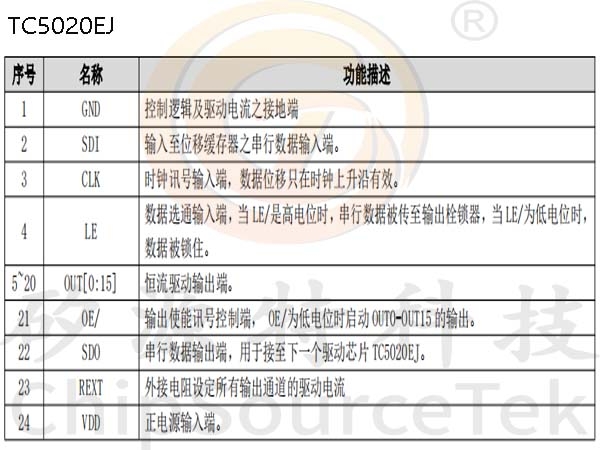

TC5020EJ脚位图及脚位说明:

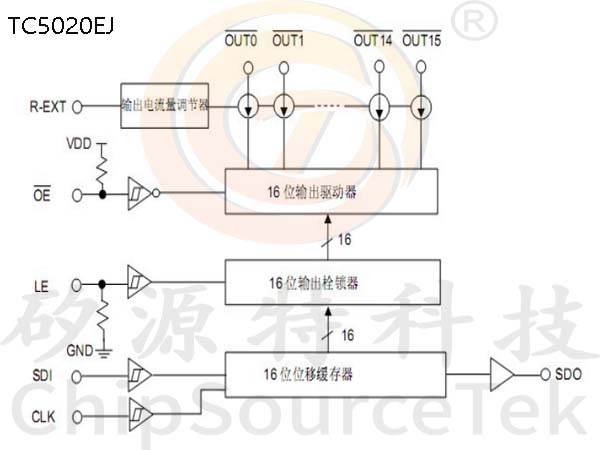

TC5020EJ功能方块图:

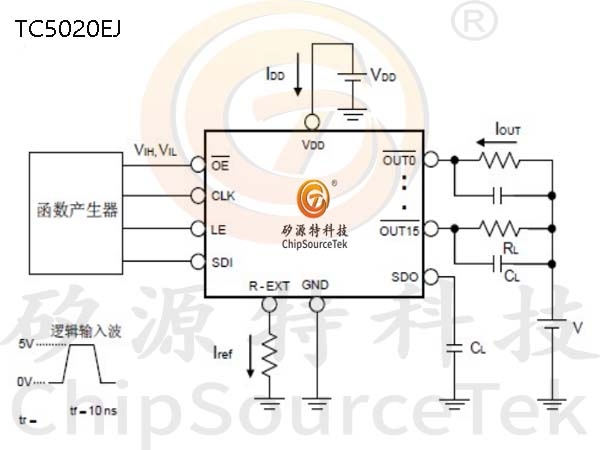

TC5020EJ动态特性的测试电路：
