PT6007B概述:
PT6007B是一款专为保护5～7串锂离子/聚合物电池、磷酸铁锂电池或钛酸锂电池的电池保护芯片，可降低因电池过充，过放，过温和/或过流条件而导致的电池损坏或寿命缩短的风险。
±25mV的过充电检测电压精度保证电池安全的全容量充电。±10mV的电流检测电压精度保证放电过流准确触发。
PT6007B的充电过温保护阈值和放电过温保护阈值可通过外部电阻独立设置。
PT6007B可以直接驱动外部N型充电MOSFET和N型放电MOSFET，并保留特殊的CCTL和DCTL引脚，让客户可根据应用控制充放电MOSFETs。
PT6007B支持多芯片级联以满足更多电池串联的应用。
PT6007B的低功耗设计让电池包在存储阶段只消耗微不足道的电流。
PT6007B特性：
内置高精度电压检测电路：
过充电检测电压：VCOV=4.25V/3.85V/3.65V/2.80V
精度：±25mV
过充电恢复电压：VCOVR=4.15V/3.65V/3.55V/2.5V
过放电检测电压：VCUV=2.80V/2.35V/2.00V/1.20V
精度：±80mV
过放电恢复电压：VCUVR=3.00V/2.55V/2.50V/1.50V
电池均衡启动电压：VBL=VCOVR or △VBL=50mV/75mV/100mV
精度：±25mV
内置三段放电过电流检测电路：
放电过电流1检测电压：VDOC1=50mV/100mV；精度：±10mV
放电过电流2检测电压：VDOC2= 2* VDOC1；精度：±20mV
负载短路检测电压： VSC=5*VDOC1；精度：±50mV
内置充电过电流检测电路：
充电过电流检测电压：VCOC=20mV/40mV/60mV/屏蔽；精度：±30%
内置独立的充电过温和放电过温保护，可通过外部电阻独立设置充电过温保护阈值和放电过温保护阈值
内置充电低温保护
延迟时间TDOC1/TDOC2可通过外部引脚配置
内置电池被动均衡和断线检测功能
支持多芯片级联应用
电子锁功能
关断模式和休眠模式的外部配置引脚
支持磷酸铁锂和钛酸锂电池应用
低消耗电流：
正常工作状态：< 25μA
休眠模式：< 2μA
关断模式：< 2μA
封装：SSOP-24
PT6007B应用：
电动自行车、电动滑板车
电动工具，电动园林工具
备用电池系统
扫地机等
PT6007B订购信息：
|
封装 |
订购型号 |
包装打印 |
产品打印 |
|
SSOP-24
|
PT6007BESSX-YY
|
Tape and Reel
2500 units
|
PT6007B-YY
xxxxxX
|

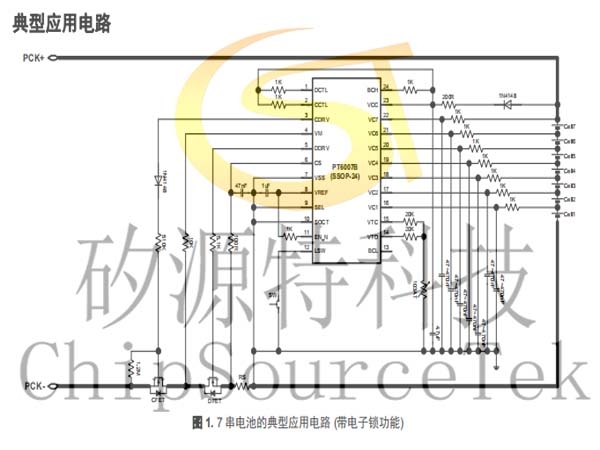

PT6007B典型应用电路：

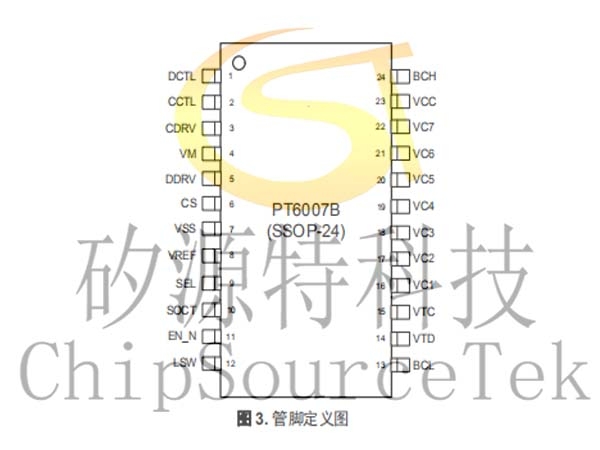

PT6007B管脚定义图：
PT6007B管脚描述：
PT6007B简化�？橥�：
