PT6303概述：
PT6303是一款专为保护3串锂离子/聚合物电池的电池保护芯片，可降低因电池过充，过放，过温和/或过流条件而导致的电池损坏或寿命缩短的风险。
超小型的封装和最少的外部元件需求使芯片易于整合至空间有限的电池包里。
±25mV的过充电检测电压精度保证电池安全的全容量充电。±10mV的电流检测电压精度保证放电过流准确触发。
PT6303的低功耗设计让电池包在存储阶段只消耗微不足道的电流。
PT6303特点：
内置高精度电压检测电路：
过充电检测电压：
VCOV = 4.2V to 4.375V；25mV/step
精度：±25mV
过充电滞后电压：
VCOVR = VCOV - VΔCOV (0~300mV, 100mV/step)
精度：±25mV
过放电检测电压：
VCUV=2.3V to 2.9V；0.2V/step
精度：±50mV
过放电滞后电压：
VCUVR = VCUV + VΔCUV (0.3V~0.9V, 0.2V/step)
精度：±80mV
内置三段放电过电流检测电路：
过电流 1 检测电压：
VPDOC1= 50mV / 75mV / 100mV / 150mV
精度：±10mV
过电流 2 检测电压：
VPDOC2= 2* VPDOC1
精度：±20mV
负载短路检测电压：
VPSC=4* VPDOC1
精度：±50mV
充电过电流检测电路：
VPCOC = 20mV / 30mV/ 40mV / Disable
精度：±6mV@20mV
温度保护电路：
放电过温保护 DOT
充电过温保护 COT
低消耗电流：
工作状态时：< 20μA
休眠状态时：< 3μA
封装：MSOP-10、SSOP-10
PT6303应用：
电动工具
PT6303订购信息：
|
封装
|
温度范围
|
订购型号
|
包装打印
|
产品打印
|
|
MSOP-10
|
-40℃~85℃
|
PT6303EMSJ-YY
|
Tape and Reel
3000 units
|
PT6303
YY
xxxxxX
|
|
SSOP-10
|
-40℃~85℃
|
PT6303ESSJ-YY
|
Tape and Reel
4000 units
|
PT6303
YY
xxxxxX
|
|
料号
|
过压保护
阈值
[VCOV]
|
过压保护
迟滞
[△VCOV]
|
欠压保护
阈值
[VCUV]
|
欠压保护
迟滞
[△VCUV]
|
一级放电
过流阈值
[VPDOC1]
|
充电过流
阈值
[VPCOC]
|
二级放电
过流延迟
[TPDOC2]
|
放电过温
保护阈值
[tDOT]
|
充电过温
保护阈值
[tCOT]
|
|
PT6303
EMSJ-AA
|
4.225 V
|
200 mV
|
2.70 V
|
0.3 V
|
100 mV
|
20 mV
|
100 mS
|
70℃
|
50℃
|
|
PT6303
EMSJ-AB
|
4.200 V
|
100 mV
|
2.70V
|
0.3 V
|
50 mV
|
Disable
|
100 mS
|
70℃
|
50℃
|
|
PT6303
EMSJ-AC
|
4.225 V
|
200 mV
|
2.70 V
|
0.3 V
|
100 mV
|
Disable
|
100 mS
|
70℃
|
50℃
|
|
PT6303
EMSJ-AD
|
4.275
|
200 mV
|
2.50 V
|
0.5 V
|
50 mV
|
30 mV
|
100 mS
|
70℃
|
50℃
|
|
PT6303
EMSJ-AE
|
4.250 V
|
200 mV
|
2.70 V
|
0.5 V
|
50 mV
|
30 mV
|
100 mS
|
70℃
|
50℃
|
|
PT6303
EMSJ-AF
|
4.225 V
|
200 mV
|
2.70 V
|
0.3 V
|
150 mV
|
Disable
|
100 mS
|
70℃
|
50℃
|
|
PT6303
ESSJ-AF
|
4.225 V
|
200 mV
|
2.70 V
|
0.3 V
|
150 mV
|
Disable
|
100 mS
|
70℃
|
50℃
|

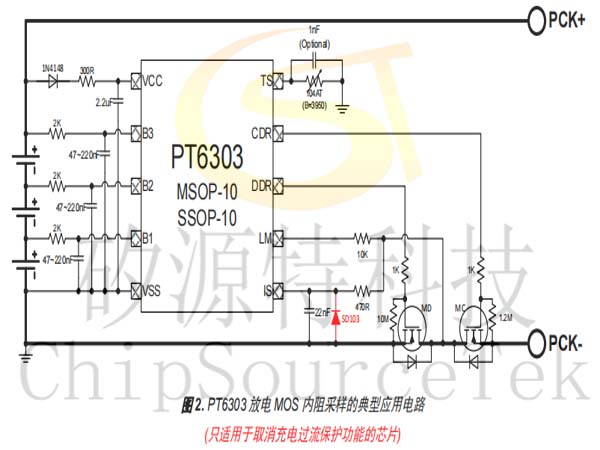

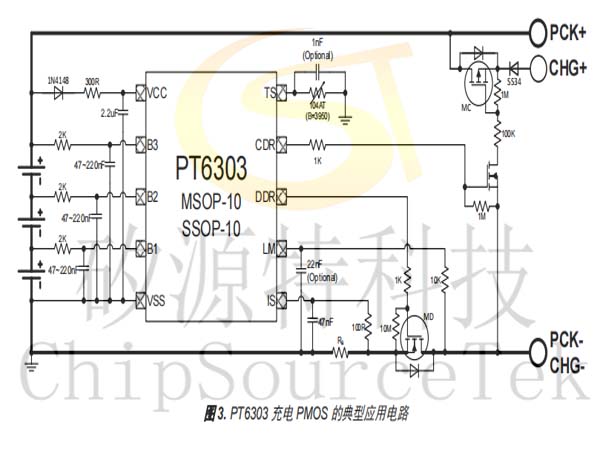

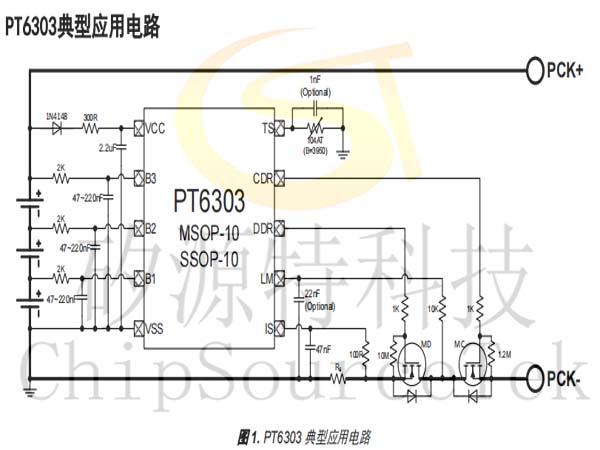

PT6303典型应用电路：

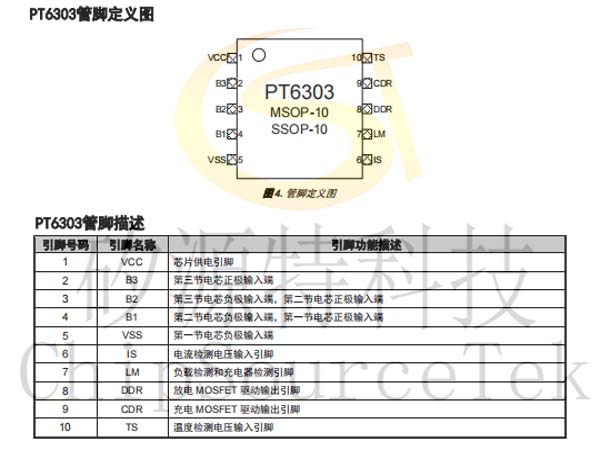

PT6303管脚定义图及描述：

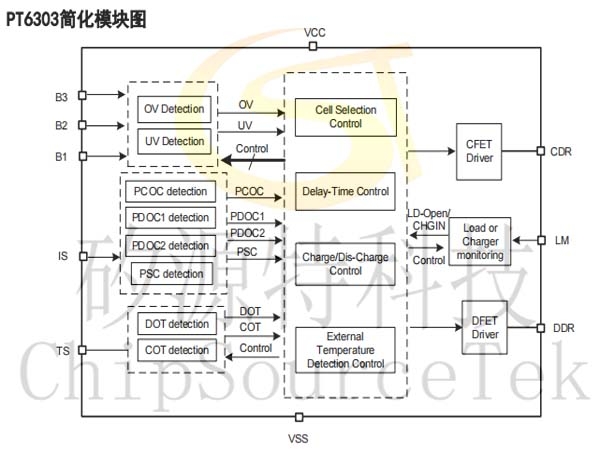

PT6303简化�？橥�：
