PT6302概述:
PT6302是一款专为保护2串锂离子/聚合物电池的电池保护芯片，可降低因电池过充，过放，过温和/或过流条件而导致的电池损坏或寿命缩短的风险。
超小型的MSOP-10封装和最少的外部元件需求使芯片易于整合至空间有限的电池包里。
±25mV 的过充电检测电压精度保证电池安全的全容量充电。±10mV 的电流检测电压精度保证放电过流准确触发。
PT6302的低功耗设计让电池包在存储阶段只消耗微不足道的电流。
PT6302特点:
*内置高精度电压检测电路：
-过充电检测电压：
VCOV=4.2V to 4.375V；25mV/step
精度：±25mV
-过充电滞后电压：
VCOVR=VCOV-VΔCOV (0~300mV, 100mV/step)
精度：±25mV
-过放电检测电压：
VCUV=2.3V to 2.9V；0.2V/step
精度：±50mV
-过放电滞后电压：
VCUVR=VCUV+VΔCUV (0.3V~0.9V, 0.2V/step)
精度：±80mV
*内置三段放电过电流检测电路：
-过电流1检测电压：
VPDOC1=50mV/75mV/100mV/150mV
精度：±10mV
-过电流2检测电压：
VPDOC2=2* VPDOC1
精度：±20mV
-负载短路检测电压：
VPSC=4* VPDOC1
精度：±50mV
*充电过电流检测电路：
VPCOC=20mV/30mV/40mV/Disable
精度：±6mV@20mV
*温度保护电路
-放电过温保护DOT
-充电过温保护COT
*低消耗电流：
-工作状态时：<20μA
-休眠状态时：<3μA
*封装：MSOP-10
PT6302应用:
电动工具
吸尘器等家用设备
移动电源等储能设备
PT6302订购信息:
|
封装
|
温度范围
|
订购型号
|
包装打印
|
产品打印
|
|
MSOP-10 |
-40℃~85℃ |
PT6302EMSJ-YY |
Tape and Reel 3000 units |
PT6302 YY xxxxxX |

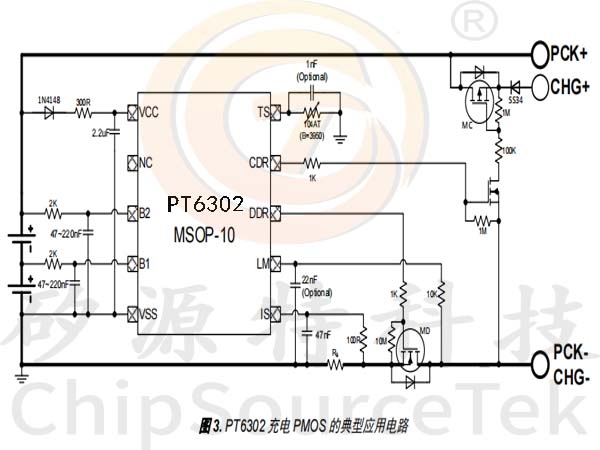

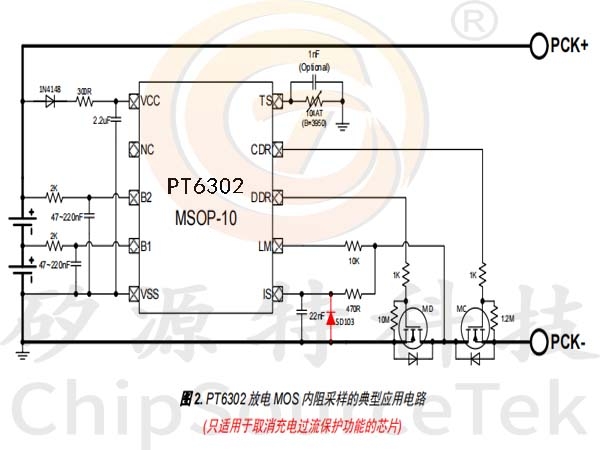

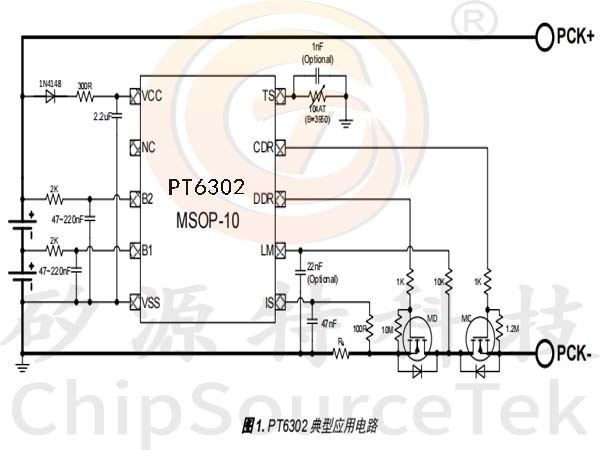

PT6302典型应用电路:

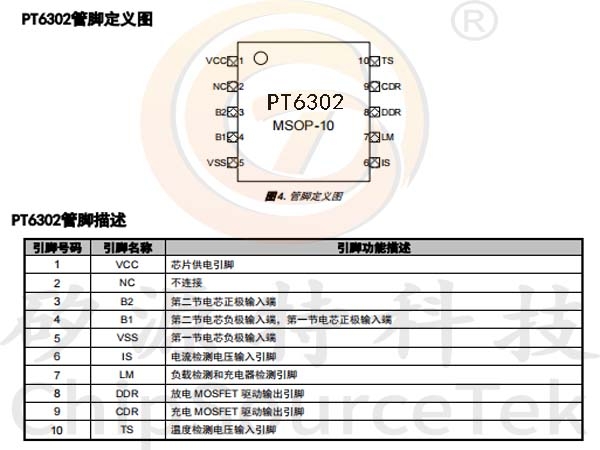

PT6302管脚定义及描述:

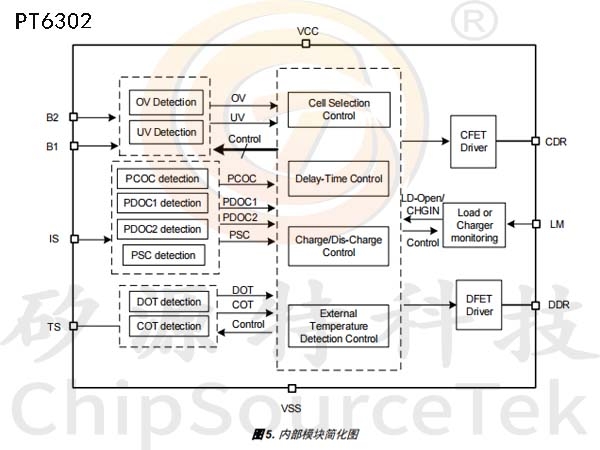

PT6302简化�？橥�：
