CST4054B概述
CST4054B是一个完善的单片锂离子电池恒流/恒压线形电源管理芯片。
CST4054B薄的尺寸和小的外包装使它便于便携应用。更值得一提的是，CST4054B专门设计适用于USB的供电规格。得益于内部的MOSFET结构，在应用上不需要外部电阻和阻塞二极管。在高能量运行和高外围温度时，热反馈可以控制充电电流以降低芯片温度。充电电压被限定在4.2V，充电电流通过外部电阻调节。在达到目标充电电压后，当充电电流降低到设定值的1/10时，CST4054B就会自动结束充电过程。当输入电压（交流适配器或USB 电源）被拿掉时，CST4054B自动进入一个低电流状态，将电池漏电流降至1uA 以下，也可以将CST4054B设置于停机模式，使电源供电电流降至25μA。CST4054B确保电池接反时芯片自动进入保护状态，确保IC不被击穿导致电池自放电引起事故。其余特性包括：充电电流监测，输入低电压闭锁，自动重新充电和充电已满及开始充电的标志。
CST4054B采用SOT23-5L小型封装
CST4054B特性
最大充电电流可达500mA
不需要MOSFET，传感电阻和阻塞二极管
恒电流/恒电压运行和热度调节使得电池管
理效力最高，电池无过热的危险
精度达到±1%的4.2V预设充电电压
集成完整的充电状态显示
1/10充电电流终止
待机模式下的供电电流为25μA
2.9V涓流充电阈值电压
软启动限制浪涌电流电流
电池反接保护
CST4054B采用SOT23-5L小型封装

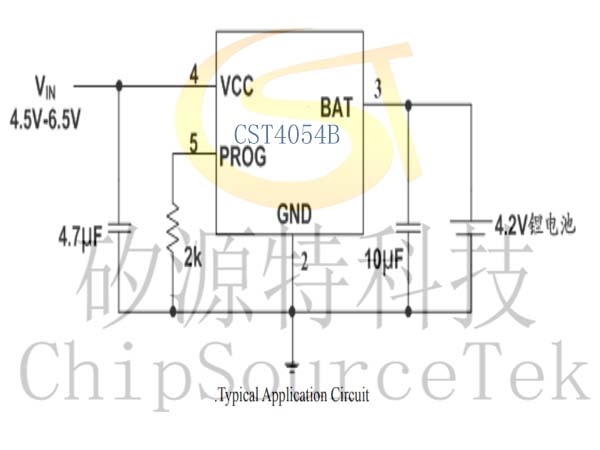

CST4054B典型应用电路图

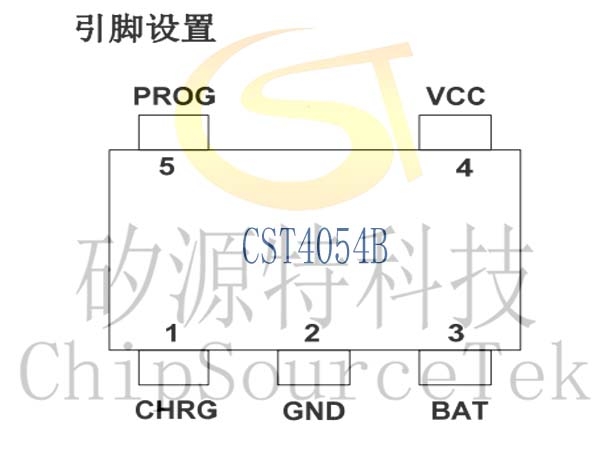

CST4054B引脚排列

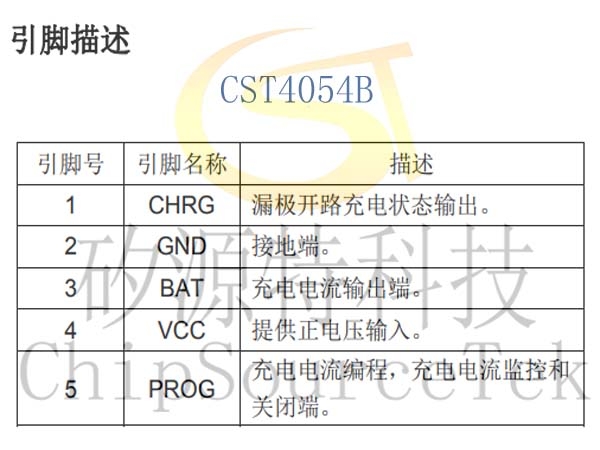

CST4054B引脚描述
