TP4066H描述:
TP4066H是一款输入电源30V高耐压具备OVP保护功能完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8/DFN2*2-8 封装与较少的外部元件数目使得TP4066H成为便携式应用的理想选择。TP4066H可以适合USB电源和适配器电源工作。TP4066H的CE、TEMP、CHRG、STDBY端口的耐压最高也可达到30V。
由于采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压4.2V,4.35V,4.4V而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，TP4066H将自动终止充电循环。
当输入电压（交流适配器或USB电源）被拿掉时，TP4066H自动进入一个低电流状态，将电池漏电流降至1uA以下。TP4066H在有电源时也可置于停机模式，从而将供电电流降至100uA。TP4066H的其他特点包括电池温度检测、输入欠压闭锁、输入过压保护、自动再充电、CE使能端控制和两个用于指示充电、结束的LED状态引脚。
TP4066H特点:
最高 30V 电源输入(需按典型电路应用) ·高达 1000mA 的可编程充电电流
用于单节锂离子电池
恒定电流/恒定电压操作，有温度自适应可实现充电速率最大化
精度达到±1%的预设充电电压
用于电池电量检测的充电电流监控器输出
充满截止电压为：4.2 V,4.35V,4.4V ·输入电压 6.5V 时芯片 OVP 保护
充电状态双输出、无电池和故障状态显示
C/10 充电终止
涓流电流 20%、支持电池 0V 充电
无电源时电池漏电小于 1uA ·2.9V涓流充电
锂电池正负极反接保护
软启动限制了浪涌电流
电池温度监测功能
2种封装，采用8引脚ESOP/DFN2*2
TP4066H应用:
蓝牙音箱
台灯
各种移动式设备、各种充电器
电子烟

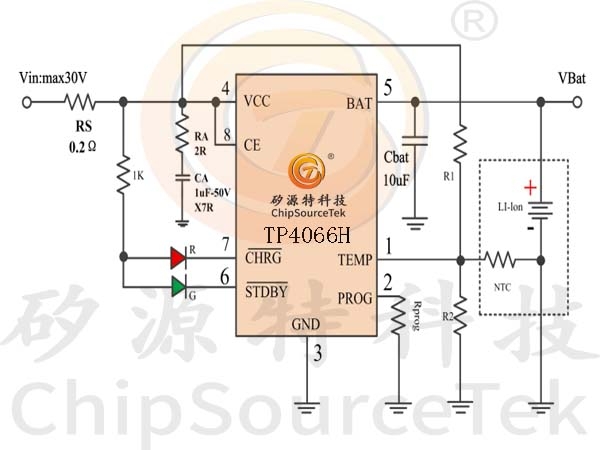

TP4066H典型应用:
TP4066H封装/订购信息:
.jpg) ESOP8 封装 (底部带有散热片需接地)
|
订单型号
TP4066H-42/44-ESOP8
器件标记:
BYYWWH→4.2V/4.4V（片�。�
印章说明：
TP4066
BYYWWH
H 为固定标识
BYYWWH：可片选电压（CE=VIn：4.2V ,CE=NC：4.4V)
AYYWWH：电压（固定输出电压 4.35V)
YYWW 是生产批号，可变
|
 DFN2*2-8 封装
(底部带有散热片需接地)
|
订单型号
TP4066H-42/44-DFN228 TP4066H-435-DFN228 器件标记:
BYMH→4.2V/4.4V（片选） AYMH→4.35V（固定输出电压） 印章说明：
4066 BYMH H 为固定标识, BYMH：可片选电压（CE=VIn：4.2V ,CE=NC：4.4V) AYWH：电压（固定输出电压 4.35V) YM 是生产批号，可变 Y 为年份 M 为月份 |

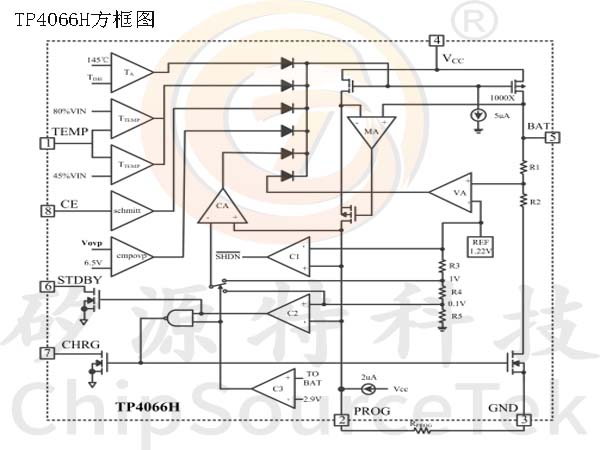

TP4066H方框图:

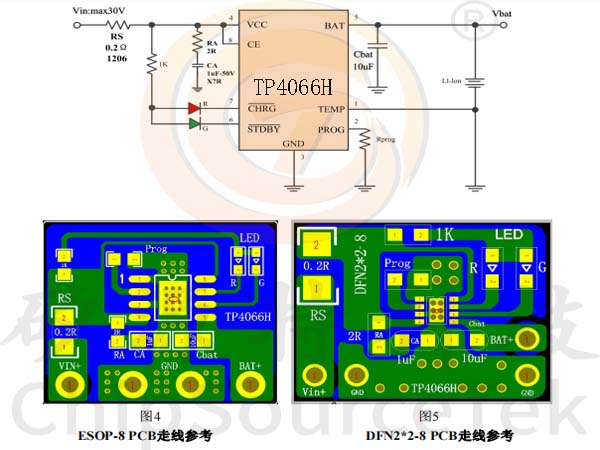

TP4066H原理图及PCB走线参考图(TEMP功能未使用，该引脚接地)：
