NY8A054E概述：
NY8A054E是以EPROM作为内存的8位元微控制器，专为多组PWM的应用设计。例如灯控，�？爻涤τ�。采用CMOS制程并同时提供客户低成本、高性能、及高性价比等显著优势。NY8A054E核心建立在RISC精简指令集架构 可以很容易地做编辑和控制，共有55条指令。除了少数指令需要2个时序，大多数指令都是1个时序即能完成，可 以让使用者轻松地以程控完成不同的应用。因此非常适合各种中低记忆容量但又复杂的应用。
在I/O的资源方面，NY8A054E有14根弹性的双向I/O脚，每个I/O脚都有单独的暂存器控制为输入或输出脚。而且每 一个I/O脚位都有附加的程控功能如上拉或下拉电阻或开漏极(Open-Drain) 输出。此外针对红外线摇控的产品方 面，NY8A054E内建了可选择频率的红外载波发射口。
NY8A054E有三组计时器，可用系统频率当作一般的计时的应用或者从外部讯号触发来计数。另外NY8A054E 提供5组10位元分辨率的PWM输出，1组蜂鸣器输出可用来驱动马达、LED、或蜂鸣器等等。
NY8A054E采用双时钟机制，高速振荡或者低速振荡都可以分别选择内部RC振荡或外部Crystal输入。在双时钟机制 下，NY8A054E可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode)与睡 眠模式(Halt mode)可节省电力消耗延长电池寿命。并且微控制器在使用内部RC高速振荡时，低速振荡可以同时使用 外部精准的Crystal计时。可以维持高速处理同时又能精准计算真实时间。
在省电的模式下如待机模式(Standby mode)与睡眠模式(Halt mode)中，有多种事件可以触发中断唤醒NY8A054E进入正常操作模式(Normal) 或 慢速模式(Slow mode) 来处理突发事件。
NY8A054E功能：
宽广的工作电压：
2.0V ~ 5.5V @系统频率 ≦8MHz。
2.2V ~ 5.5V @系统频率 > 8MHz。
宽广的工作温度：-40°C ~ 85°C。
2Kx14 bits EPROM。
128 bytes SRAM。
14 根可分别单独控制输入输出方向的I/O脚(GPIO)、PA[7:0]、PB[5:0]。 ? PA[5:0] 及 PB[3:0] 可选择输入时使用内建下拉电阻。
PA[7: 0] 及 PB[5:0] 可选择输入时使用上拉电阻。
PB[5:0] 可选择开漏极输出(Open-Drain)。
PA[5] 可选择当作输入或开漏极输出(Open-Drain)。
8 层程式堆栈(Stack)。
存取资料有直接或间接定址模式。
一组 8 位元上数计时器(Timer0)包含可程式化的频率预除线路。
二组 10 位元下数计时器(Timer1, 3)可选重复载入或连续下数计时。
五个 10 位元脉冲宽度调变(PWM1, 2, 3, 4, 5)，PWM1/2 共用Timer1; PWM3/4/5 共用Timer3。
一个蜂鸣器输出(BZ1)。
38/57KHz红外线载波频率可供选择，同时载波之极性也可以根据数据作选择。
内建准确的低电压侦测电路(LVD)。
内建准确的电压比较器(Voltage Comparator)。
内建上电复位电路(POR)。
内建低压复位功能(LVR)。
内建看门狗计时(WDT)，可由程式固件控制开关。
内建电阻频率转换器(RFC)功能。
双时钟机制，系统可以随时切换高速振荡或者低速振荡。
高速振荡：E_HXT (超过 6MHz外部高速石英振荡)
E_XT (455K~6MHz外部石英振荡)
I_HRC (1~20MHz内部高速RC振荡)
低速振荡：E_LXT (32KHz外部低速石英振荡)
I_LRC (内部 32KHz低速RC振荡)
四种工作模式可随系统需求调整电流消耗：正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode) 与 睡眠模式(Halt mode)。
八种硬件中断：
Timer0 溢位中断。
Timer1 借位中断。
Timer3 借位中断。
WDT 中断。
Timer3 借位中断。
WDT 中断。
PA/PB 输入状态改变中断。
两组外部中断输入。
低电压侦测中断。
NY8A054E在待机模式(Standby mode)下的八种唤醒中断：
Timer0 溢位中断。
Timer1 借位中断。
Timer3 借位中断。
WDT 中断。
PA/PB 输入状态改变中断。
两组外部中断输入。
低电压侦测中断。
NY8A054E在睡眠模式(Halt mode)下的四种唤醒中断：
WDT 中断。
WDT 中断。
PA/PB 输入状态改变中断。
两组外部中断输入。
NY8A054E 与 NY8A054D 的主要差异:
|
Item |
Function |
NY8A054E |
|
|
1 |
PortA input pull-high resistor |
PA[7:0] |
|
|
2 |
PortA input pull-low resistor |
PA[5:0] |
|
|
3 |
Low Voltage Detector(LVD) voltage level |
16 voltage levels |
|
|
4 |
Comparator structure |
shared with LVD |
|
|
5 |
PortA, PortB wake-up default status |
default: disable |
|
|
6 |
Input Voltage Schmitt Trigger |
Enable/Disable |
|
|
7 |
Recommended Operating Voltage |
NY8A054E LVR default and recommended voltage are lower than NY8A054D. |
|

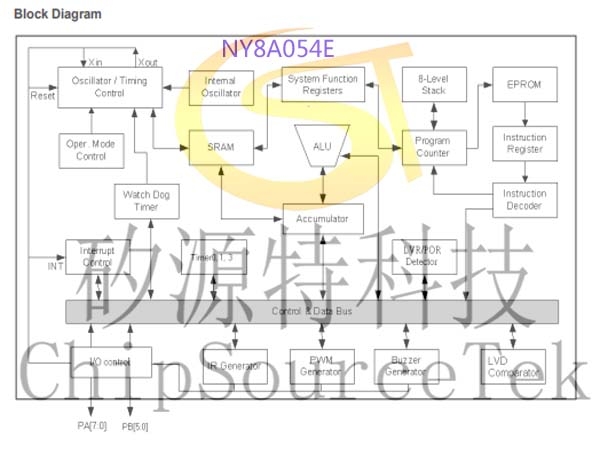

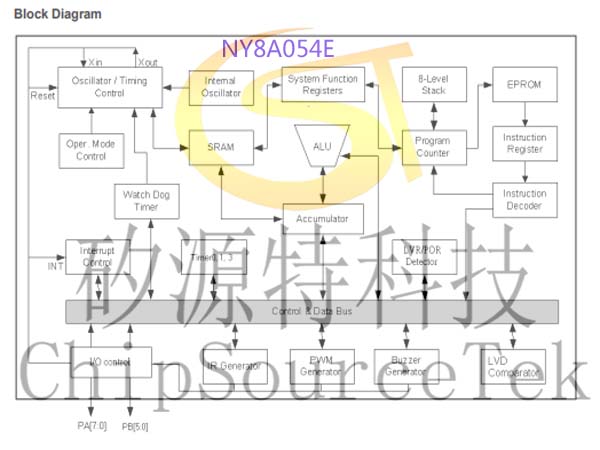

NY8A054E Block Diagram:
NY8A054E Pin Assignment

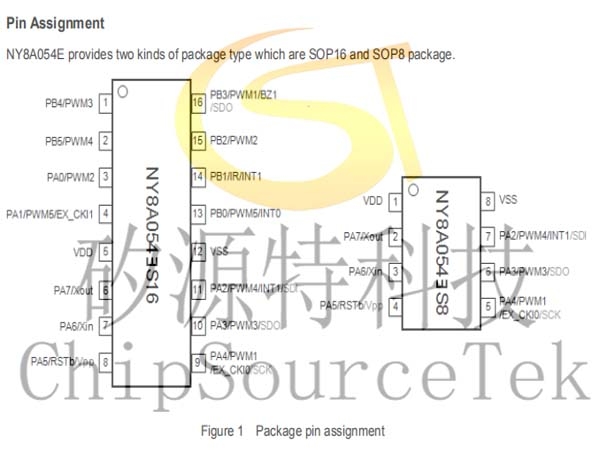

NY8A054E provides two kinds of package type which are SOP16 and SOP8 package.

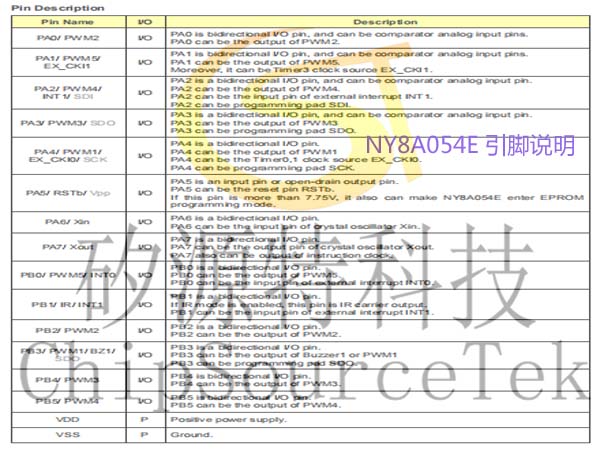

NY8A054E Pin Description：
NY8A054E Pin Description：
