ZH32L030简介:
ZH32L030系列微控制器采用高性能的32位ARM® Cortex®-M0+内核，宽电压工作范围的MCU。嵌入高达64Kbytes flash 和 8Kbytes SRAM 存储器，最高工作频率48MHz。包含多种不同封装类型多款产品。芯片集成多路I2C、SPI、USART等通讯外设，1路12bit ADC，5个16bit定时器，以及2路比较器。
ZH32L030系列微控制器的工作温度范围为-40℃~85℃，工作电压范围1.7V~5.5V。芯片提供sleep和stop低功耗工作模式，可以满足不同的低功耗应用。
ZH32L030系列微控制器适用于多种应用场景，例如控制器、手持设备、PC外设、游戏和GPS平台、工业应用等。
ZH32L030产品特性:
内核
— 32位ARM® Cortex®-M0+
— 最高48MHz工作频率
存储器
— 最大64Kbytes flash存储器
— 最大8Kbytes SRAM
时钟系统
— 内部4/8/16/22.12/24MHz RC振荡器(HSI)
— 内部32.768KHz RC振荡器(LSI)
— 4~32MHz晶体振荡器(HSE)
— 32.768KHz低速晶体振荡器(LSE)
— PLL（支持对HSI或者HSE的2倍频）
电源管理和复位
— 工作电压：1.7V~5.5V
— 低功耗模式: Sleep和Stop
— 上电/掉电复位 (POR/PDR)
— 掉电检测复位 (BOR)
— 可编程的电压检测 (PVD)
通用输入输出(I/O)
— 多达30个I/O，均可作为外部中断
— 驱动电流 8mA
— 4个GPIO支持超强灌电流，可配置为80mA/60mA/40mA/20mA
3通道DMA控制器
1x12-bit ADC
— 支持 最多10个外部输入通道
— 输入电压转换范围: 0~VCC
定时器
— 1个16bit 高级控制定时器（TIM1）
— 4个通用的16位定时器（TIM3/TIM14/TIM16/TIM17）
— 1个低功耗定时器(LPTIM)，支持从 stop 模式唤醒
— 1个独立看门狗定时器 (IWDT)
— 1个窗口看门狗定时器 (WWDT)
— 1个SysTick timer
— 1个IRTIM
RTC
通讯接口
— 2个串行外设接口(SPI)
— 2个通用同步/异步收发器(USART)，支持自动波特率检测
— 1个I2C接口，支持标准模式 (100kHz)、快速模式 (400kHz)，支持7位寻址模式
支持4位7段共阴极LED数码管
— 可循环扫描1位、2位、3位、4位数字
硬件CRC-32�？�
2个比较器
唯一 UID
串行单线调试 (SWD)
工作温度：-40~85℃
封装
LQFP32,QFN32,TSSOP20,QFN20,SSOP24
ZH32L030功能模块:

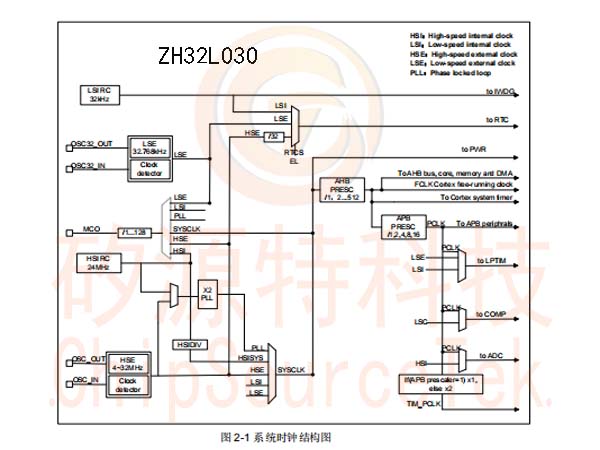

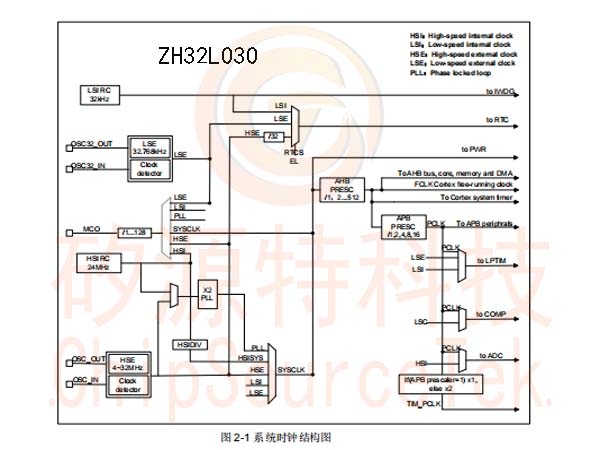

ZH32L030系统时钟结构图:

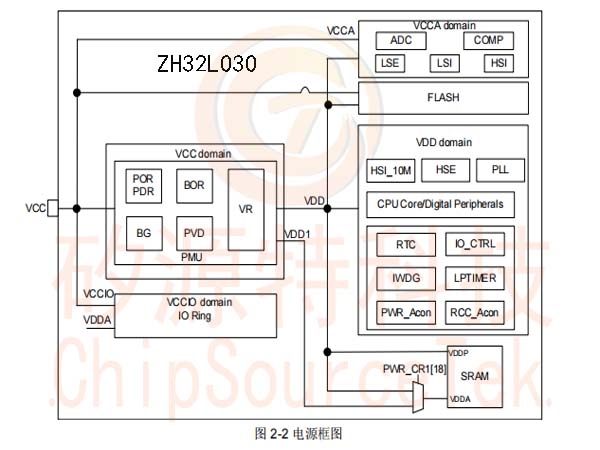

ZH32L030电源框图：

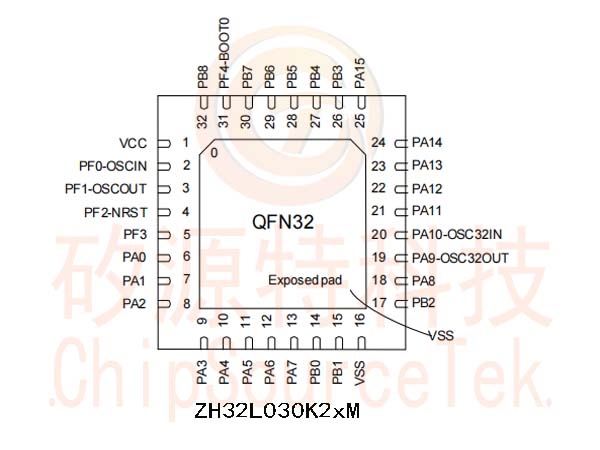

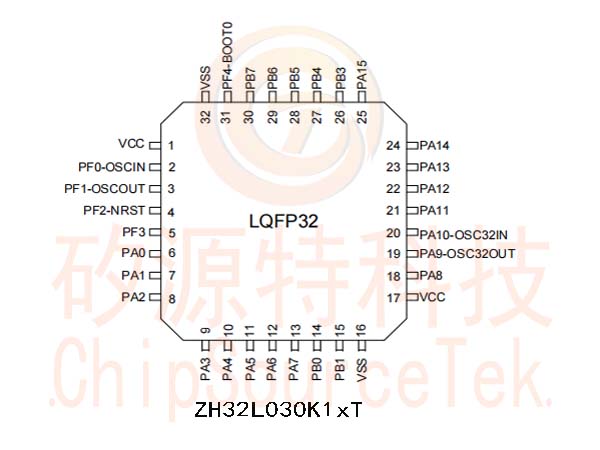

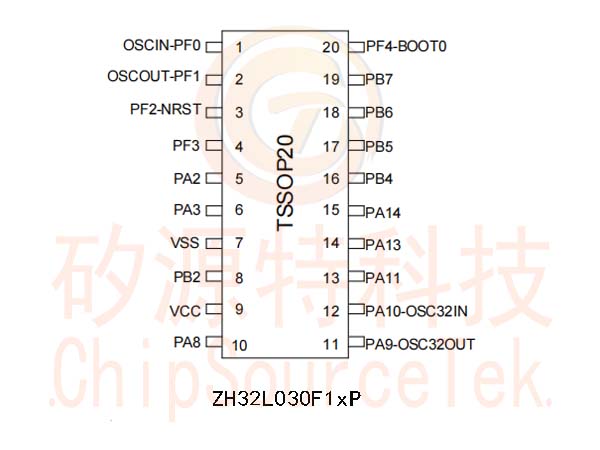

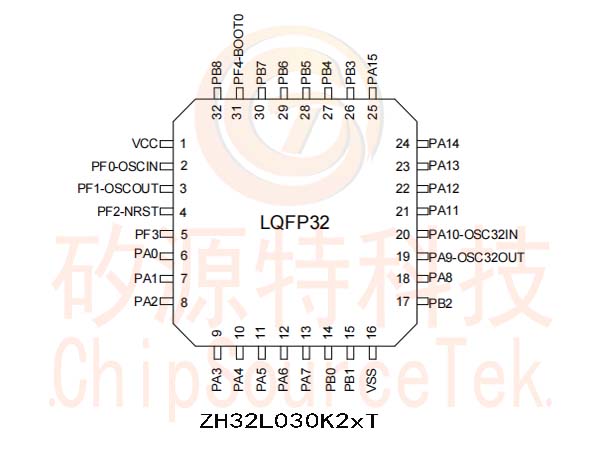

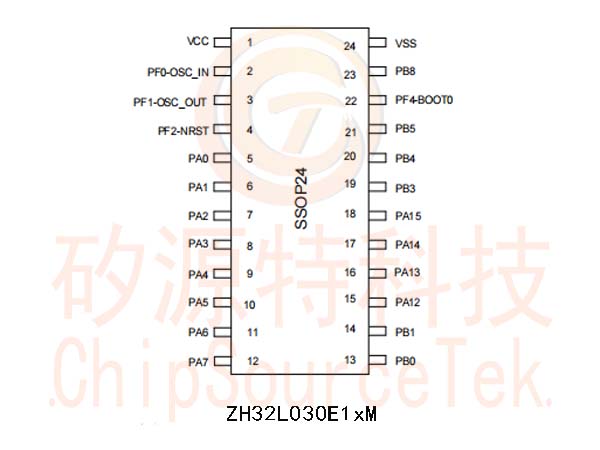

ZH32L030引脚配置：

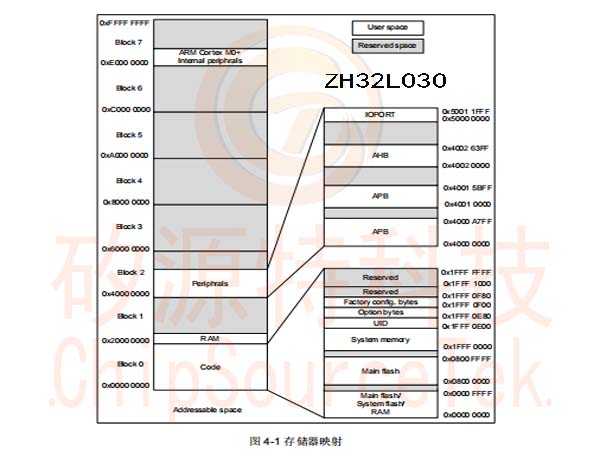

ZH32L030存储器映射:

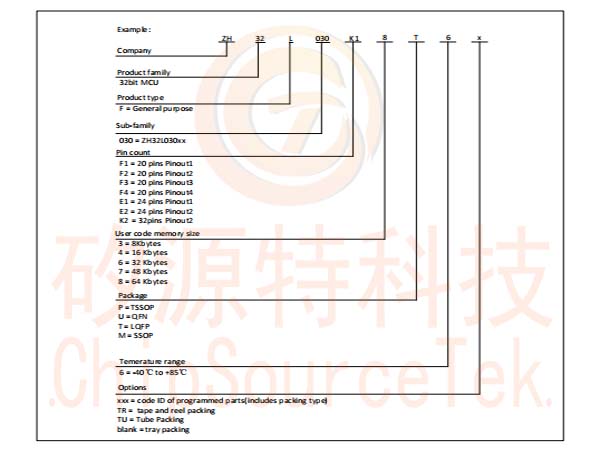

ZH32L030订购信息:
