ZH32L072简介:
ZH32L072系列微控制器采用高性能的32位ARM® Cortex®-M0+内核，宽电压工作范围的MCU。嵌入高达128Kbytes flash和16Kbytes SRAM存储器，最高工作频率72MHz。包含多种不同封装类型多款产品。芯片集成多路I2C、SPI、USART等通讯外设，1路12bit ADC，1路DAC，13个定时器，1个USB2.0，1个CAN，3路比较器，5路运算放大器，1个LCD驱动器。
ZH32L072系列微控制器的工作温度范围为-40℃~85℃，工作电压范围1.7V~5.5V。芯片提供sleep和stop低功耗工作模式，可以满足不同的低功耗应用。
ZH32L072系列微控制器适用于多种应用场景，例如控制器、手持设备、PC外设、游戏和GPS平台、工业应用等。
ZH32L072产品特性:
*内核
—32位 ARM® Cortex® -M0+
— 最高72MHz工作频率
*存储器
— 最大128K/96K/64K/32K bytes flash存储器
— 最大16K/12K/8K/4K bytes SRAM
*时钟系统
— 外部高速晶振(HSE) 4~32MHz
— 外部低速晶振(LSE) 32.768KHz
— 内部 高速时钟(HSI) 4/8/16/22.12/24MHz
— 内部 低速时钟(LSI) 32KHz
— PLL支持对HSI或HSE的2/3倍频
*电源管理和复位
— 工作电压：1.7V~5.5V
— 低功耗模式: Sleep 和 Stop
— 上电/掉电复位 (POR/PDR)
— 掉电检测复位 (BOR)
— 可编程的电压检测 (PVD)
*通用输入输出(I/O)
— 多达58个I/O，均可作为外部中断
— 驱动电流8mA
*7通道DMA控制器
*1 x 12-bit ADC
— 支持 最多16个外部输入通道
— 输入电压转换范围: 0~VCC
*1 x 12-bit DAC，支持2个通道
*3路比较器
*3路运算放大器
*支持8*36/4*40 LCD
*13 个定时器
— 1个 16bit 高级控制定时器（TIM1）
— 1个 32bit 通用定时器（TIM2）
— 5个 16bit 通用定时器（TIM3/14/15/16/17）
— 2个基本定时器(TIM6/TIM7)
— 1个低功耗定时器(LPTIM)
— 1个独立看门狗定时器 (IWDT)
*1 个窗口看门狗定时器 (WWDT)
*1 个 SysTick timer
*RTC
*通讯接
— 2 个串行外设接口(SPI)，带 I2S 功能
— 4 个通用同步/异步收发器(USART)，支持自动波特率检测，其中2个支持ISO7816，LIN，IrDA
— 2 个I2C接口，支持标准模式 (100kHz)、 快速模式 (400kHz)，支持7位/10位寻址模式，支持 SMBus/PMBus
— 1 路 USB 2.0 全速接口
— 1 路 CAN 2.0B 标准通讯接口
*硬件 CRC-32 �？�
*硬件 32 位除法器
*唯一 UID
*串行单线调试 (SWD)
*工作温度：-40~85℃
*封装 LQFP64, LQFP48, QFN32, LQFP32
ZH32L072功能�？�:
ZH32L072时钟系统:
CPU启动后默认系统时钟频率为 HSI 8MHz，在程序运行后可以重新配置系统时钟频率和系统时钟源。可
以选择的高频时钟有：
*一个 4/8/16/22.12/24 MHz 可配置的内部高精度 HSI 时钟。
*一个 32 kHz 可配置的内部 LSI 时钟。
*4~32 MHz HSE 时钟，并且可以使能 CSS 功能检测 HSE。如果 CSS fail，硬件会自动转换系统时钟为HSI，HSI 频率由软件配置，同时 CPU NMI 中断产生。
*一个 32.768KHz LSE 时钟。
*PLL 时钟，PLL 源可以选择 HSI 和 HSE。如果选择 HSE 源，当CSS使能并且CSS fail 时，关闭PLL和HSE，硬件选择系统时钟源为 HSI。
AHB时钟可以基于系统时钟分频，APB时钟可以基于AHB时钟分频。AHB和APB时钟频率最高为72MHz。
ZH32L072电源管理:

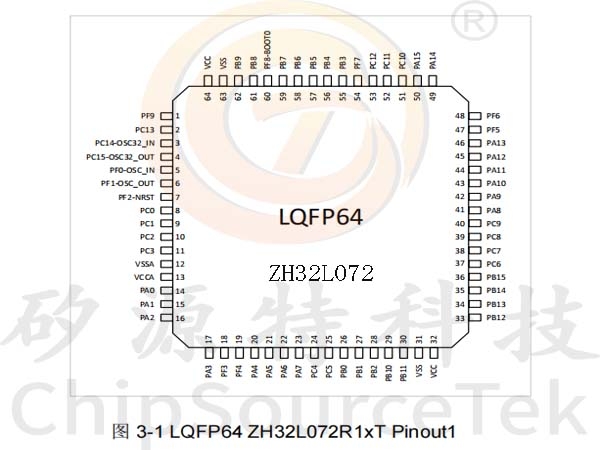

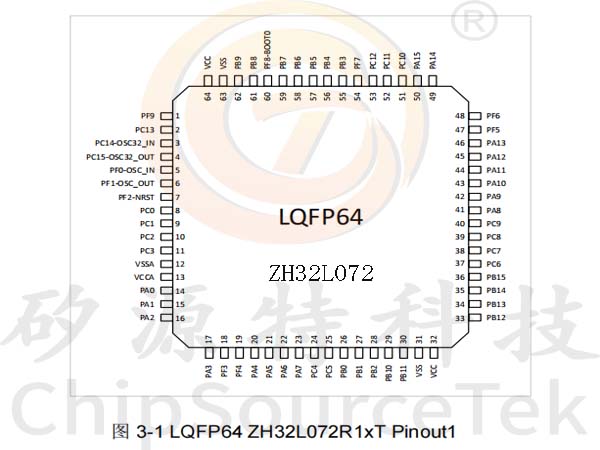

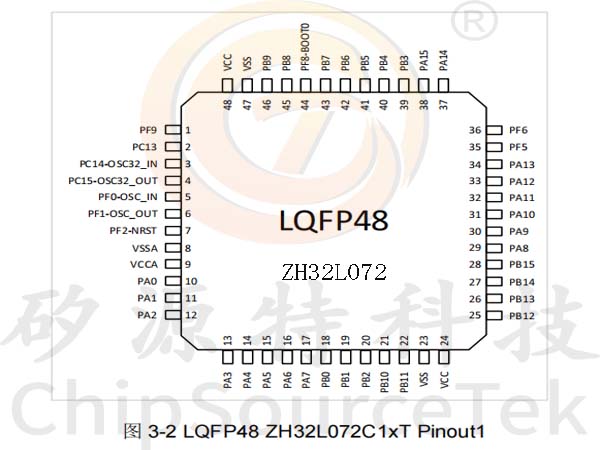

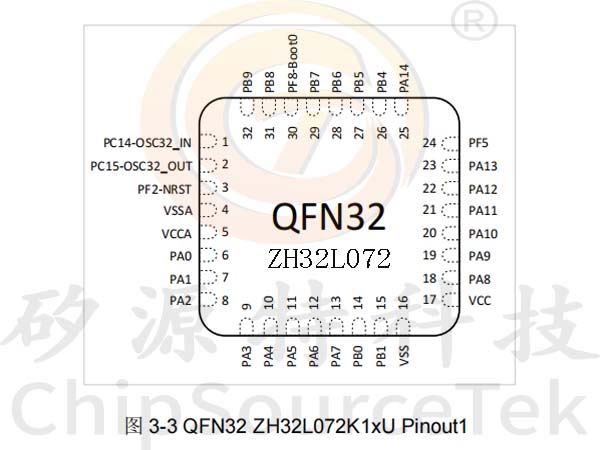

ZH32L072引脚配置:

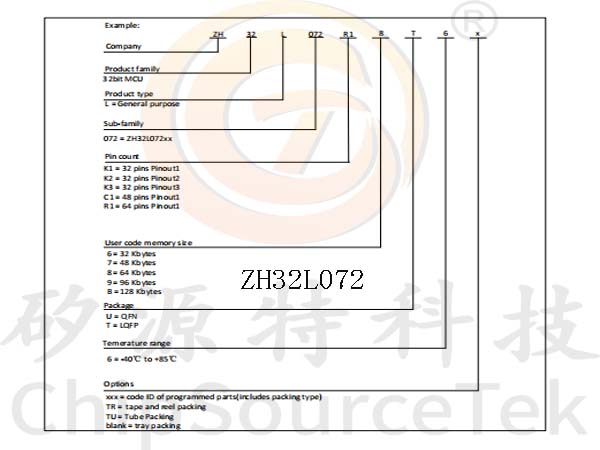

ZH32L072订购信息:
