ZH32F002B简介:
ZH32F002B系列微控制器采用高性能的32位ARM® Cortex®-M0+内核，宽电压工作范围的MCU。嵌入24Kbytes Flash和3Kbytes SRAM存储器，最高工作频率24MHz。包含多种不同封装类型多款产品。芯片集成I2C、SPI、USART等通讯外设，1路12bit ADC，2个16bit定时器，以及2路比较器。
ZH32F002B系列微控制器的工作温度范围为-40°C~ 85°C，工作电压范围1.7V ~ 5.5V。芯片提供sleep/stop低功耗工作模式，可以满足不同的低功耗应用。
ZH32F002B系列微控制器适用于多种应用场景，例如控制器、手持设备、PC外设、游戏和GPS平台、工业应用等。
ZH32F002B产品特性:
内核
— 32位ARM® Cortex® - M0+
— 最高24MHz工作频率
存储器
— 24Kbytes Flash存储器
— 3Kbytes SRAM
时钟系统
— 内部24MHz RC振荡器 (HSI)
— 内部32.768KHz RC振荡器 (LSI)
— 32.768KHz低速晶体振荡器 (LSE)
— 外部时钟输入
电源管理和复位
— 工作电压：1.7V~5.5V
— 低功耗模式: Sleep/Stop
— 上电/掉电复位 (POR/PDR)
— 掉电检测复位 (BOR)
通用输入输出 (I/O)
— 多达18个I/O，均可作为外部中断
— 驱动电流8mA
1 x 12-bit ADC
— 支持最多8个外部输入通道，2个内部通道
— VADC-REF内部1.5V，VCC
定时器
— 1个16bit高级控制定时器 (TIM1)
— 1个通用的16位定时器 (TIM14)
— 1个低功耗定时器 (LPTIM)，支持从stop模式唤醒
— 1个独立看门狗定时器 (IWDT)
— 1个SysTick timer
通讯接口
— 1个串行外设接口 (SPI)
— 1个通用同步/异步收发器 (USART)，支持自动波特率检测
— 1个I2C接口，支持标准模式 (100KHz)、 快速模式 (400KHz)，支持7位寻址模式
硬件CRC-32�？�
2个比较器
唯一UID
串行单线调试 (SWD)
工作温度：-40~85°C
封装TSSOP20, QFN20, SOP16, SOP14,MSOP10

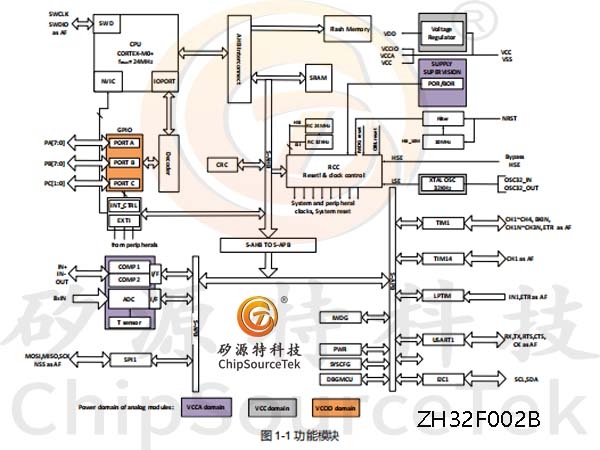

ZH32F002B功能�？�:

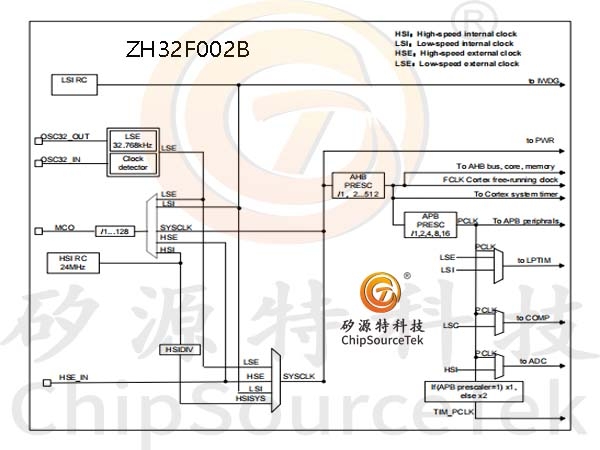

ZH32F002B时钟系统:
CPU启动后默认系统时钟频率为HSI 24MHz，在程序运行后可以重新配置系统时钟频率和系统时钟源。可以选择的高频时钟有：
24MHz可配置的内部高精度HSI时钟。
一个32.768KHz可配置的内部LSI时钟。
4MHz ~ 32MHz外部输入时钟
32.768KHz LSE时钟。
AHB时钟可以基于系统时钟分频，APB时钟可以基于AHB时钟分频。AHB和APB时钟频率最高为24MHz。

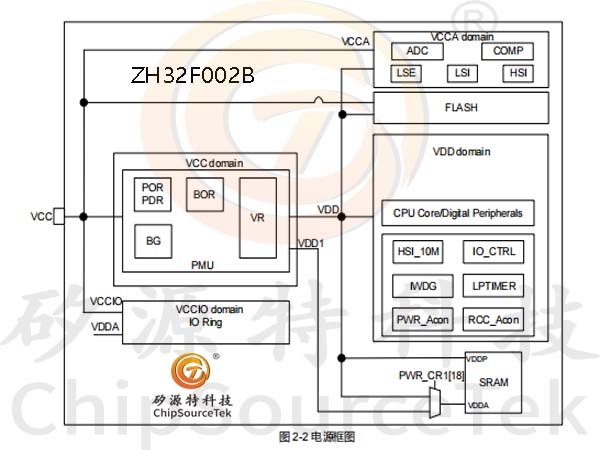

ZH32F002B电源框图:

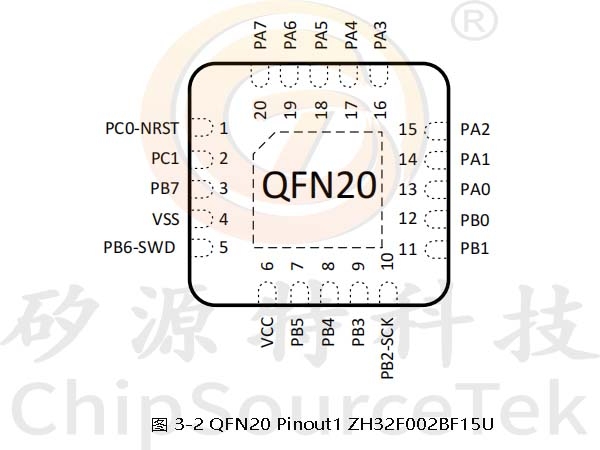

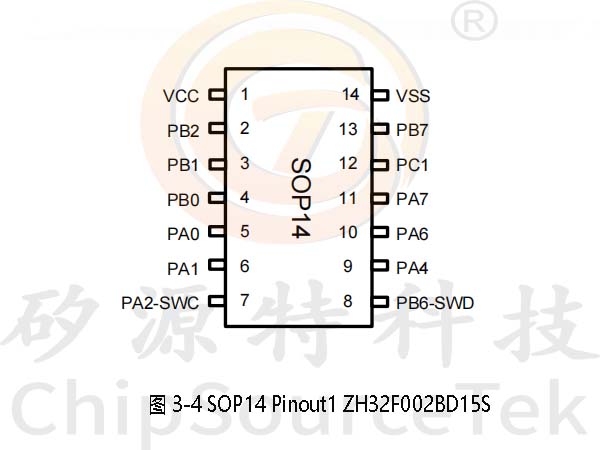

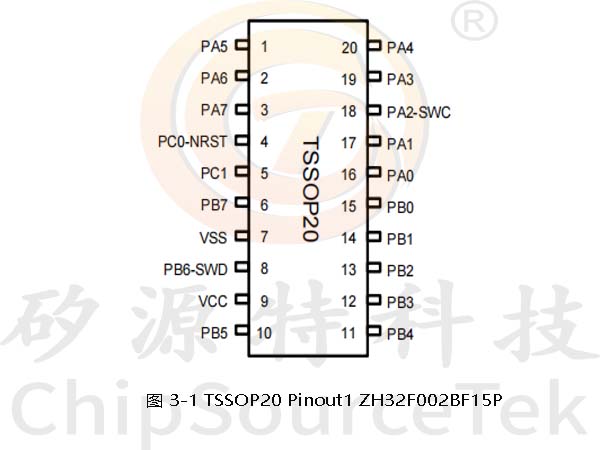

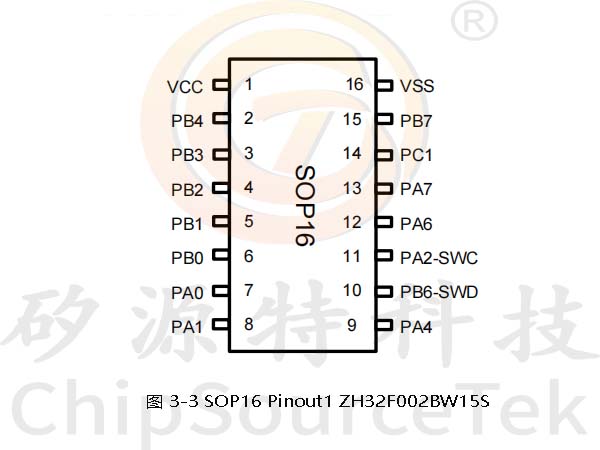

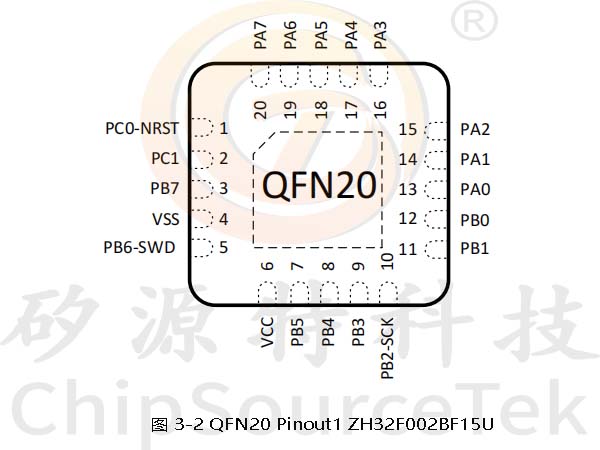

ZH32F002B引脚配置:

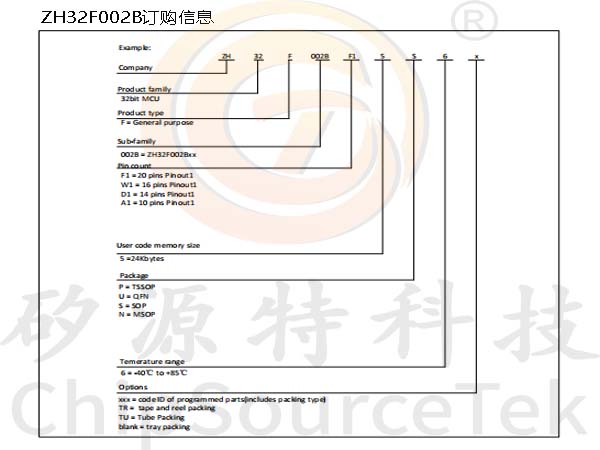

ZH32F002B订购信息:
