FM5813概述:
FM5813是云顶贵宾会电子推出的一款微波雷达传感器SOC芯片，工作于5.8GHz频段并运用多普勒雷达算法来进行物体运动的识别。该款SOC芯片具备低功耗全集成的显著优点，相较于传统的雷达感应�？椋姹噶诵约郾群土己玫男阅芤恢滦缘奶氐�。芯片内置数字�？椋诘ヒ恍酒贤奔闪宋⒉ㄊ辗⑿呕�、雷达中频放大电路以及 MCU 处理器等。通过标准 I2C 协议读写，可以让频率在固定的范围内灵活调节，并且增益的可控性能有效避免同频干扰、物体误触等各类干扰问题，是目前市场上灯光照明客户青睐的一种智能感应方案。
FM5813作为云顶贵宾会科技的新生代射频 SOC 产品，采用超低功耗架构，可以让客户在辅助电源的选择上实现更多的可能性。芯片内部集成MCU，可直接输出感应控制信号，外围搭配少量元器件即形成完整的微波雷达感应传感器。该款SOC雷达传感器芯片可满足多项协议标准，并已成功在智能照明、智能家居、智能控制等其他电子产品的领域实现设计方案。
FM5813特性:
工作于5.8G ISM频段
基于多普勒效应的微波传感器
感应距离可根据需要灵活调整
采用成熟 CMOS 工艺，做到全集成超高性价比
芯片内置 LDO，能有效减少外部电源的干扰
小尺寸封装QFN32 5x5 mm 2
超低功耗，整体电流约 25mA
集成MCU，单芯片直接输出感应控制信号
FM5813应用:
智能照明
智能家居
家电控制
智能传感

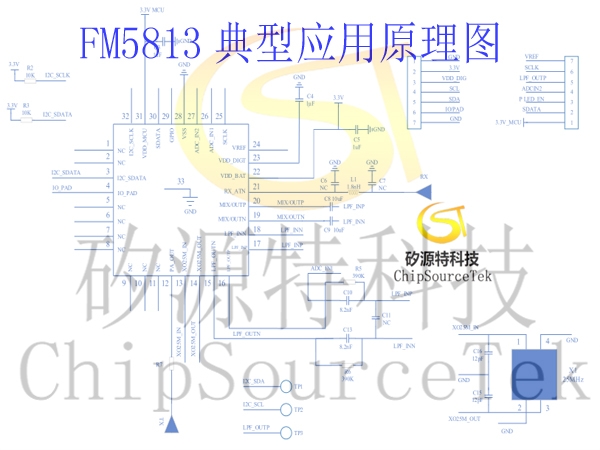

FM5813应用原理图:
1. RX 天线端的 PI 形网络用来进行输入天线的匹配，当天线阻抗不匹配时可调整该网络参数以优化射频性能；
2. 关于参考时钟，默认选用 25MHz 晶体，如其它�？榭商峁┎慰际敝�,可以节省掉晶体；
3. 芯片的模拟中频输出有两路，分别为 LPF_OUTP 和 LPF_OUTN，可选择其中一路进行 ADC 采样，另外一路没有使用的 IF 信号 pin 脚悬空处理即可；
4. MCU 采样模拟中频后需要通过算法将特定的工频信号滤除以减小电源工频对感应性能的影响；
5. 芯片典型供电电压为 3.3V，如果供电电压超过 3.6V，需要外加 LDO；
6. 默认情况下，雷达模拟中频直接送给芯片内部 ADC 进行采样，也可通过 PIN10 输出，对于电源干扰较大的场景，建议中频上增加 RC 。

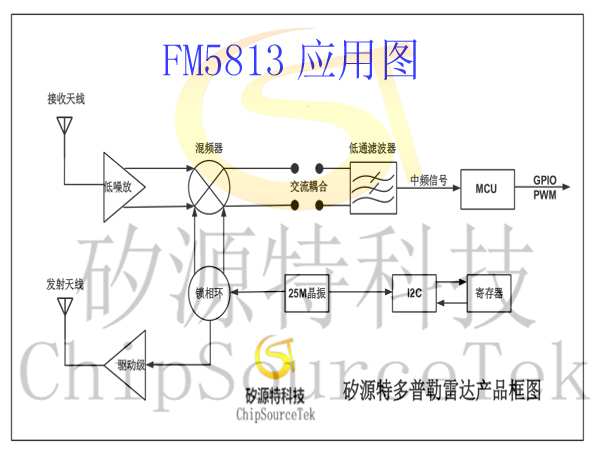

FM5813典型应用图:
FM5813芯片的结构框架见图 1，首先芯片内部锁相环产生一个 5.8G 的射频微波信号，经过驱动级放大由发射天线发出，当射频微波信号遇到移动的物体，发射信号和反射信号会产生多普勒雷达效应，即它们之间有一定的频率差。这时反射信号通过接收天线，经过低噪声放大器放大和发射信号在混频器内进行混频，混频器经过处理得到一个中频信号，再经过低通滤波器过滤掉噪声，同时将中频信号进行放大。最后通过内部集成 MCU 进行数字处理输出高低电平，进而判断感应器周围是否存在移动的物体。

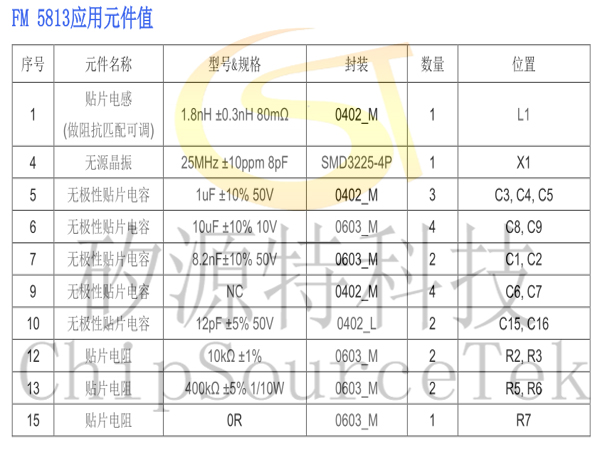

FM5813应用元件值:

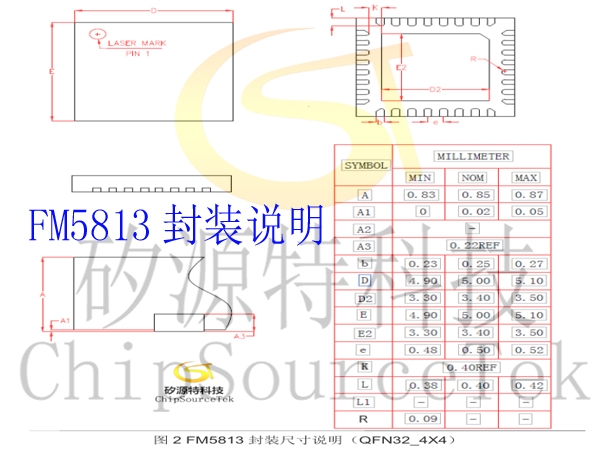

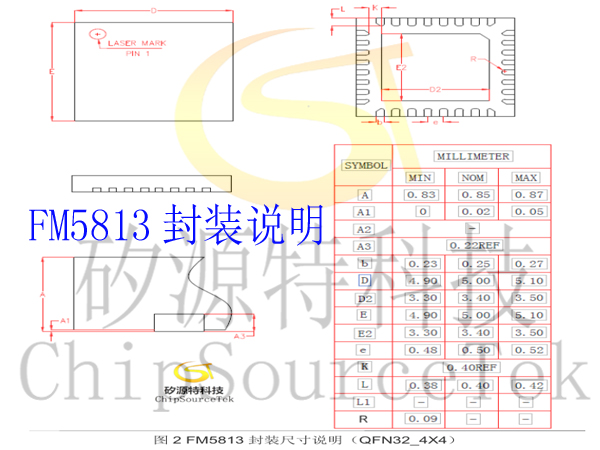

FM5813封装说明:

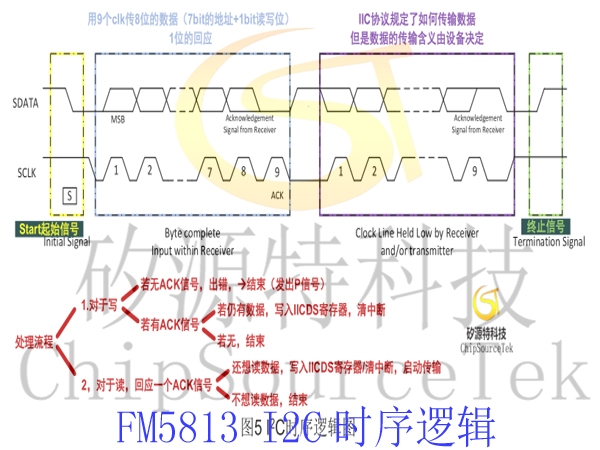

FM5813 I2C时序逻辑:
FM5813支持快速I2C模式，最高位速率400kbit/S，MCU可以通过I2C直接配置或读取芯片的状态信息,其数据传输遵循图5所示的格式，在起始条件（S）后发送一个7位从机地址0X1A，紧接着第8位是数据方向位R/W?，‘0’表示发送（写），‘1’表示请求数据（读），数据传输由主机产生的停止位（P）终止。

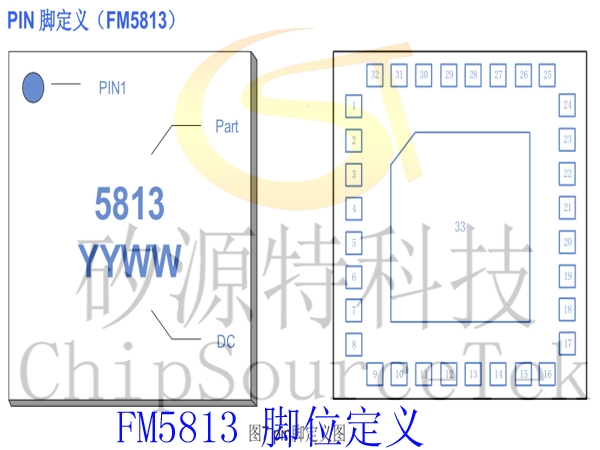

PIN 脚定义（FM5813）:

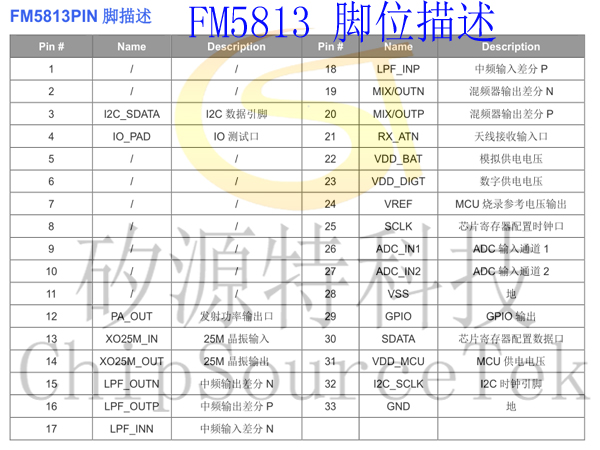

FM5813 PIN脚描述:

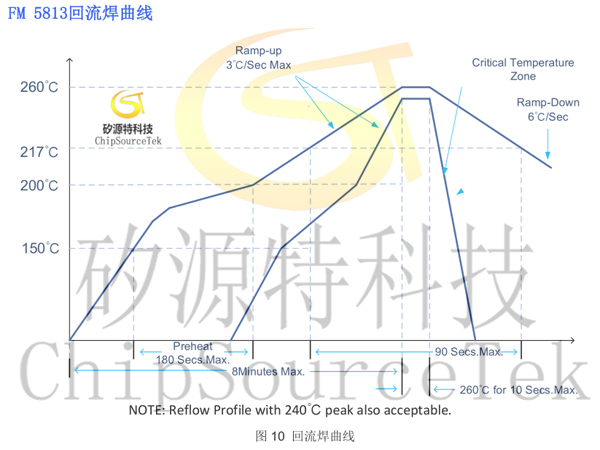

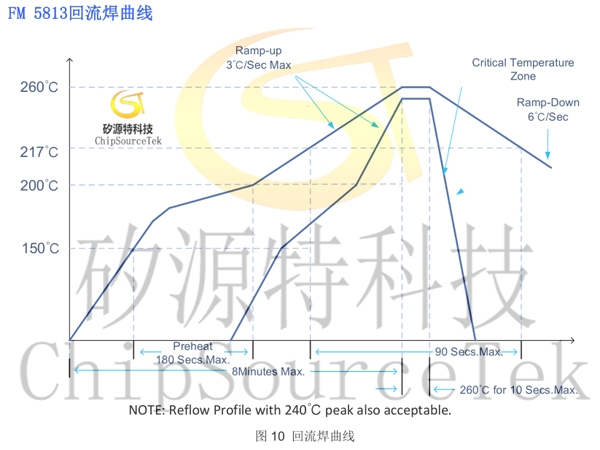

FM5813 PIN回流焊曲线:
