FM5841概述:
FM5841是电子研发的高端微波雷达传感器SOC芯片，专为现代传感需求设计。该芯片在5.725到5.825GHz频段内工作，采用先进的多普勒雷达算法，能够精确、迅速地识别物体的运动。
这款SOC芯片的主要优势在于其高度集成和低功耗特性。它整合了微波收发信机、雷达中频放大电路以及其他必要的数字�？椋蟠蠹蚧讼低成杓频母丛有裕比繁Ａ俗吭降男阅芤恢滦院统杀拘б�。
FM5841的工作参数可通过标准的I2C协议进行调整。其频率调节灵活，能够在指定范围内进行精确的微调。其增益的可控特性确保了该芯片在高干扰环境下仍能保持稳定的性能，减少了同频干扰和物体误触的可能性。
此外，FM5841采用了宽电压低功耗架构，为客户提供了更广泛的电源选择，从而进一步扩大了其应用范围。与外部MCU结合后，可迅速构建完整的微波雷达传感解决方案。
总的来说，FM5841不仅支持I2C协议标准，而且在智能照明、智能家居和智能控制等多个领域都已展现出其卓越的应用潜力，证明了其在高端传感市场中的竞争力。
FM5841特性:
工作于5.8G ISM频段
基于多普勒效应的微波传感器
感应距离可根据需要灵活调整
采用成熟CMOS工艺，全集成超高性价比
芯片内置LDO，能有效减少外部电源的干扰

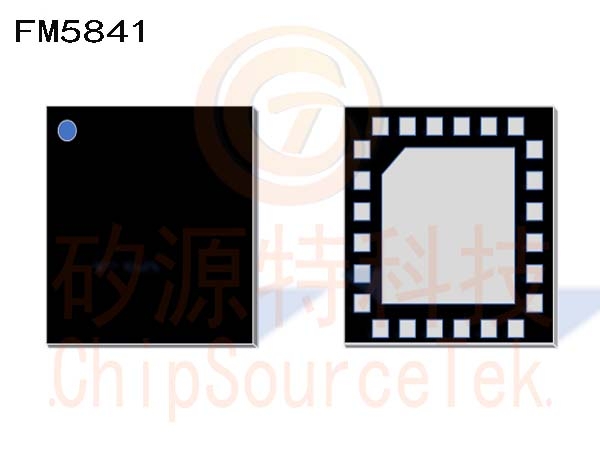

小尺寸封装QFN24 4x4x0.85 mm
低功耗，整体电流约14mA
IF信号输出，可搭配自研智能感应算法
FM5841应用:
智能照明
智能家居
家电控制
智能传感

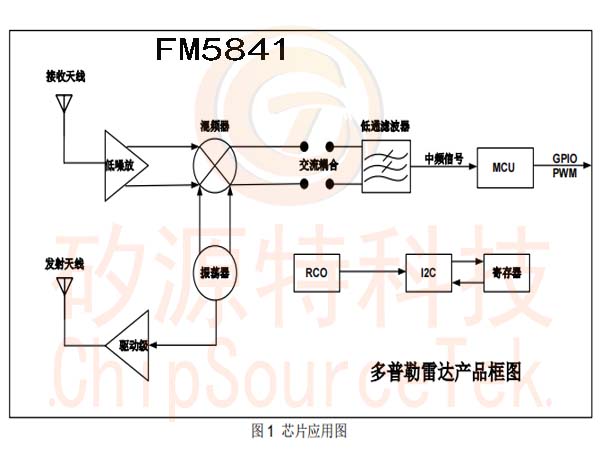

FM5841芯片的结构框图:

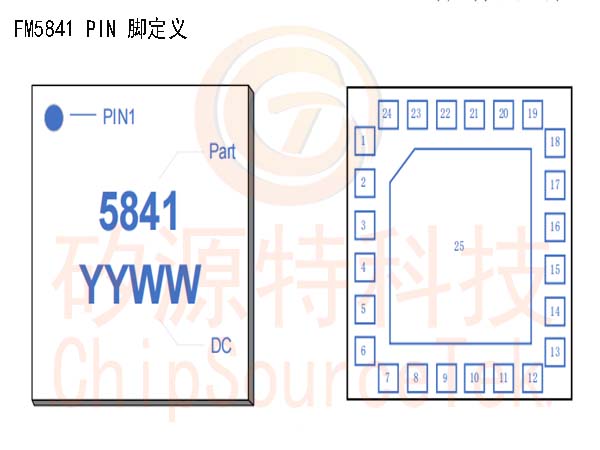

FM5841 PIN脚定义:

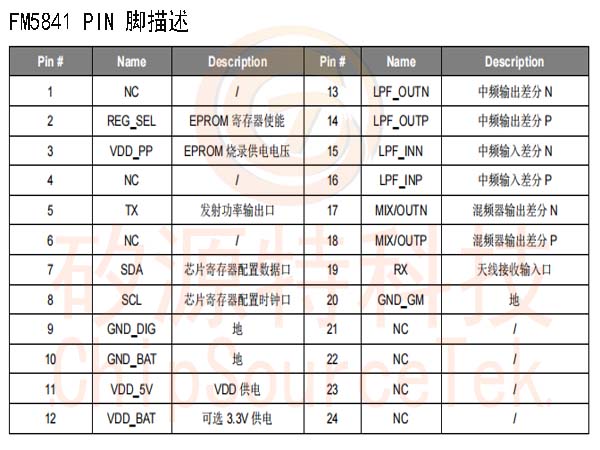

FM5841 PIN脚描述:

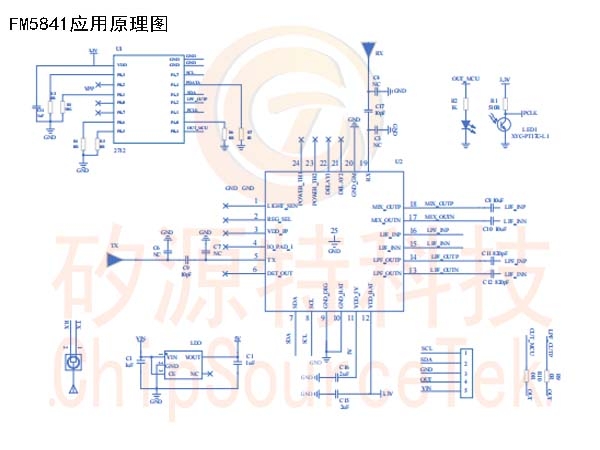

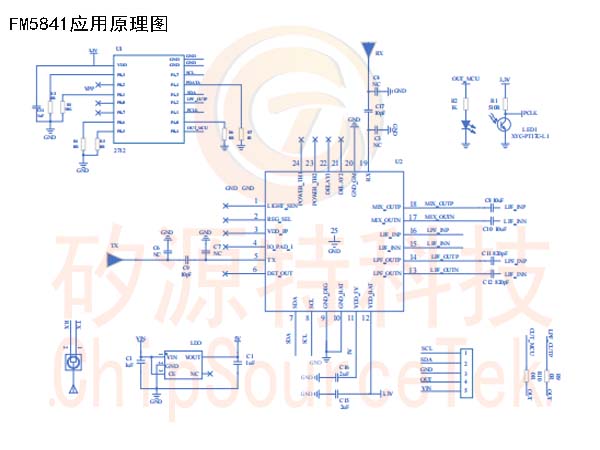

FM5841应用原理图:
1. RX天线端的PI形网络用来进行输入天线的匹配，当天线阻抗不匹配时可调整该网络参数以优化射频性能；
2. 芯片的模拟中频输出有两路，分别为LPF_OUTP和LPF_OUTN，可选择其中一路进行ADC采样，另外一路没有使用的IF信号pin脚悬空处理即可；
3. MCU采样模拟中频后需要通过算法将特定的工频信号滤除以减小电源工频对感应性能的影响；
4. 芯片典型供电电压为5V，如果供电电压超过5V，需要外加LDO；
5. MCU通过I2C对芯片进行配置，如果I2C走线较长，建议在SDA和SCLK上加10k上拉电阻；
