ME4058概述:
ME4058是一款具有涓流，恒流，恒压充电模式的锂电池充电控制芯片，可以分别给单节（4.2V/4.35V），双节（8.4V/8.7V）锂电池或三节（12.6V/13.05V）锂电池进行快速高效地充电。ME4058具备较宽的输入电源范围，工作在450KHz的开关频率下，采用电流模式PWM降压型开关结构，为锂电池快速充电提供了微型、简单且高效的解决方案。
ME4058由外部Sense电阻设定充电电流的大�。缌骶却锏�±10%以内；内部由分压电阻和精准的参考电压将每节电池的浮充电压设定 4.2V/4.35V（单节），8.4V或8.7V（双节）12.6V或13.05V（三节）同时具有高达±1%的精度。内部含有定时器设定涓流充电时间和电流模式充电时间。当充电结束后，如果电池电压降到比浮充电压低大约3.5%时，控制器自动重新对电池进行充电。当输入电源去掉之后，芯片自动进入休眠模式。芯片有对电池温度进行实时检测功能，具备自恢复功能。
ME4058特性:
宽范围电源电压：
6V~20V－4.2V版或4.35V版
8.9V~20V－8.4V版或8.7V版
15V~20V－12.6V版或13.05V版
高效电流模式PWM控制结构450KHz开关频率
高达2A的充电电流
充电结束时电流检测输出
6小时充电终止定时器
±1% 的充电电压精度
±10% 的充电电流精度
防倒灌电流低至9µA
自动给电池再充电
电池电压较低时自动进入涓流充电模式
输入电源去除自动进入休眠模式
电池温度检测
采用低ESR的陶瓷电容输出稳定
ME4058应用:
便携式笔记本电脑
便携式DVD
手持设备
ME4058封装形式:
8-pin SOP8

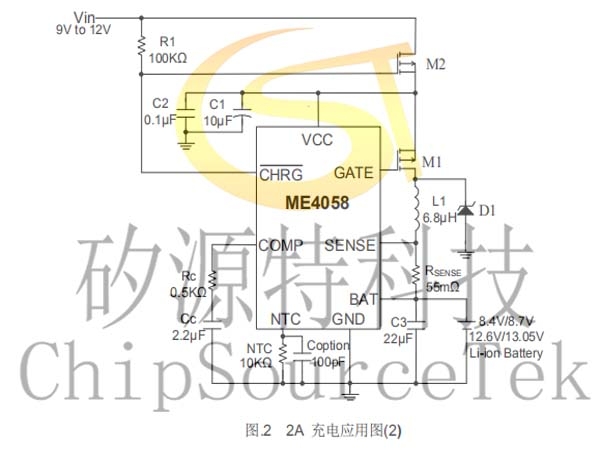

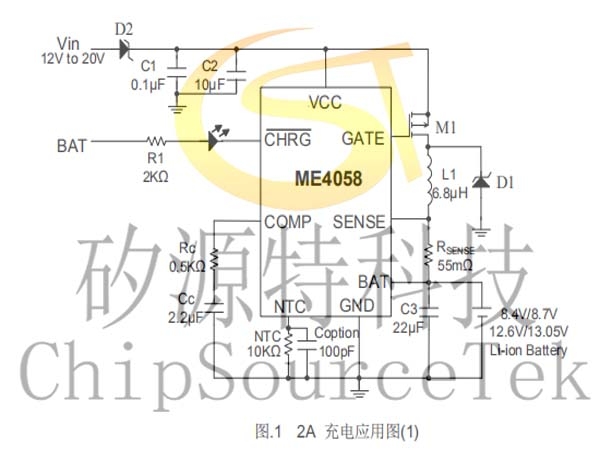

ME4058典型应用图:

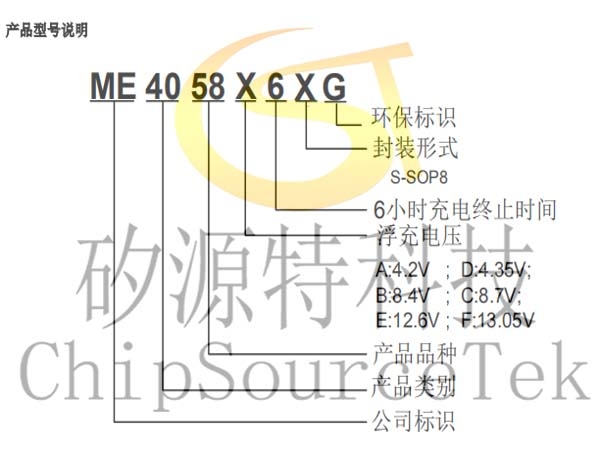

ME4058产品型号说明:
|
产品型号 |
产品说明 |
|
ME4058A6SG
|
VFLOAT =4.2V；封装形式：SOP8 |
|
ME4058D6SG
|
VFLOAT =4.35V；封装形式：SOP8 |
|
ME4058B6SG
|
VFLOAT =8.4V；封装形式：SOP8 |
|
ME4058C6SG
|
VFLOAT =8.7V；封装形式：SOP8 |
|
ME4058E6SG
|
VFLOAT =8.7V；封装形式：SOP8 |
|
ME4058F6SG
|
VFLOAT =13.05V；封装形式：SOP8 |

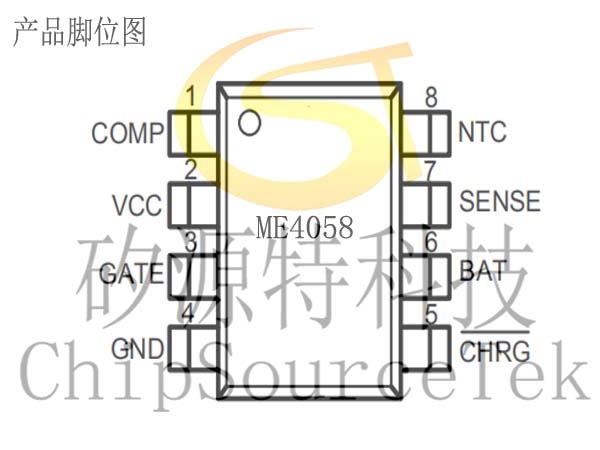

ME4058产品脚位图:
ME4058脚位功能说明:
ME4058功能框图:
