IP6809B概述:
IP6809B是一款无线充电发射端控制SoC芯片，兼容WPC Qi v1.2.4 最新标准，支持 MP-A2线圈，支持客户线圈定制方案，支持BPP 5W、苹果 7.5W、三星10W、EPP 10W/15W充电。IP6809B通过analog ping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6809B通过切换不同的工作线圈执行analog ping并检测信号强度的方式确定接收机摆放位置，并选择信号最强的线圈执行充电动作。
IP6809B解码从接收器发送的通信数据包，然后用PID算法来改变振荡频率从而调整线圈上的输出功率。一旦接收器上的电池充满电时，IP6809B终止电力传输。
片内集成全桥驱动电路和电压&电流两路 ASK通讯解调�？椋啥雀撸档头桨赋叽绾虰OM成本。
IP6809B特性:
兼容WPC v1.2.4标准
支持5~15W多种应用
支持EPP 10W/15W协议，可通过EPP认证
兼容三星10W快充协议
兼容苹果7.5W快充协议
兼容BPP 5W协议
输入耐压高达25V
集成NMOS全桥驱动
集成内部电压/电流解调
支持FOD异物检测功能
高灵敏静态异物检测
支持动态FOD检测
FOD参数可调
低静态功耗和高效率
静态电流10mA
实测系统充电效率高达79%
兼容NPO电容和CBB电容
支持成品固件在线升级
针对供电能力不足的USB电源有动态功率调整
功能（DPM）
支持低至5V 500mA的充电器
输入过压，过流保护功能
支持PD3.0输入请求
支持NTC
用于系统各状态指示的3路LED
支持客户灯显定制
封装6mm×6mm 0.5pitch QFN40
IP6809B应用产品:
背夹、无线充电底座
车载无线充电设备

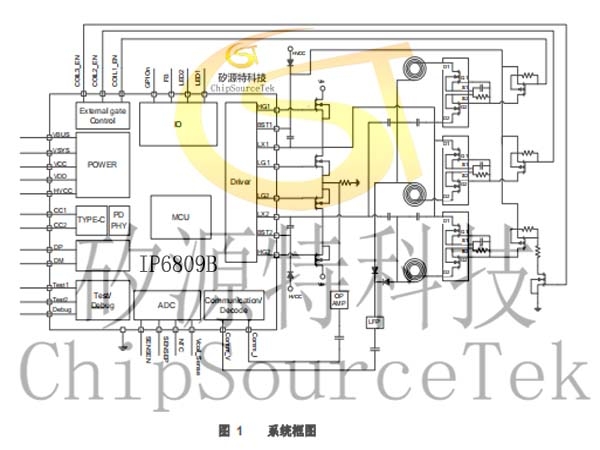

IP6809B典型应用:
IP6809B产品型号:

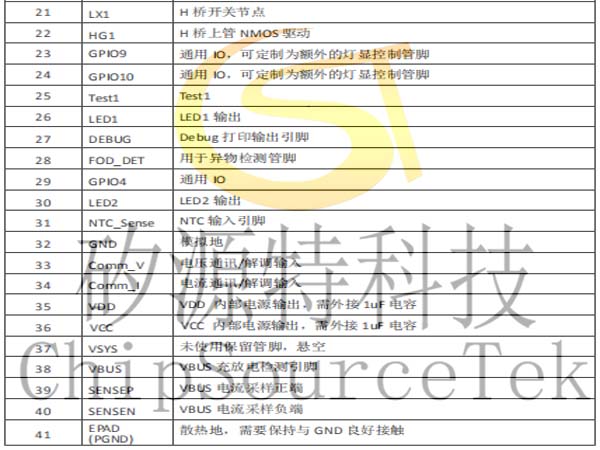

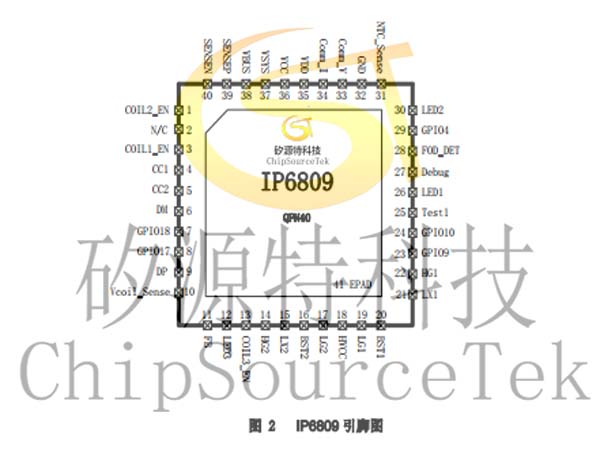

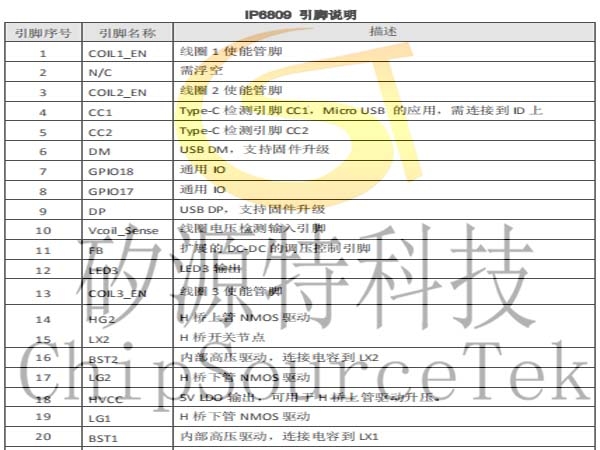

IP6809B引脚定义:

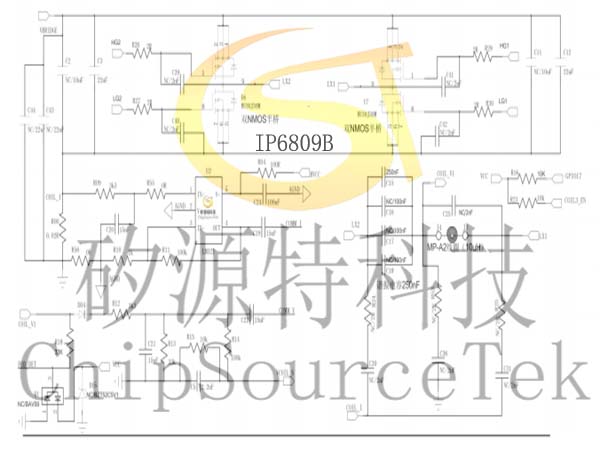

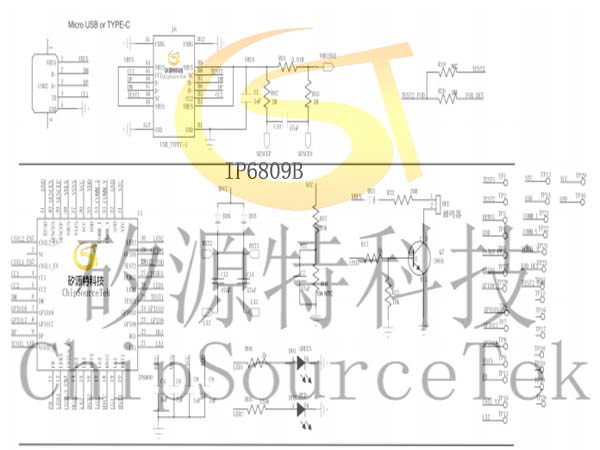

IP6809B典型应用原理图:
IP6809B典型应用:
IP6809B产品型号:
|
型号名称
|
型号描述
|
|
IP6809B_F_S_XXXXX
|
15W无线充单线圈应用，支持5V/9V/12V供电输入
|
IP6809B引脚定义:
IP6809B典型应用原理图:
