IP2721是一款集成USB TYPEC输入端口PD快充的协议IC，支持USB TYPEC/PD2.0/ PD3.0协议，支持自动检测USB TYPEC设备的插入和拔出，集成硬件PD协议模块，自动解析PD协议包，获取电压能力，并据此请求与之匹配的电压。

IP2721简介:

IP2721是一款集成USB TYPEC输入端口PD快充的协议IC，支持USB TYPEC/PD2.0/ PD3.0协议，支持自动检测USB TYPEC设备的插入和拔出，集成硬件PD协议�？椋远馕鯬D协议包，获取电压能力，并据此请求与之匹配的电压。

IP2721特性:

支持USB TYPEC输入端口的USB TYPEC/PD2.0/PD3.0快充协议

-自动检测 USB TYPEC 设备的插入和拔出

集成USB Power Delivery（PD2.0/PD3.0）协议

-集成硬件双向标记编码（BMC）

-集成物理层协议（PHY）

-集成硬件 CRC

-集成 PD2.0/PD3.0 UFP协议

-支持 PD 协议 Hardreset

功率管理

-支持外扩 5~20V 功率 NMOS 的开关控制

-IP2721：SEL 可配置 PD 协议请求的最高电压为20V，15V或5V

-IP2721_MAX12（定制型号）：SEL可配置PD协议请求的最高电压为12V，9V或5V

支持 VBUS 软启动

工作电压范围：3V~25V

封装 TSSOP16

IP2721应用:

USB TYPEC功率输入接口、移动电源、手机、无线充电底座、VR盒子、无人机等。

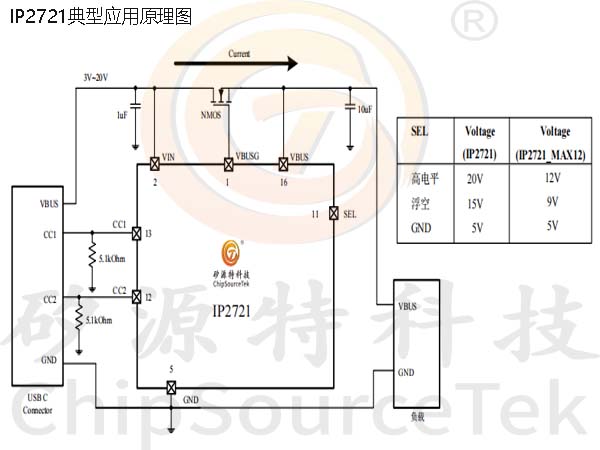

IP2721典型应用原理图:

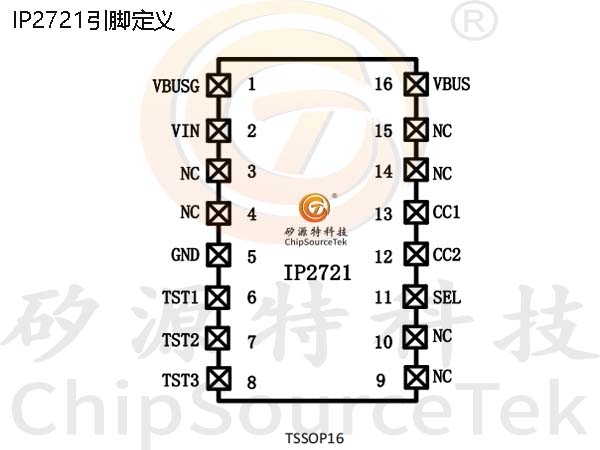

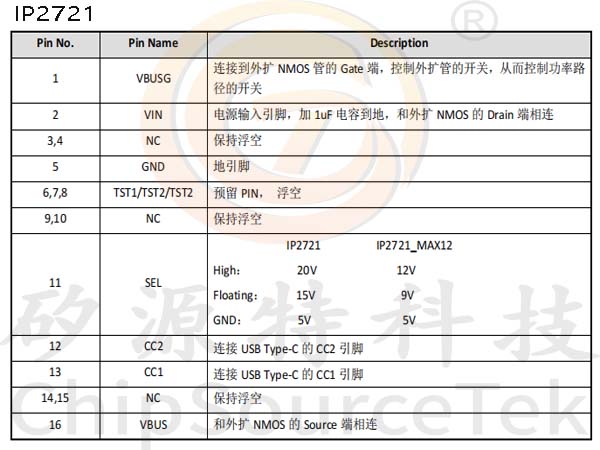

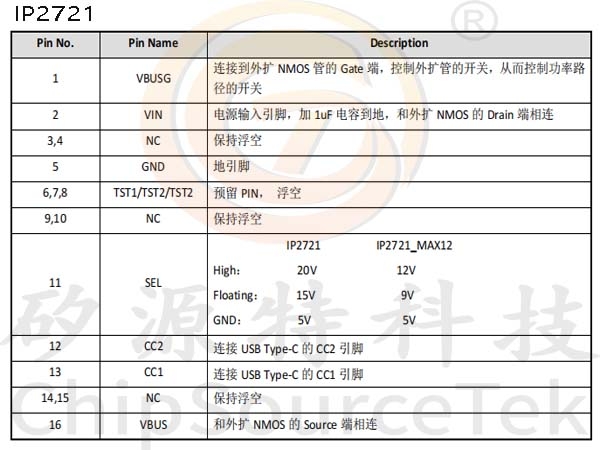

IP2721引脚定义:

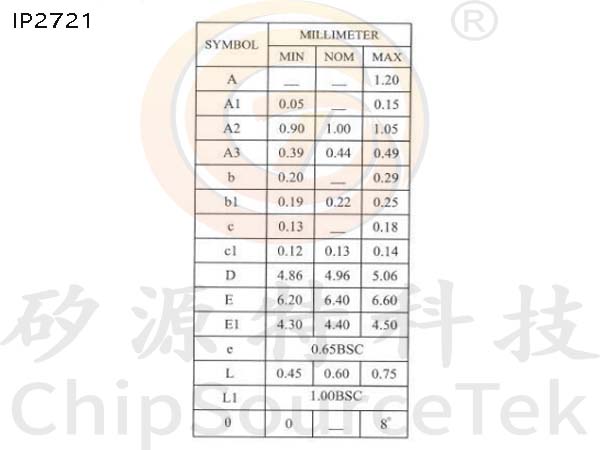

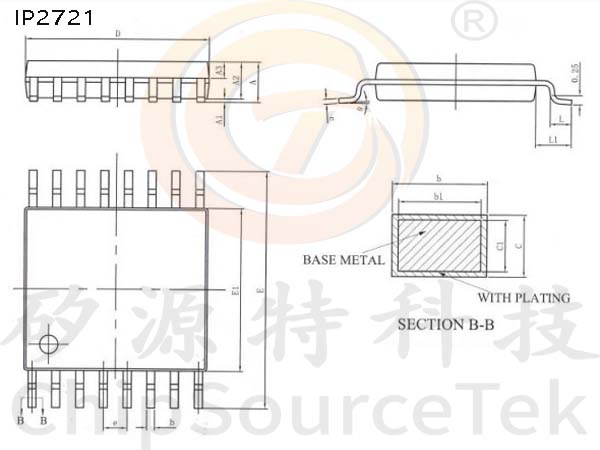

IP2721封装信息:
