XPM6325概述：
XPM6325是一款集成度高，性能卓越，应用灵活的电源管理芯片，适用于锂离子电池和锂聚合物电池的充电管理和电源路径管理系统。XPM6325 集成电流模同步充电模块与升压�？椋琀igh-side/Low-side 开关管采用 20mΩ 导通电阻 NMOS，从而实现非常高的转换效率。该芯片还集成了 Bootstrap diode 为 High-side 开关的驱动电路供电。同步整流控制环路包含有输入电压、输入电流，输出电压、输出恒流、温度平衡等五个环路，从而为 XPM6325 提供卓越的电源性能。
XPM6325可用外部电阻配置电池充电电流，最高可达 4A。其中，4A 充电效率高至93%。Boost �？槭涑龉β首罡呖纱� 18W，电池电压 3.2V 时，5V/3A 效率可达 91%，9V/2A效率可达 90%，12V/1.5A 效率可达 90%。Boost �？榫哂惺涑龅缌骱懔鞯墓δ埽⒖梢酝ü獠康缱枭柚煤懔髦怠�
充电模式下，XPM6325内部集成了 QC2.0，QC3.0，FCP，Type-C PD 快充请求协议，能够请求高压快速充电，从而节省电池的充电时间；Boost 放电模式下，集成 QC2.0，QC3.0，FCP，AFC，PE，Type-CPD 快充协议，为外接设备传输更高的功率，芯片配置为Try.SRC 强供电 DRP 双角色。XPM6325内部还集成了外接设备自动识别协议，能够自动识别苹果，三星及其他安卓设备，为各种外接设备提供最优化的充电方案。
XPM6325支持边充边放功能，当充电为高压快速充电时，插入手机，芯片会先将充电请求电压调整到 5V，再开启边充边放功能，给手机充电。当先给手机充电，然后再插入 VIN 充电时，也会进入边充边放模式。
XPM6325可以通过外部电阻设置来补偿电池内阻，很好地解决了电池电量显示不准的问题。也可以通过外部电阻来设置电池电量显示阈值，满足各种电池应用需求。支持1~4 颗 LED 显示电量，支持 LED 照明灯以及快速放电状态指示灯。
在电池上电复位阶段，LED 电量指示灯具备自检功能，自检完成之后，才进入充电/放电模式。
XPM6325可通过 PIN 脚选择 4.2V/4.35V/4.4V 电池充饱电压。
XPM6325能够在多种工作状态之间自动切换。当芯片处于待机模式时，功耗低至50μΑ；当芯片侦测到有效的输入电源时，切换到充电模式，输入电源拨出后切换到待机模式；当芯片侦测到外部设备时，切换到升压放电模式，外部设备拨出或充满电后切换到待机模式。
XPM6325可以支持给低功耗蓝牙设备供电，通过KEY键操作进入蓝牙设备供电模式，芯片 2 小时内不检测轻载，充电 2 小时后才会检测轻载关机，或者可以长按 KEY 键进行强制关机。
XPM6325集成各种保护功能：欠压、过压、过流、过温，电池温度检测，能耐高至18V 的电压，具有良好的 ESD 防护性能，系统稳定可靠。CC1，CC2，DP，DM 耐压 18V。
XPM6325特性：
符合 USB Type-C 和 PD3.0 规范，配置为Try.SRC 强供电 DRP 双角色
多口充放电智能管理
- 多口工作关闭快充，变成单口工作时自动恢复快充
高至 5A 开关模式降压充电
- 4A 充电效率高至 93%
- 自适应 5V/7V/9V 输入，集成 Type-C，PD3.0，QC3.0，FCP 快速充电请求协议
高至 20W 同步 Boost 升压放电
- 电池3.2V时放电5V/3A效率高至91%；9V/2A 效率高至 90%
- 集成 Type-C，PD3.0，QC3.0，FCP，AFC，PE 等快充协议
自适应匹配 USB 端口和充电器
- 全程电压范围自适应获取最大功率输入
- 自动检测 USB SDP、CDP、DCP 以及非标准适配器
支持边充边放
待机/充电/升压三种模式自动切换
- 自动侦测充电设备插入拔出
- 自动侦测受电设备插入拔出
- Boost 模式轻载关机电流 50~100mA
- 支持给蓝牙设备供电（2 小时不检测轻载）
自动识别受电设备，并配置 D+/D-连接
- 支持苹果及三星设备
- 支持 BC1.2 协议 DCP 短接 D+和 D-
Boost 带载启动能力 3A
支持按键开关机，外部单片机强制开机/关机
待机模式功耗低至 100μA
4 颗 LED 电量显示和 LED 手电，上电 LED具备自检功能。支持 1~4 颗灯电量显示
快速充电/放电状态指示灯
500K 开关频率，1.5μΗ电感
高精度
- 充电电池饱和电压精度±0.5%
- 充电电流精度±10%
- 升压输出电压精度±2%
- 升压恒流电流精度±10%
高灵活度
- 电阻可配置充电限流值
- 电阻可配置放电限流值
- 电阻可配置电量显示阈值
- 电阻可配置电池内阻补偿，精确电量显示
- PIN 脚可配置电池类型
- 支持 I2C 调压，可外扩各种快速充电协议
- 灵活支持 B+C+双 A，B+C+A，C+A 等方案
高集成度
- 功率路径集成 4 路 MOSFET，放电输出需要外部配置 1 路/2 路 NMOS
高可靠性和安全性
- 输入耐压高至 18V
- CC1，CC2，DP，DM 耐压 18V
- 温度自平衡、过压、过流、过温保护
- 充电/Boost 模式下均电池温度检测
- ESD4KV
7.00 mm x 7.00 mm QFN-48 Package
XPM6325 Layout注意事项：
1、SW 到 VSYS 之间需要加 3.3nf 电容；
2、电量显示快充指示灯必须接；
3、如果用 NTC 功能，则 NTC 电阻需要用 NXFT15WF104 热敏电阻，并联一个 300K 的电阻。如果不需要电池温度检测 NTC 功能，则在 NTC PIN 接 75K 电阻到地；
4、USB A口输出控制管为高压NMOS，不能用PMOS。
XPM6325应用:
移动电源
手机、平板
行车记录
XPM6325订购信息:
| 料号 | |
| XPM6325A | |
| XPM6325B | |
| 印字说明： 第一行，XPM6325：芯片型号； 第二行，XXXXX：Lot Number，XX：保留信息。 |
|
XPM6325 ES性能:
| 符号 | 参数 | 值 | 单位 |
| V ESD | HBM | ±4000 | V |

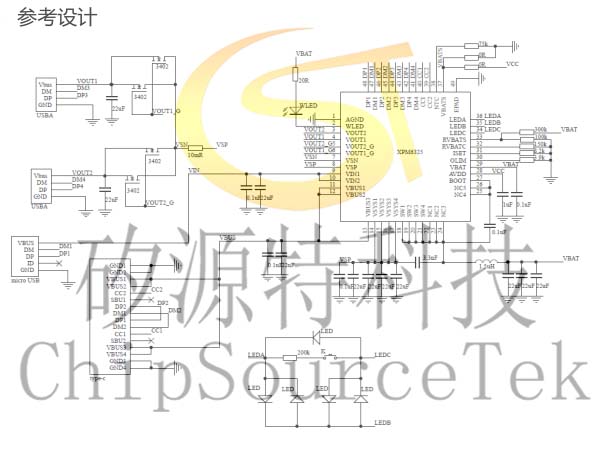

XPM6325参考设计图:

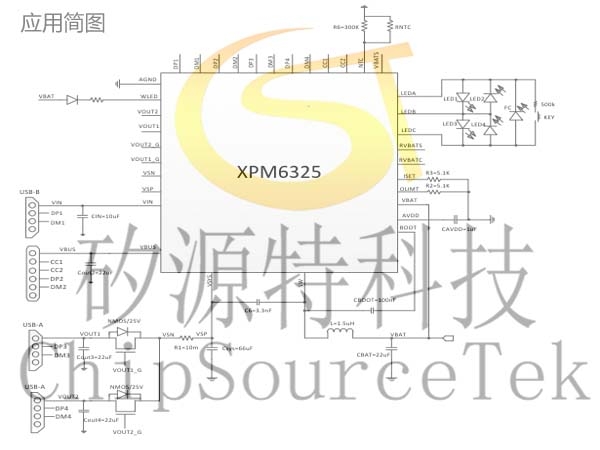

XPM6325应用简图：
XPM6325引脚定义：
.jpg)
.jpg)
