XPM5236概述：
XPM5236是一款集成开关管的同步降压转换器，支持USB Type-C和PD等多种快速充电协议，为车载充电器、各种快充适配器、智能排插等供电设备提供完整的解决方案。
XPM5236支持多种快速充电协议，包括USB Type-C和PD协议，高通QC2.0/3.0，华为FCP/SCP，三星AFC， USB BC1.2 DCP以及Apple 2.4A充电规范 。
XPM5236支持宽输入电压范围，6.6V至36V。输出电压范围是3.6V至12V，并依据充电协议自行调整，提供最大36W的输出功率。 XPM5236A的PDO配置为5V/3A、9V/3A，XPM5236B的PDO配置为5V/3A、9V/3A、12V/3A。
XPM5236采用PWM电流�？刂品绞剑芸焖傧煊Ω涸厮蔡浠�。XPM5236的开关频率为150KHz，特有的抖频技术能够减小EMI，帮助客户通过认证。
XPM5236的输出具有恒压恒流特性。当输出电流小于限定值时，处于恒压模式；当输出电流达到限定值时，处于恒流模式。输出电压具有线补功能，随着输出电流的增大会相应提高输出电压，用以补偿充电线缆内阻引起的电压下降。
XPM5236具备非常高的可靠性，输入耐压高至42V，所有引脚ESD超过8KV。同时具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路打嗝保护等。
XPM5236提供ESOP8 封装。
XPM5236特性：
输入耐压 42V
支持 USB Type -C 协议
- 配置为 DFP（Source）
- 广播 3A 电流
支持 USB Power Delivery（PD）3.0 协议
- 集成完整 PD3.0 分层通信协议
- PDO 电压：5V，9V（XPM5236A）
- PDO 电压：5V，9V，12V（XPM5236B）
支持 Quick Charge 3.0/2.0 协议
支持华为 FCP/SCP 协议
支持三星 AFC 协议
支持 USB BC1.2 DCP
支持 Apple 2.4A 充电规范
同步开关降压转换器
- 内置功率 MOSFET
- 输入电压范围：6.6V 到 36V
- 输出电压范围：3.6V 到 12V
- 输出电流：5V/3A，9V/3A，12V/3A
- 输出 5V/3A 转换效率大于 92%
- 输出电压线补：50mV/A
- 输出具有 CV/CC 特性
- 内置补偿电路
- 软启动功能
- 特有抖频技术减小 EMI
多重保护、高可靠性
- 输入过压、欠压保护
- 输出过压、过流保护
- 短路保护
- 过温保护
- 全引脚 ESD 8KV
XPM5236提供ESOP8 封装
XPM5236应用：
车载充电器
快充适配器
智能排插
通用高压 USB 充电器

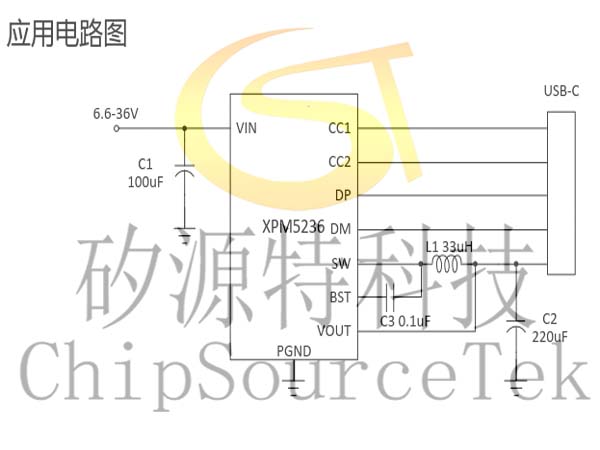

XPM5236典型应用简图:

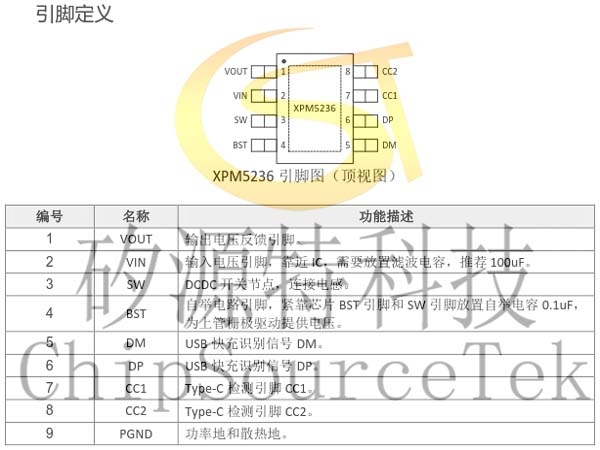

XPM5236引脚定义:
XPM5236订购信息：
XPM5236典型应用简图:
XPM5236引脚定义:
XPM5236订购信息：
| 料号 | 特性 | 印字 | 封装 |
| XPM5236A | PDO:5V/3A, 9V/3A | XPM5236 XXXXXX+X |
ESOP8 |
| XPM5236B | PDO:5V/3A, 9V/3A, 12V/3A | ||
| XPM5236A2 | PDO:5V/2.4A, 9V/3A | ||
| XPM5236B2 | PDO:5V/2.4A, 9V/3A, 12V/3A |
印字说明 ：
第一行 ， XPM5236：芯片型号；
第二行 ， XXXXXX：Lot Number，X：保留信息 。
