CST5118微波雷达模组产品介绍:
CST5118微波雷达模组是一款基于X波段雷达芯片而设计的运动感知模组，中心频率为10.525GHz。该模组设计采用定频、定向发射和接收天线(1T1R)，集成中频解调、信号放大和数字处理等功能，具备延时设置、感知范围可调和光强度检测等能力。CST5118微波雷达模组具备不穿墙、抗干扰、体积小、杂波和高次谐波抑制效果好、高稳定性和一致性等优点。模组初始化时间短，同时具备快检模式，安装在灯具中测试操作简单，可以有效加速产测。此模组主要针对低成本应用领域。
CST511微波雷达模组8适合嵌入式隐蔽安装，不受温/湿度、油烟、水雾等影响，可广泛应用于各类灯具，如球泡灯、筒灯、吸顶灯等；
CST5118微波雷达模组功能特性:
基于多普勒雷达原理
该产品定位为运动感知场景应用

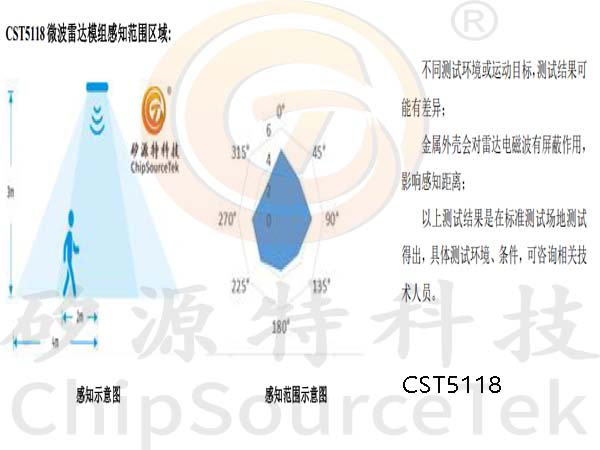

感应距离：挂高3-4m(感应半径)，壁挂8-10米（径向）
吸顶式安装，3dB波束宽度：110°±10°
具有快检模式
具备感光检测的能力(可选)
CST5118微波雷达模组应用场景:
智慧照明
家居,办公,照明
宠物用品等

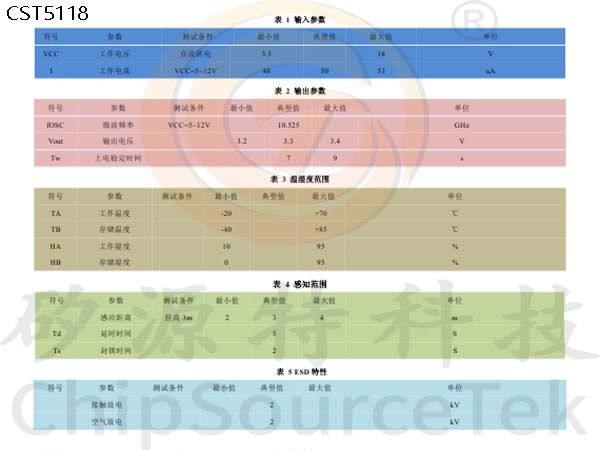

CST5118微波雷达模组产品规格:( TA=25℃)
延时时间是触发后保持该状态的时间，默认值为5s；
封锁时间是指输出状态翻转后再次触发不响应的时间，默认值为2s；
配置不同的软件有两种开机初始化：
1、无快检模式初始化状态描述：模组开机O口输出高1s后，一直为低，7s后开始正常检测模式
2、有快检模式初始化状态描述：模组开机O口输出3次高（1s）低（0.5s）电平，再过5s后进入感应模式，第一次感应是快检模式（感应延时固定3s），后面进入正常检测模式。

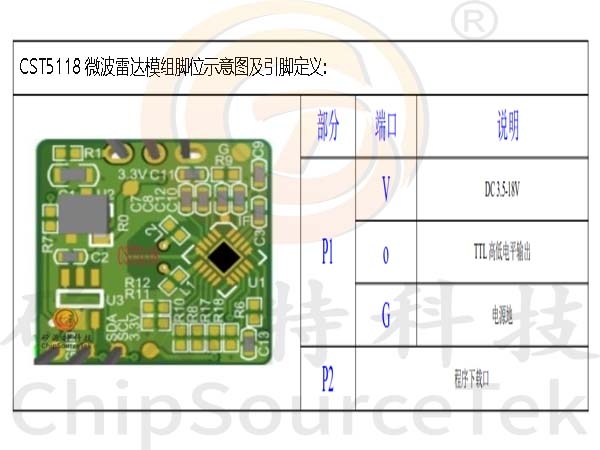

.jpg)
CST5118微波雷达模组配套的驱动电源设计注意事项:
务必采用输出电压、电流及纹波系数等都达标的驱动电源，驱动电源不稳定，电磁辐射太强，会造成CST5118微波雷达模组误报，无感知，循环自启等现象；
配套的驱动电源应在3.5~18V，驱动电流不低于5mA，电源纹波幅度需控制在100mV以内，工频波动幅度要�。�
驱动电源和CST5118微波雷达模组装配时，应避免CST5118微波雷达模组底部或天线面，正对驱动电源�？椋矣×吭独肭缭茨？槔锩娴恼髑�、开关变压器等工频干扰大的器件，以防干扰微波信号；
CST5118微波雷达模组使用和测试时注意事项:
在四周有墙壁或障碍物反射微波的情况下，感知距离和感知角度会有增益；在四周较空旷的情况下，感知距离和角度会有衰减；
由于微波天线受到很小变化都可改变探测，所以请保护好天线，表面不要有金属物体(例如焊锡丝)等，避免影响感知距离；
轻拿轻放，避免激烈震动，CST5118微波雷达模组保持平整不变形；光感器件无遮挡和覆盖，特别是CST5118微波雷达模组上的感光元件D1周围，应避免有不透光的遮挡物；
CST5118微波雷达模组保持独立使用空间，四周空间保持有2mm以上的自由空间间隔；
通电后大约有7s初始化噪声分析时间，在此期间属于非正常感知工作；
如果CST5118微波雷达模组的感光器件上面有遮挡(例如外壳等)，需要重新测试确定感光门限值；
产线测试和老化作业时，大量的雷达模组上电时若堆叠到一块的话，有可能会出现自激现象，请确保通电的雷达模组之间保持50cm以上的安全距离。
CST5118内置雷达模组的器件应用安装注意事项:
装配了CST5118微波雷达模组的器件，安装位置应远离通风管道、消防管道、排水管道、机械振动或有大型金属设备等强烈振动物体的地方，因为会影响雷达反射波和探测感知效果；
严禁带电作业，以免动作失误，接错，烧坏电路或触电；
避免安装在日晒雨淋的地方，防止损坏和影响使用寿命；
器件务必安装在远离电磁场的地方，以免电磁干扰产生误动作；也要安装在远离有物体固定转动或者摆动(例如电风扇，摇摆的树叶，风中晾晒衣服等)的地方，以免有误动作产生；
数个内置雷达模组的器件固定安装时，应保证各个器件之间的间距≥0.5m；

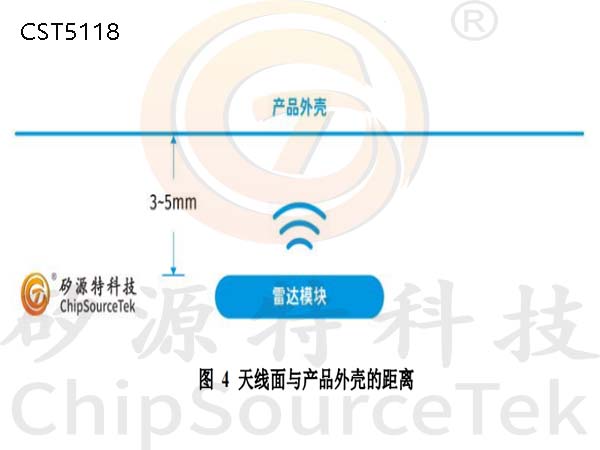

CST5118微波雷达模组的天线面建议距离产品外壳3~5mm，否则会影响感知距离；
图 4 天线面与产品外壳的距离
器件内置雷达模组后，建议水平或垂直放置，在有效的感知范围内，尽量避免面对面安装两个或者更多的内置雷达模组的器件；
避免内置雷达模组的器件(例如灯具)附近，有其他光照物(例如应急灯，导向灯等干扰光源)，以免造成器件(灯具)内置感光判断失效，使得器件(灯具)不能正常工作(常灭，误判为白天)；
使用了内置雷达模组的器件(如灯具) 若一直工作(常亮)，不能根据动目标探测进行开、关，则可能是雷达模组受到中频干扰，造成模组一直判断为有动目标在感知范围内活动。此时应关断电源，检查电源板的供电状态是否正常以及模组空间距离是否改变;
若以上问题还不能解决，请先断电和观察安装位置周围情况，先排除周围环境干扰因素的影响；重启电源后仍有问题，则考虑更换设备的驱动电源板，或者雷达模组再验证。

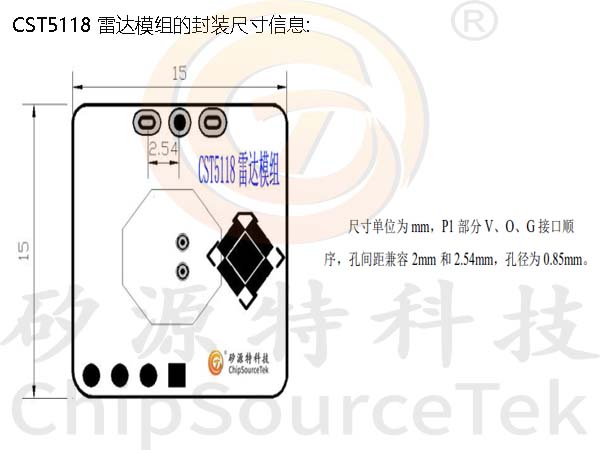

.jpg)
