FM5012D概述：
FM5012D是一款应用于移动小风扇，集成了锂电池充电管理，三种档位输出，并有状态LED指示的集成电源管理IC。
FM5012D是以线性方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波�。涞缧矢叩扔诺恪�
FM5012D直接脉冲方波输出驱动风扇。
FM5012D配置了2个LED驱动端口，按键端口同时可以驱动LED作为风扇开启的状态灯指示，另外LEDR驱动充电状态的LED指示。
FM5012D具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护等。同时芯片端口设计了高性能的ESD保护电路，使得该款芯片具有极高的可靠性。
FM5012D目前提供SOT23-6的封装形式
FM5012D特性：
外围电路简单，无需外部 MOS
低待机电流 7uA
可编程充饱电压，充电浮充电压精度±1%
软启动功能
涓流/恒流/恒压三段式充电
FAN 输出过流，短路，过压保护
2 灯状态显示方式
封装形式：SOT23-6
FM5012D应用：
移动小风扇

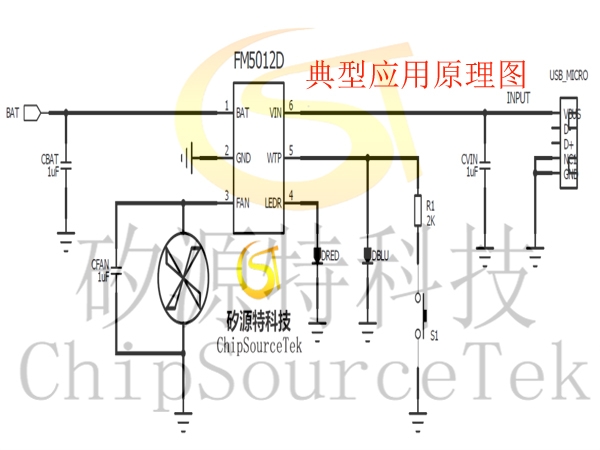

FM5012D典型应用电路：

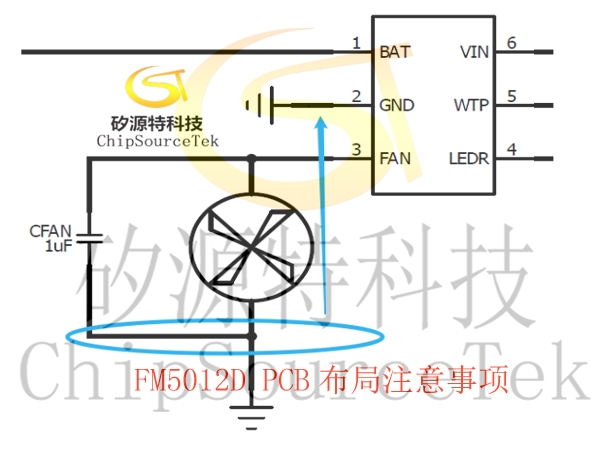

FM5012D PCB布局注意事项：
1. GND
芯片的 FAN 和 GND 引脚分别是芯片驱动部分的电源和地，在开关工作时会有瞬间大电流流入和流出，因此，画 PCB 时 CBAT 的负端与 PIN2.GND 尽量靠近，不要过孔。CFAN 的负端和风扇的负端布板时要尽量靠近 PIN2.GND，防止地线上的干扰影响芯片工作。

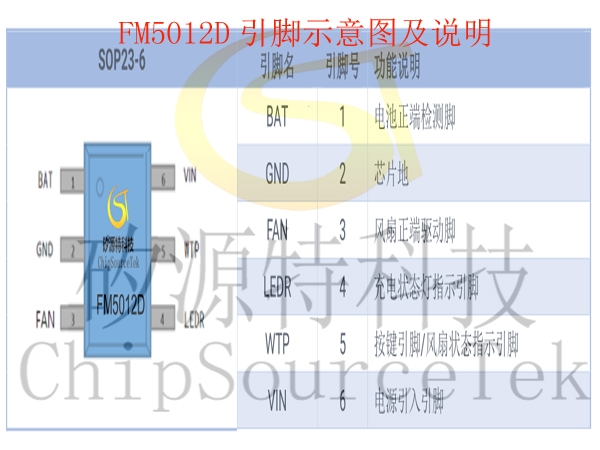

FM5012D引脚示意图及说明：

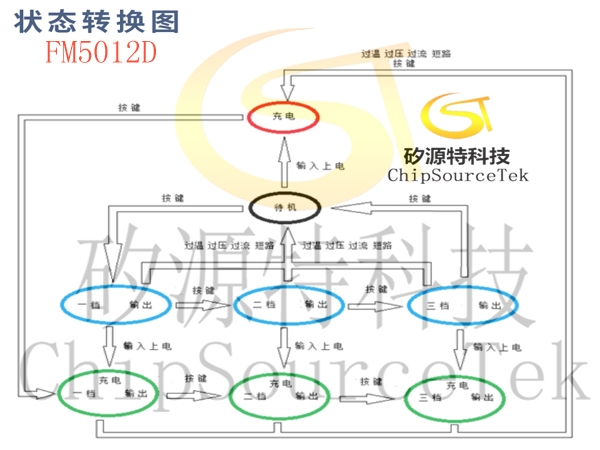

FM5012D状态转换图：
FM5012D功能描述：
充电管理
1. 充电模式
FM5012D 用线性方式对电池进行涓流/恒流/恒压三段式充电。当电池电压低于 V TRKL 时进行涓流充电；当电池电压高于 V TRKL 时进行恒流充电；当电池电压接近 V BAT-REG 时进行恒压充电，此时充电电流开始逐渐减�。钡缌骷跣〉� I FULL 时，判断电池已经充饱，芯片终止充电，待电池电压降低到 V RECHG后进行再次充电(Recharge)。
2. 充电软启动功能
当开始给电池充电时，芯片会控制充电电流逐渐增大到设定值，避免了瞬间大电流冲击引起的各种问题。
3. 充电电流设定
充电电流由内部电路设定为恒流 600 mA,涓流充电为 60mA, I FULL 为 90 mA可编程设置充饱电压为 500 mA,涓流充电为 50mA , I FULL 为 75 mA当输入供电不足或芯片温度过高时，I IN-LIM 会下降。
4. 充饱电压设定
FM5012D 芯片默认充饱电压值为 4.20V可编程设置充饱电压值为 4.35V
5. 输入过压保护
输入电压过高，超过 V IN-OVP 时，芯片会控制关闭充电和升压输出，防止芯片和负载因为过压而损坏，输入电压正�：蟪涞缁指矗缟惹涑� FAN 不恢复。
6. 充电限流保护
当芯片 VIN 端口电压低于 4.7V 时，芯片进入 VIN 限流状态，充电电流逐渐减�。敝恋搅�。
FM5012D输出驱动风扇功能：
FM5012D 启动升压时，如果电池电压低于 V BSTL 时，芯片将判断为电池电量不足，停止启动升压。当VIN 大于 V UVLO-RS 时，系统检测到输入上电，自动开启升压电路；当 VIN 电压低于 V UVLO-DN 时，系统将判断为电源适配器掉电，并启动升压电路。
1. FAN 放电驱动风扇功能
待机状态单击 WTP 可进入 FAN 放电状态。如果有 VIN 插入，则芯片控制 VIN 对 FAN 输出方波信号进行放电;如果没有 VIN 插入，则芯片控制电池 BAT 对 FAN 输出方波信号进行放电。
2. 输出过流保护
当负载电流增大，使输出电流高于 I LOAD-OCP ，且维持时间超过 T OCP-OFF ，则系统启动负载过流保护功能，芯片关闭 FAN 端口的电压输出，经过一段时间后进入待机状态。
3. 输出短路保护
当芯片判断输出发生短路时，则芯片关闭输出进入待机状态。芯片短路判断时间为 T STP-DLY在芯片判断短路的过程中，即在 T STP-DLY 时间内，芯片输出不变。
4. 低电量提示功能
当电池电压已经低于 V LOWQ 后，放电灯以 2Hz 频率开始闪烁，表示电池电量不足，需要充电。电池继续放电，当电压低于 V BAT-UVLO 时，升压系统关闭，LED 灯关闭，系统进入待机状态。
FM5012D边充边放功能:
FM5012D 支持同时进行充电和输出：
1. 边充边放 时电路保护说明
边充边放时，若输出检测到短路、过流状态则关闭输出口，充电状态正常。保护状态解除后需要重新按键启动风扇开关。
温度保护功能
1. 芯片限温保护
芯片充电时，当芯片内部温度超过 T LIM-CHG 时，芯片进入限温保护状态，开始限制充电电流
2. 芯片过温保护
如果芯片工作时温度超过 T OTP ，则关闭充电电路和放电输出开关，待温度降低后恢复充电电路，但放电电路不恢复，需要再次启动。
FM5012D LED显示方式:
灯口接法：FM5012D 默认两个状态指示灯。
其中充电状态指示灯接 LEDR 端口，LEDR 端口接 LED 的正端，LED 的负端接 GND；
风扇工作状态指示灯有两种接法：
1） 风扇工作状态 LED 的正端接 WTP 引脚（默认接法）
2） 风扇工作状态 LED 的正端通过电阻接到 FAN，LED 负端接 GND(可编程选择)
注意：当风扇状态灯接到 FAN 端口无 时，无 VIN 插入电池电量低的情况下，风扇状态灯仍然常亮，但充电状态灯以 以 0.5S 周期方波
FM5012D其它功能:
1. 按键控制功能（WTP ）
短按按键与长按按键功能相同，即启动放电开关；
WTP端口需要串接2k电阻到按键端，按键另一端到GND
FM5012D应用说明:
1. 电容的选择：
CBAT，CFAN，可使用陶瓷电容，耐压推荐选择 10V，增大 CBAT 和 CFAN 会使系统更加稳定。任何情况下，选择质量较差的电容都可能会引起整个系统性能下降，使用寿命缩短，甚至无法正常工作，所以请慎重选择电容。

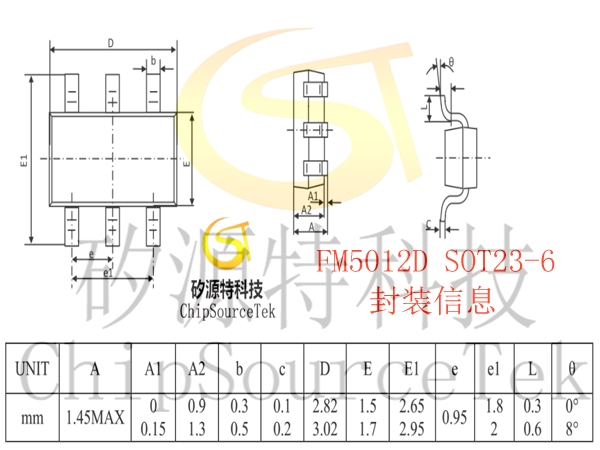

FM5012D封装信息：
