直流无刷电机（BLDC）工作原理介绍
发布日期:2023-11-29
点击次数:523
一体化电机是一种特殊的电机，由于其结构紧凑、效率高、运行平稳等特点，在现代电子设备制造业中得到广泛应用。其中，无刷直流电机由电机本体和驱动器组成，是典型的机电一体化产品。无刷电机是指没有电刷和换向器（或集电环）的电机，又称无换向器电机，使用频率较高。本文将以直流无刷电机的工作原理为主题，对其进行详细介绍。
一、直流无刷电机（BLDC）工作原理

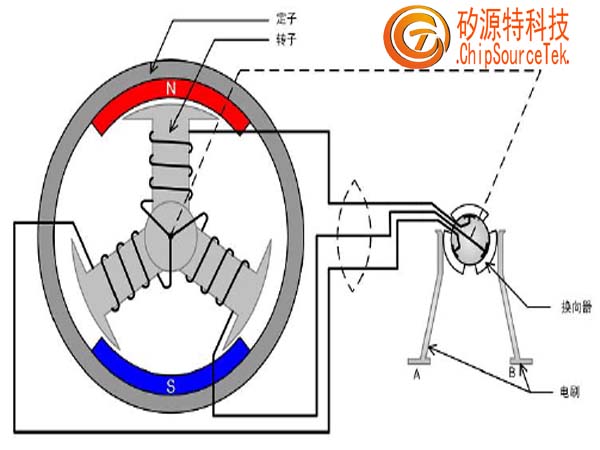

考虑以下在定子A、B和C中安装三个绕组的步骤。让用单个磁铁替换转子以使事情更容易理解。
当电流通过线圈时，会产生磁�。懦∠叩姆较颍此么盘拇偶┯傻缌鞣较蚓龆�。
根据这个概念，如果向线圈A发送电流，它将产生磁场并吸引转子磁铁。转子磁铁将有一个小的顺时针偏移量，并与A对齐。
如果现在让电流一个接一个地流过线圈B和C（按此顺序），转子磁铁将顺时针旋转。
为了提高效率，可以用一个线圈包裹相反的线圈，从而产生双重吸引力。为了进一步提高效率，两个线圈可以同时通电，一个线圈吸引磁铁，另一个线圈排斥磁铁。第三个将在此期间闲置。
线圈A、B和C的六种不同组合可用于使转子磁体旋转3600圈，如下面的时序图所示。
根据上面的示意图（或浮动），始终可以确保一相为正，一相为负，第三相闲置。根据上图，有两个开关阶段，具体取决于霍尔传感器的输入。
二、直流无刷电动机的构造
直流无刷电机是由定子和转子两部分组成的。定子通常采用铁芯、线圈等材料制成，其内部包括磁场传感器和换向电路。而转子则包括永磁体、转子轴、循环器等部分。值得注意的是，直流无刷电机与传统电机相比，最大的区别在于它没有通电的集电刷和旋转的交流电机。
三、直流无刷电机的优势
由于无刷电机采用电子换向，因此与传统有刷直流电机相比具有许多优势
1.无磨损（由于没有电刷）
2.高效率
3.更好的速度和扭矩特性
4.长寿
5.运行噪音小或无噪音
6.更高的速度
7.使用微处理器实现定点或浮点控制器
然而，直流无刷电动机也存在一些缺点。比如在高负载下运转时，容易出现失速现象；同时，由于其内部结构复杂，维修难度较大，且成本较高。
四、总结
总之，直流无刷电机是一种具有广泛应用前景的一体化电机。其工作原理基于磁力传感技术和换向电路控制的结合，可以实现高效、稳定的运行。但是，在实际应用过程中还需克服其缺陷，从而更好地推动其应用发展。
|
