LS2101A概述:
LS2101A为单通道电容式触摸感应芯片，用于触摸按键控制。单通道设计，1个触摸输入，1个触摸输出。内置高精度稳压�？�、上电复位、低压复位、硬件去抖、环境自适应算法等多种有效措施，大大提高自身抗干扰性能。主要用于取代机械开关或按钮。具有低功耗、宽工作电压范围的优点。
LS2101A提供SOT23-6封装。
LS2101A提供SOT23-6封装。
LS2101A特性:
宽工作电压， 2.8V～6V
内置LDO稳压电路, 独特的环境自适应算法
内置低压重置（LVR）功能
工作电流：VDD=3V，无负载，低功耗模式典型值为2.5uA
最大的触摸响应时间，从待机状态开始约为64mS
利用与触摸板相连的电容（1～50pF）调整灵敏度
可通过引脚配置为多种输出模式，提供直接输出模式和开关输出模式
高可靠性，芯片内置去抖动电路，有效防止因外部噪声干扰导致的误动作
上电初始化快速，小于0.3秒的稳定时间。
外围电路简单，成本低，应用方便。
LS2101A应用:
消费类产品
取代机械开关按键
台灯，风扇等消费电子产品
触摸开关：墙壁开关、电源开关、电灯开关、启动开关等各种应用
蓝牙耳机、智能锁、智能手环

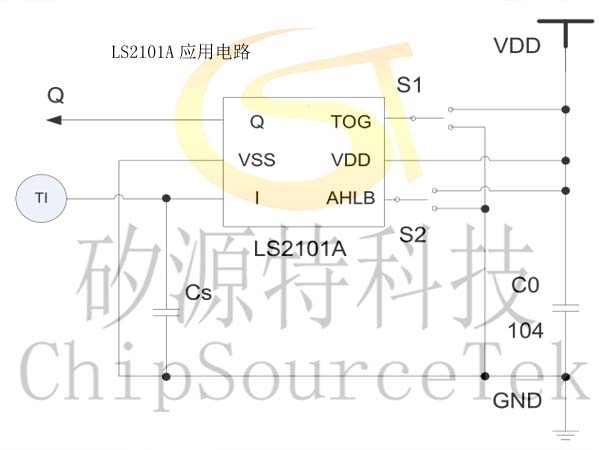

LS2101A应用电路:

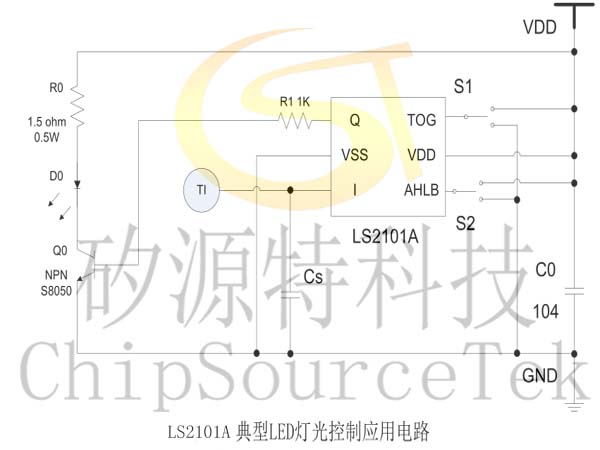

LS2101A典型LED灯光控制应用电路:

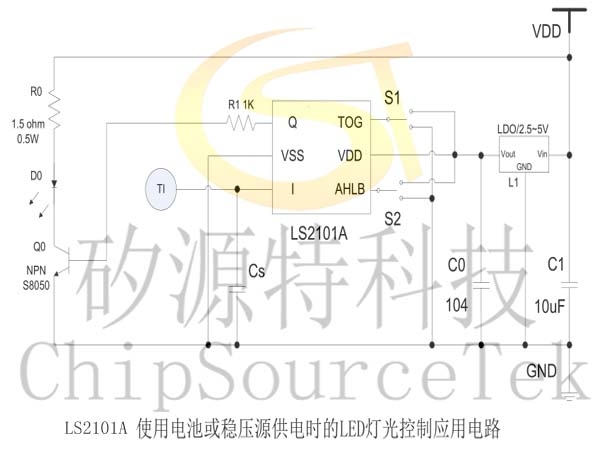

LS2101A使用电池或稳压源供电时的LED灯光控制应用电路:
注：
1. 在PCB 上，从触摸检测按键到IC引脚的线长越短越好。且此接线与其它线不得平行或交叉。
2. 电源供应必须稳定，如果电源波动太大，可能造成灵敏度异常。
3. 覆盖在PCB上的板材或涂料，不得含有金属或导电组件的成份。
4. 可利用Cs电容调节灵敏度，Cs的电容值越小灵敏度越高，Cs电容值的范围为1～50pF,且误差尽量小。
5. 图3中外部LDO是否增加视具体应用情况而定。如果电源纹波超过了IC内部LDO的抗纹波范围，则需另加外部LDO,否则会引起灵敏度漂移或触摸芯片检测错误，发生误动作或死机。如突然加载大电流负载、锂电池和外置充电器交叉使用，高频次的开启/关闭LED 显示时都需注意电源的稳定性。
器件列表：
PCB 设计注意事项 ：
1. 触摸感应盘的大小需依照面板介质、面板厚度等参数设计。
2. 感应线：在PCB上，触摸感应盘距离IC的触摸输入管脚（感应线）越短越好，感应线应距离覆铜或其它走线要有1mm以上，线径选0.15mm~0.2mm。
3. 覆铜：若触摸板附近会有无线电信号或高压器件或磁场，请用20%的网状接地铜箔覆铜，为兼顾穿透力和抗干扰能力，触摸盘下方尽量避免覆铜。覆铜需距离感应触摸盘2mm，距离感应线1mm以上。
4. 覆盖在触摸盘上的介质面板或表面的涂层不能含有导电类材料或金属成分，更不能将整个金属壳作为感应电极。
5. VDD及VSS需并联滤波电容以消除噪声，在布线时滤波电容必须靠近触摸IC放置。
6. 灵敏度调节电容 Cs 的容量值越�。槊舳仍礁撸粗蛟降�。当电容越小时，同样电容变化量导致的穿透力下降越明显，反之，则越不明显。
7. 灵敏度电容 Cs 必须使用温度系数小且稳定性佳的电容，如X7R、NPO等。对于触摸应用，推荐使用NPO材质电容，以减少因温度变化对灵敏度产生的影响。在布线时，灵敏度调节电容一定要远离功率元器件、发热体等。
8. 感应焊盘可以是不规则形状，比如：椭圆形、三角形及其他不规则形状。触摸盘中间允许穿孔，装饰LED指示灯等用途。若触摸盘无法靠近面板，可用弹簧将感应线牵引到面壳上，弹簧上方需加一金属片作为感应电极。
9. 一般情况下应在触摸盘上覆盖好介质再上电，如果先上电再覆盖介质，在16S内触摸会被误检测到使输出有效，16S过后触摸恢复正常，触摸输出被复位为初始状态。

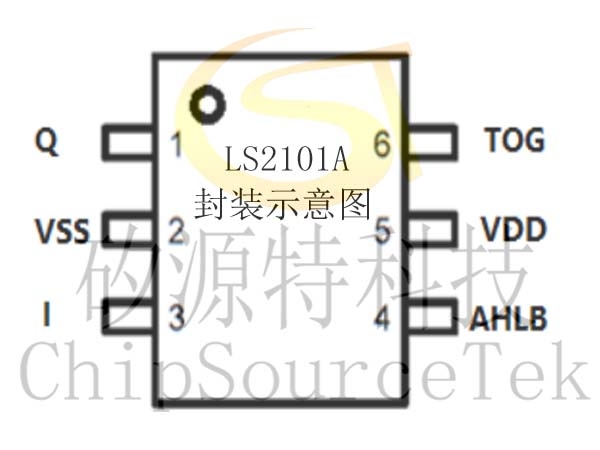

LS2101A封装示意图:

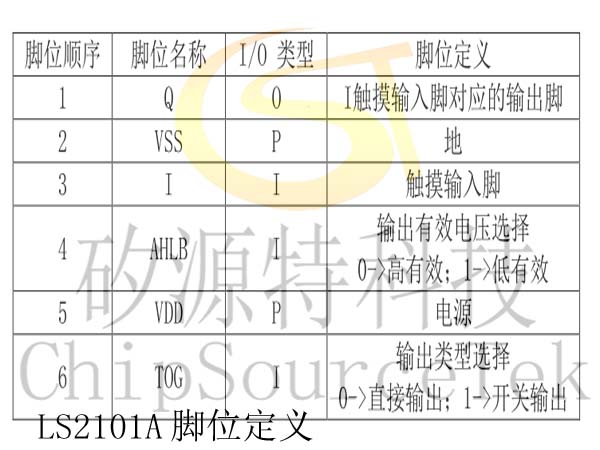

LS2101A脚位定义:

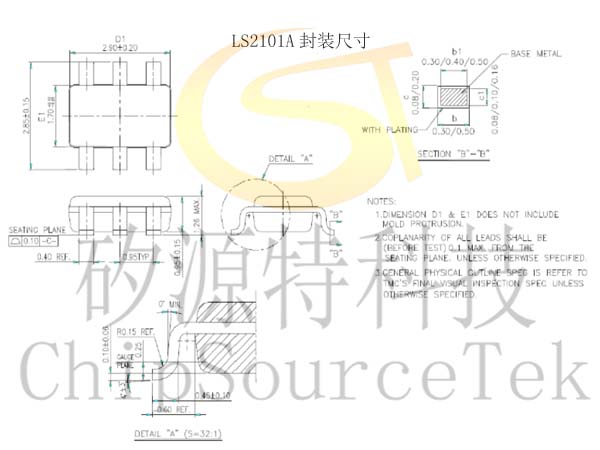

LS2101A封装尺寸:
