動作內容：
Input： 4個觸摸按鍵(PA0, PA1, PA2, PA3)。
Output： 4個輸出口(PE0, PE1, PE2, PE3)。
觸發方式：
PA0, PA1, PA2, PA3： Touch Key， L/H。
輸出信號： (PE0~PE3: CMOS, Normal Sink)
PE0： Normal-IO， Busy-Low， 用來控制 Low-Trigger IC。
PE1： Normal-IO， Busy-Low， 用來控制 Low-Trigger IC。
PE2： Normal-IO， Busy-Low， 用來控制 Low-Trigger IC。
PE3： Normal-IO， Busy-Low， 用來控制 Low-Trigger IC。
NY9T004A-008a 直流參數
電源電壓 VDD： 2.0 ~ 6.0V
靜態電流 Isb： 2.5uA@3.0V,
(Touch Scan) 4.5uA@4.5V,
工作電流 (無負載) Iop： 155uA @3.0V
290uA @4.5V
輸出電流(CMOS) Iol： 20mA @3.0V
30mA @4.5V
Oscillation Frequency： 400KHz
Low Voltage Reset： 1.8V

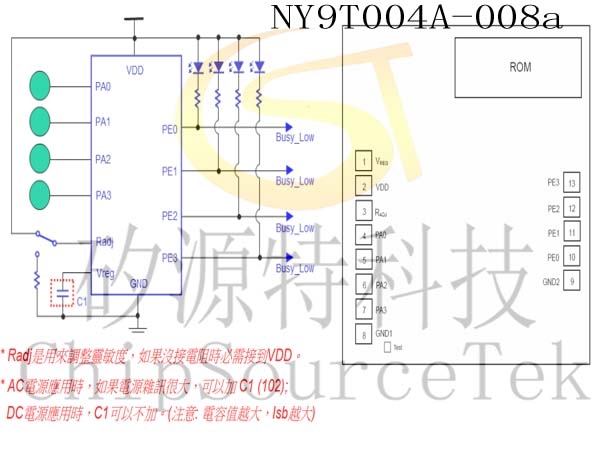

NY9T004A-008a 應用線路及邦定腳位圖
NY9T004A-008a 應用線路及邦定腳位圖
功能說明
PA0, PA1, PA2, PA3 觸摸時執行 Level Hold 功能， PE0, PE1, PE2, PE3 輸出口則分別輸出低電平，用來控制 LED
和 Low-Trigger IC (例如: NY4, NY5 或 NY7 4-bit MCU Speech IC)。
當 PA0 處於觸摸狀態時， PE0 輸出低電平，當觸摸離開時， PE0 立即恢復到初始狀態，即輸出高電平。
當 PA1 處於觸摸狀態時， PE1 輸出低電平，當觸摸離開時， PE1 立即恢復到初始狀態，即輸出高電平。
當 PA2 處於觸摸狀態時， PE2 輸出低電平，當觸摸離開時， PE2 立即恢復到初始狀態，即輸出高電平。
當 PA3 處於觸摸狀態時， PE3 輸出低電平，當觸摸離開時， PE3 立即恢復到初始狀態，即輸出高電平。

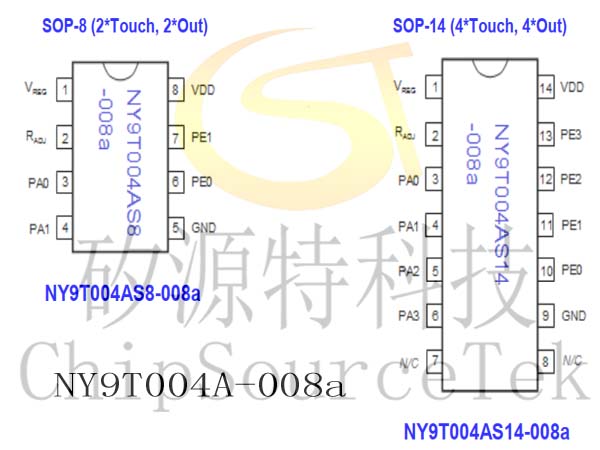

NY9T004A-008a 封裝IC腳位
