CST3240概述：
CST3240系列多点电容触控芯片，支持单层，多层模组及多种图案，采用多路 7V 以上高压驱动，实现高性能，高灵敏度真实多指触摸效果。相较传统的单路低压驱动可提供更高的信噪比和抗干扰能力。同时，芯片内部自互一体电容感应模块，结合智能扫描算法，在实现快速反应的同时，具有优异的抗噪、防水、低功耗表现。
CST3240特性：
高性能电容检测电路及DSP模块
自互一体检测�？椋�
多路高压同时驱动，实现高灵敏度，高信噪比采样；
动态宽范围跳频技术，支持更强的抗干扰能力；
支持被动电容触摸笔；
支持待机手势唤醒功能；
支持在线编程；
内置看门狗；
多个按键支持。
性能指标
典型刷新率 100Hz；
带水操作，大拇指识别及大手掌抑制；
动态模式下典型功耗：10mA；
监控模式下典型功耗：4mA（30Hz）；
睡眠模式下典型功耗：20uA。
电容屏支持
最多支持 40 个驱动/感应通道，并支持TX/RX 互换；
通道悬空/下拉设计支持；
支持传统的 DITO 和 SITO 及各种图案；
模组参数自动调校，最大支持阻抗达 60K；
Cover Lens 厚度支持，玻璃<= 2mm 亚克力<=1mm。
通讯接口
I2C 主/从通讯接口，速率 50Khz~400Khz可配置；
GPIO 支持，多种工作模式可配，内置上拉电阻模式；
内置 1.8V LDO，兼容 1.8V/VDDA 接口电平可配。
电源供电
单电源供电 2.8~3.6V，请参考电路设计，电源纹波<=50mv； ? 少量的外围器件。
封装类型：QFN52L 6*6
CST3240应用：
手机，平板，笔记本，触摸板等。

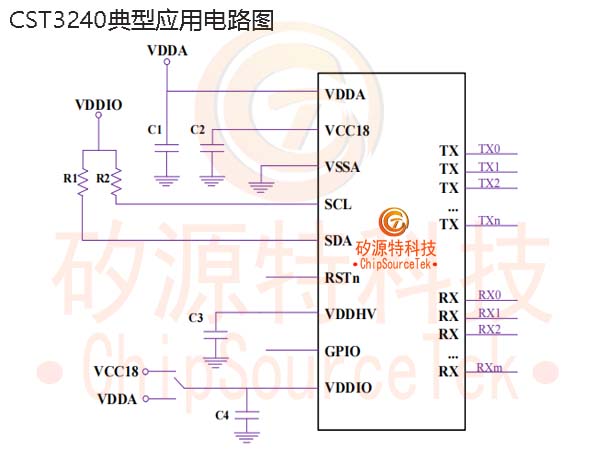

CST3240典型应用电路图：
C1：2.2uF/10V C2: 1uF/10V
C3：100nF/10V C4: 1uF/10V
VDDIO：VDDA或者VCC18，根据IIC、SPI通讯及RSTn电压决定。
R1/R2: I2C 总线上拉电阻，也可配置芯片内部5K上拉电阻代替。
GPIO：可作为INT，也可作为SensorID配置悬空或者接GND。

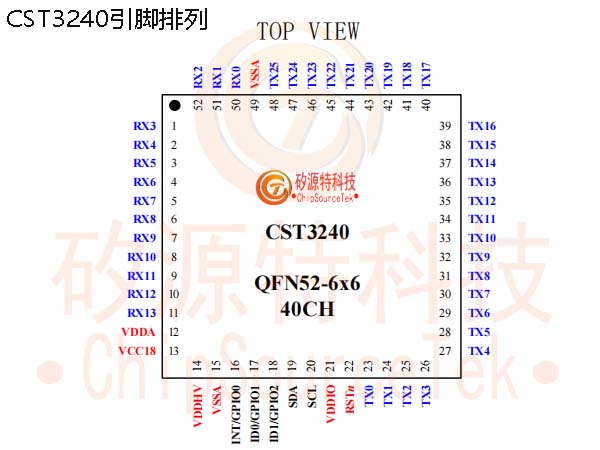

CST3240引脚排列：

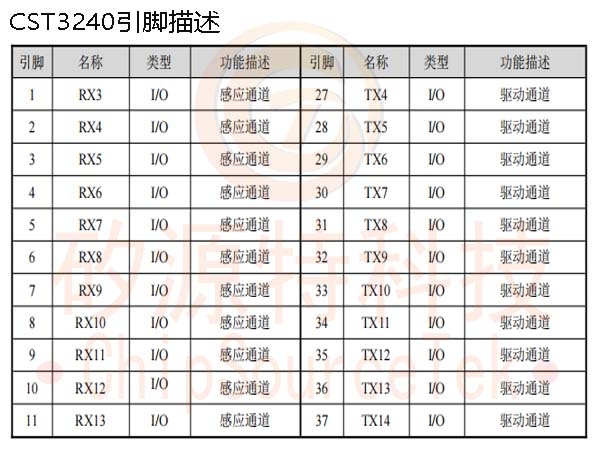

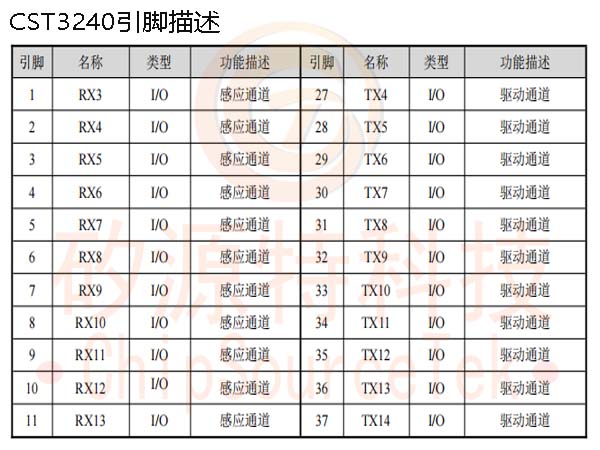

CST3240引脚描述:
CST3240订购信息：
CST3240订购信息：
|
料号
|
封装
|
表面印字
|
包装
|
|
CST3240
|
QFN52L 6*6
|
CST3240
XXXXX
（生产跟踪码）
|
4000/盘，编带出货
|

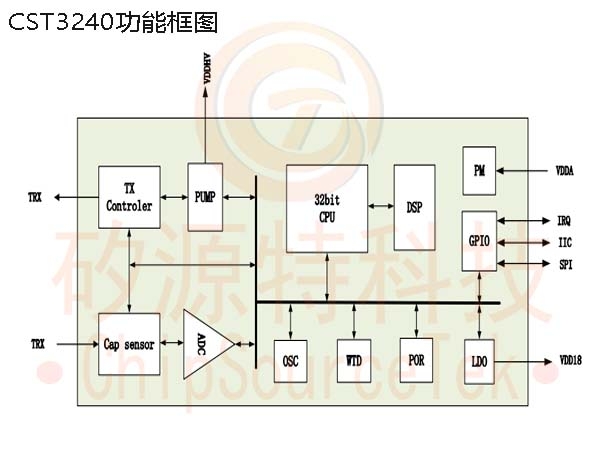

CST3240功能框图：
