CSK02T概述：
CSK02T自电容触控芯片，采用高速MCU内核并内嵌DSP电路，结合自身的快速自电容感应技术，实现极高灵敏度和极低待机功耗。
CSK02T特性：
内置快速自电容检测电路及高性能 DSP �？�
-内置看门狗
-低功耗运行
触摸按键支持
-支持2个感应通道
-模组参数自动调校
性能指标
-工作模式下典型功耗 < 220uA
-触摸电容检测范围：5pF–50pF
通讯接口
-1:1 高低电平输出，方便使用
电源供电
-单电源供电 2.8V ~ 3.6V
-电源纹波 <= 50mV
封装类型：SOP8
CSK02T应用：
主要应用于各种触摸按键检测等方向。

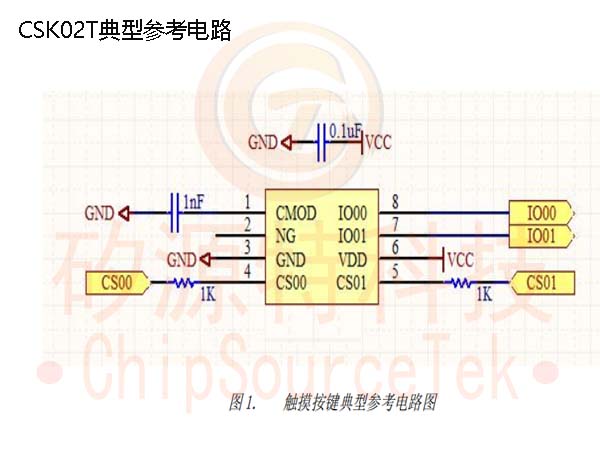

CSK02T典型参考电路：
注意事项：
做触摸检测使用时，需要在 CMOD 引脚外接电容到地。此电容的具体要求如下：
滤波电容使用至少 5%精度的 NPO/COG 材质电容。
电容值的选择范围为 1nF 到 6.8nF 之间。具体的最佳值和相应的本体电容有关。
滤波电容必须靠近芯片相应管脚放置，与芯片之间的走线越短越好。
触摸检测引脚需要靠近芯片引脚端串入 1K~5.6K 的电阻，以防止 RF 干扰。
CSK02T订货信息：
|
料号
|
封装
|
表面印字
|
包装
|
|
CSK02T
|
SOP8
|
CSK02T
XXXXXXXXX
（生产跟踪码）
|
编带（3000）
|

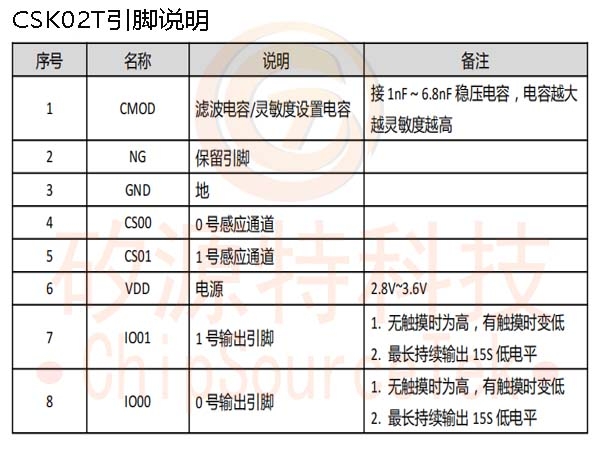

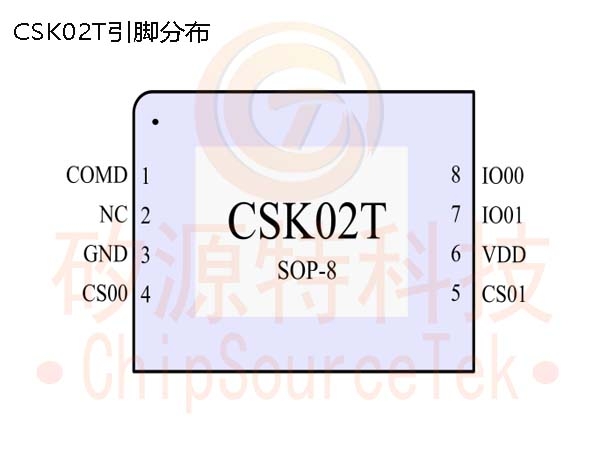

CSK02T引脚分布/说明：

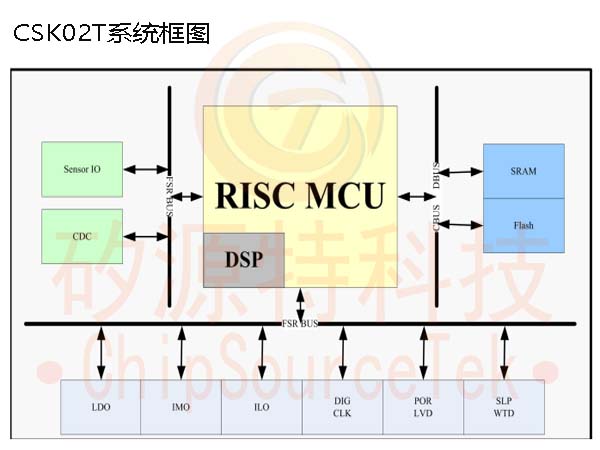

CSK02T系统框图：
如上图所示，芯片内部包含以下部件：
LDO：内置稳压�？�
IMO：内置高速时钟
ILO：内置低速时钟
DIG CLK: 内置数字 Timer
POR/LVD：上电复位电路，低电压检测电路
SLP/WTD：基于 ILO 的休眠控制时钟和看门狗电路
SRAM：内置 SRAM
Flash：内置 Flash
CDC：电容检测控制模块
Sensor IO：专用电容检测引脚�？�
