CST233AM概述：
CST233AM是单按键触摸检测芯片, 此触摸检测芯片内建稳压电路, 提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求, 此触摸检测芯片是专为取代传统按键而设计, 触摸检测 PAD 的大小可依不同的灵敏度设计在合理的范围内, 低功耗与宽工作电压, 是此触摸芯片在 DC 或 AC 应用上的特性。
CST233AM特性：
工作电压 2.3V ~ 5.5V
内建稳压电路提供稳定的电压给检测电路使用
内建低压重置(LVR)功能
快速模式待机电流3.3uA@VDD=3V，无负载
可触摸检测输入脚接外部电容（0～10pF）调整灵敏度
输出模式选择（TOG）：同步输出或锁存输出
CMOS输出有效电平选择（AHLB）：高电平或低电平输出有效
按键最长输出时间：16秒或无穷大
上电后约有0.5秒的稳定时间
自动校准功能、环境自适应校准功能
刚上电8秒内约1秒刷新一次参考值，若上电后的8秒内有触摸键或8秒后仍未触摸按键，则重新校准周期为4秒 ? DFN-6L、SOT23-6L封装
CST233AM应用：
各种消费性产品
取代按钮按键

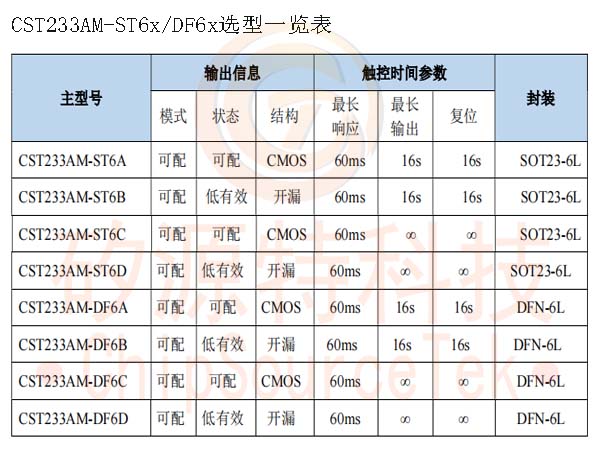

CST233AM-ST6x/DF6x选型一览表:
CST233AM选型表/订购信息：
|
产品型号
|
封装
|
包装类型
|
包装数量
|
|
CST233AM-ST6A
|
SOT23-6L
|
编带 |
3000 |
|
CST233AM-ST6B |
SOT23-6L |
编带 |
3000 |
|
CST233AM-ST6C |
SOT23-6L |
编带 |
3000 |
|
CST233AM-ST6D |
SOT23-6L |
编带 |
3000 |
|
CST233AM-DF6A |
DFN-6L |
编带 |
5000 |
|
CST233AM-DF6B |
DFN-6L |
编带 |
5000 |
|
CST233AM-DF6C |
DFN-6L |
编带 |
5000 |
|
CST233AM-DF6D |
DFN-6L |
编带 |
5000 |

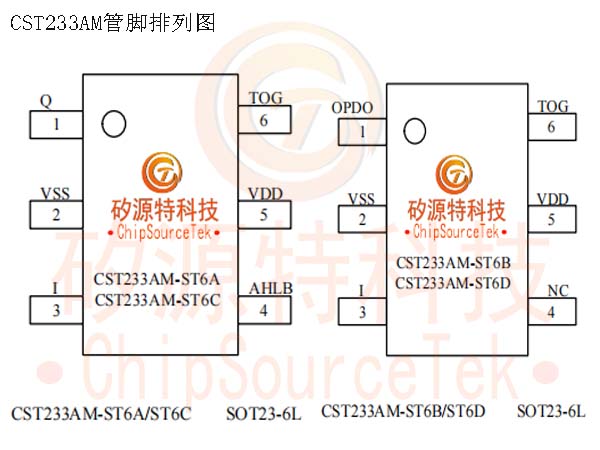

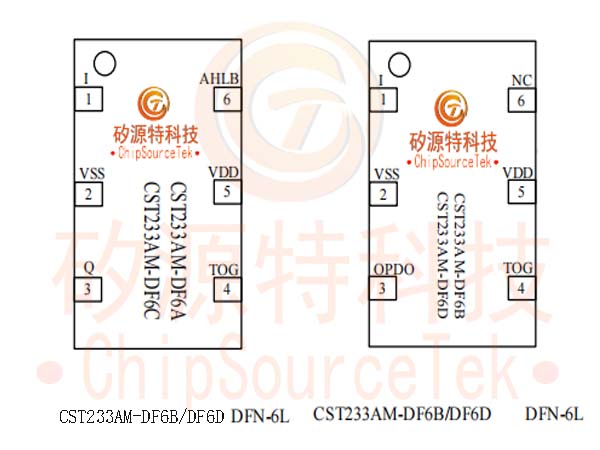

CST233AM管脚排列图：

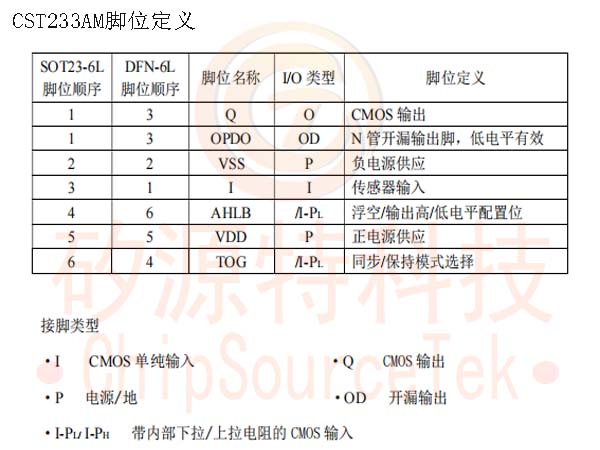

CST233AM脚位定义：

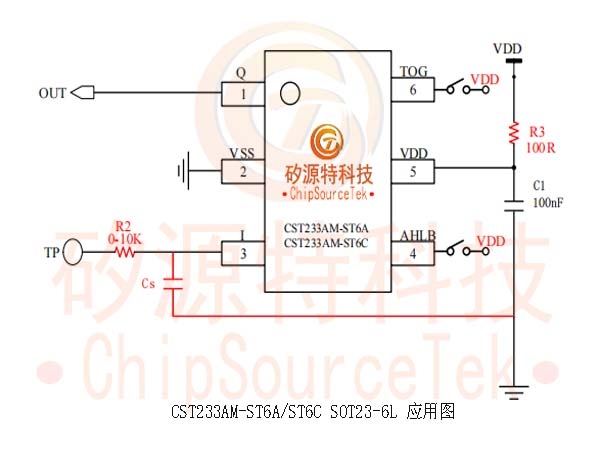

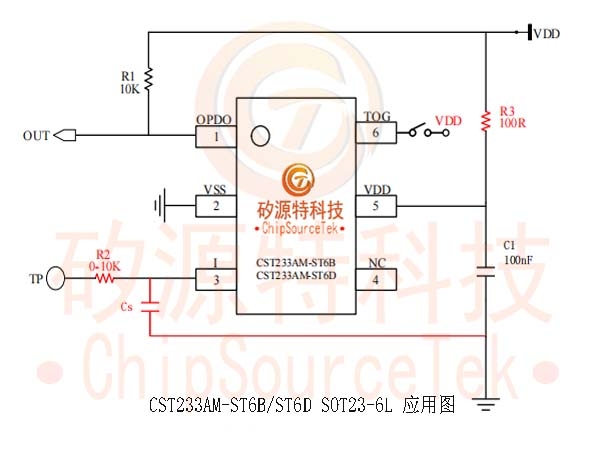

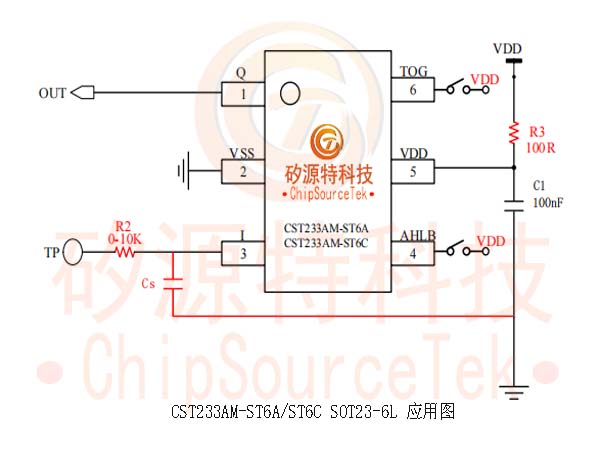

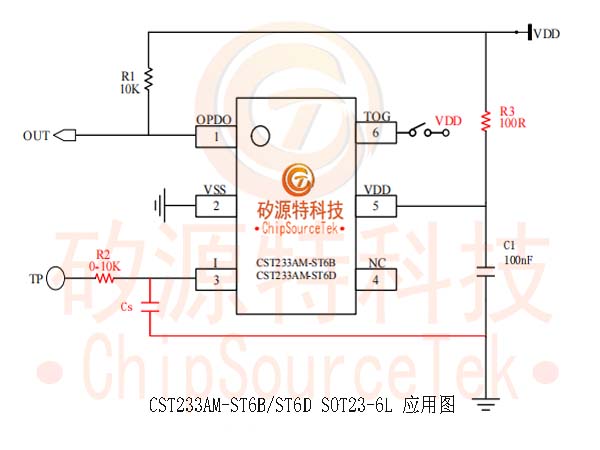

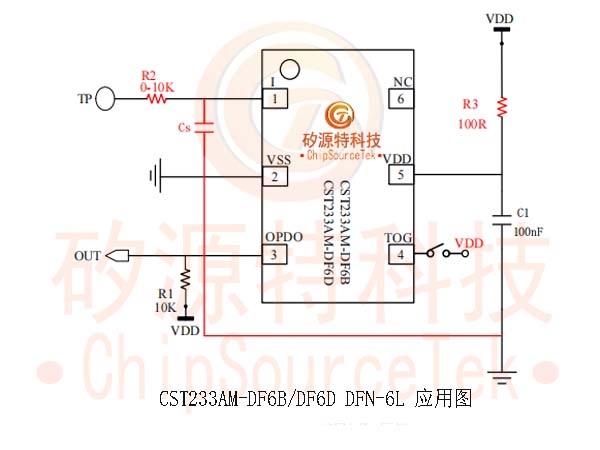

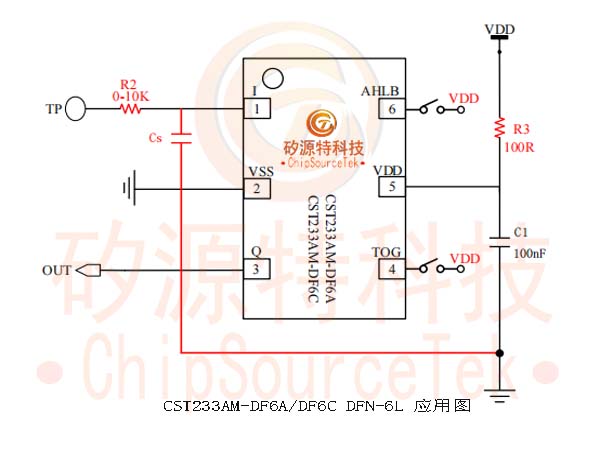

CST233AM应用电路：
